首页  >  产品百科  >  PIC32CM6408MC00048T-E/Y8X

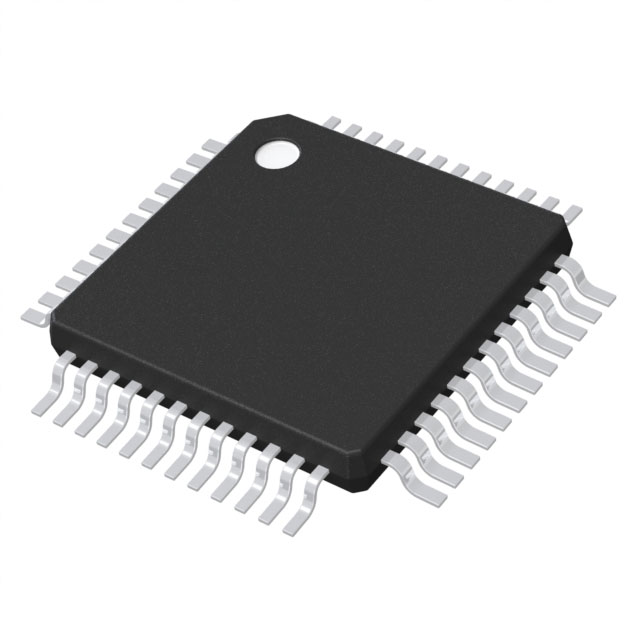

PIC32CM6408MC00048T-E/Y8X

产品分类: 微控制器(MCU)
产品描述: 2.7V~5.5V 48MHz 8KB FLASH 64KB Brown-out Detect/Reset,DMA,Motor Control,POR,PWM,WDT 内部 38 1 I2C,IrDA,LINbus,RS-485,SERCOM,SMBus,SPI,UART,USART 2 x 8 32bit ARM® Cortex®-M0+ TQFP-48 贴片安装,黏合安装
供应商型号: 150-PIC32CM6408MC00048T-E/Y8XDKR-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32CM6408MC00048T-E/Y8X

PIC32CM6408MC00048T-E/Y8X概述

    PIC32CM MC00 Family 5-Volt Motor Control MCU

    产品简介


    PIC32CM MC00家族是一款高性能的5伏特电机控制微控制器(MCU),具有128 KB的闪存和16 KB的静态随机存储器(SRAM)。该产品集成了高级模拟功能,广泛应用于工业自动化、机器人技术以及各种电机控制应用领域。

    技术参数


    - 工作电压范围:2.7V - 5.5V
    - 温度范围:
    - -40°C 到 +85°C
    - -40°C 到 +125°C
    - 核心处理器:Arm® Cortex®-M0+ CPU,最高运行频率可达48 MHz
    - 内存保护单元(MPU):支持8个区域
    - 闪存:最多128 KB
    - SRAM:最多16 KB
    - 输入输出(I/O):最多38个可编程引脚
    - 时钟系统:支持多种振荡器选项,最高可达96 MHz的分数数字相位锁定环路(FDPLL96M)
    - 低功耗模式:包含空闲模式和待机模式,支持SleepWalking外设
    - 模拟功能:包括两个12位、1 MSPS的模数转换器(ADC),一个16位Σ-Δ ADC,以及一个10位的数模转换器(DAC)

    产品特点和优势


    - 高速运算能力:单周期硬件乘法器保证高效计算
    - 高精度模拟:支持13位至16位分辨率的硬件过采样和降采样,提高信号处理精度
    - 灵活的通信接口:通过SERCOM模块可以配置为USART、I2C、SPI等多种通信方式
    - 强大的定时器和计数器功能:提供三个用于控制应用的定时器/计数器(TCC),可以生成精确的PWM波形并支持死区时间配置

    应用案例和使用建议


    PIC32CM MC00适用于多种电机控制场景,如直流电机、步进电机和无刷直流电机的驱动。在设计应用时,建议关注其丰富的模拟输入输出和通信接口选择,以便于构建复杂的控制系统。此外,在处理高精度要求的应用场合,应注意模拟电路的布局以减少干扰。

    兼容性和支持


    - 兼容性:支持与多种外部设备和传感器连接,具有广泛的接口兼容性
    - 技术支持:Microchip提供详尽的技术文档和支持服务,帮助开发者解决使用过程中遇到的问题

    常见问题与解决方案


    1. 问:如何设置系统的初始启动配置?
    答:参考《配置摘要》章节,正确设置内存映射和振荡器配置。

    2. 问:如何启用看门狗定时器?
    答:在初始化代码中启用WDT,并确保其在主循环中定期复位以防止CPU卡死。

    3. 问:如何使用ADC进行高精度测量?
    答:启用硬件过采样和降采样功能,设置适当的采样率和滤波系数,以获得更高的测量精度。

    总结和推荐


    总体而言,PIC32CM MC00是一款强大且灵活的电机控制微控制器,非常适合需要高性能和高精度模拟处理的应用。其丰富的外围设备和全面的支持服务使其成为电机控制领域的理想选择。因此,强烈推荐这一产品给需要进行电机控制相关设计的工程师们。

PIC32CM6408MC00048T-E/Y8X参数

参数
程序存储器大小 64KB
最大时钟频率 -
程序存储器类型 FLASH
振荡器类型 内部
电压-电源(Vcc/Vdd) 2.7V~5.5V
内核数 1
接口类型 I2C,IrDA,LINbus,RS-485,SERCOM,SMBus,SPI,UART,USART
速度 48MHz
EEPROM大小 2 x 8
最大工作供电电压 -
I/O数量 38
数据总线宽度 32bit
数据转换器 -
外设 Brown-out Detect/Reset,DMA,Motor Control,POR,PWM,WDT
最小工作供电电压 -
RAM大小 8KB
核心处理器 ARM® Cortex®-M0+
通用封装 TQFP-48
安装方式 贴片安装,黏合安装
包装方式 卷带包装

PIC32CM6408MC00048T-E/Y8X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC32CM6408MC00048T-E/Y8X数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC32CM6408MC00048T-E/Y8X PIC32CM6408MC00048T-E/Y8X数据手册

PIC32CM6408MC00048T-E/Y8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.726
25+ ¥ 26.3248
100+ ¥ 23.9235
库存: 1590
起订量: 48 增量: 0
交货地:
最小起订量为:25
合计: ¥ 658.12
直接购买
加入购物车
