首页  >  产品百科  >  PAC1720-1-AIA-TR

PAC1720-1-AIA-TR

产品分类: 电源管理芯片(PMIC)

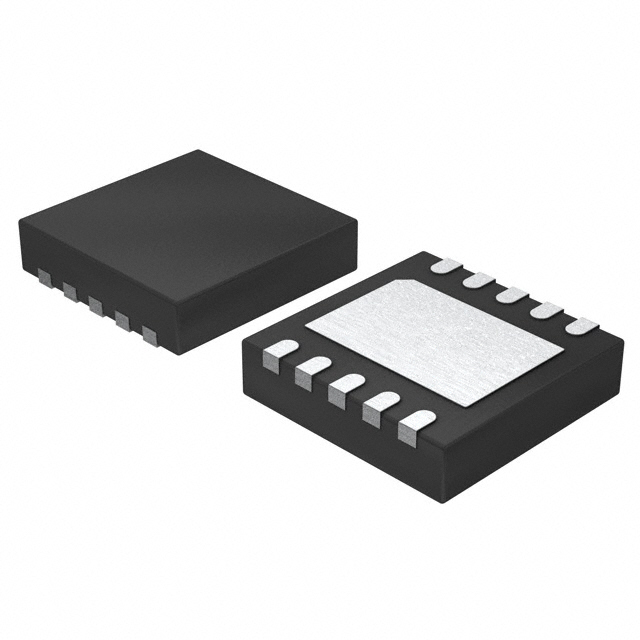

产品描述: 525μA 3V 5.5V DFN-10 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: PAC1720-1-AIA-TR
供应商: 国内现货
标准整包数: 1000

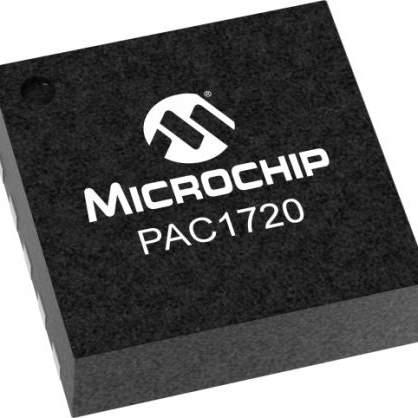

MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) PAC1720-1-AIA-TR

PAC1720-1-AIA-TR概述


    产品简介


    产品名称: PAC1710/20
    产品类型: 单通道和双通道高侧电流传感器
    主要功能:
    - 高精度电流测量(正向范围精度达1%)
    - 电压测量范围为0V到40V
    - 双向电流感应
    - 数字平均化处理
    - 功率计算功能
    - SMBus 2.0通讯接口
    应用领域:
    - 笔记本和台式电脑
    - 工业设备
    - 电源管理系统
    - 嵌入式系统
    - 服务器

    技术参数


    电气特性:
    - 电源电压: 3.0V至5.5V
    - 电源电流: 0.525mA至1.3mA(连续转换)
    - 电压范围: SENSE+ 0V至40V
    - 分辨率: 最高11位
    - 采样时间: 2.5ms至320ms
    - 最大测量误差: ±1%
    - 温度范围: -40°C至+85°C
    - 封装尺寸: 10引脚3mm x 3mm VDFN
    - 封装功率: 最大0.5W
    - 热阻: 78°C/W
    - ESD等级: 8000V(HBM)

    产品特点和优势


    独特功能:
    - 支持长时间积分(2.5ms至2.6秒)进行动态功率测量
    - 配备警报输出,捕捉两次采样周期之间的瞬态事件
    - 精确的电压测量能力
    - 宽广的工作温度范围
    市场竞争力:
    - 高精度和低误差率确保其在复杂电源管理系统的可靠应用
    - 多种编程选项满足不同应用场景的需求

    应用案例和使用建议


    应用案例:
    - 在笔记本电脑中用于监控电池电流和电源管理
    - 在工业控制系统中用于监测电流负载情况
    使用建议:
    - 确保传感器在接入电压之前已正确偏置,以避免损坏
    - 结合外部电阻设置合适的采样时间和分辨率,以获得更精确的结果
    - 注意保护好封装的散热垫,提高抗干扰能力

    兼容性和支持


    兼容性:
    - 该产品可通过SMBus 2.0接口与各种主板和其他电子设备无缝连接
    - 需要外接上拉电阻以确保通信稳定
    厂商支持:
    - 提供详细的用户手册和技术支持文档
    - 针对开发过程中可能遇到的技术问题提供专业指导

    常见问题与解决方案


    问题1:传感器读数异常
    - 解决方案:检查传感器连接是否正确,重新校准传感器
    问题2:电源电流过高
    - 解决方案:减少采样频率或降低系统负荷,确认电源稳定
    问题3:温度超限
    - 解决方案:增加散热措施,如加强通风或使用散热片

    总结和推荐


    产品评估:
    - 高精度电流测量和宽泛的工作温度范围使PAC1710/20成为电力管理系统中的优秀选择
    - 适合于多种需要精准电流和电压监控的应用场景
    推荐结论:
    - 推荐使用。凭借其卓越的精度和广泛的适用性,PAC1710/20适用于各类电力管理和控制系统,值得考虑作为首选电流传感解决方案。

PAC1720-1-AIA-TR参数

参数
应用场景 -
最大工作供电电压 5.5V
最小工作供电电压 3V
工作电源电流 525μA
最大输出电压 -
最小输出电压 -
长*宽*高 3mm*3mm*850μm
通用封装 DFN-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PAC1720-1-AIA-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PAC1720-1-AIA-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY PAC1720-1-AIA-TR PAC1720-1-AIA-TR数据手册

PAC1720-1-AIA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.8028
2000+ ¥ 10.6116
3000+ ¥ 10.516
库存: 90000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 10802.8
