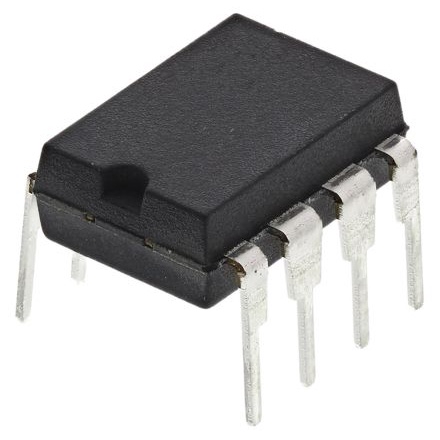

TC4431EPA

产品分类: 栅极电源驱动器
产品描述: Microchip 8引脚MOSFET驱动器, 30V电源, PDIP封装
供应商型号: 579-TC4431EPA
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 栅极电源驱动器 TC4431EPA

TC4431EPA概述


    产品简介


    TC4431/TC4432 是由Microchip Technology Inc.生产的高功率MOSFET驱动器,适用于高压侧驱动应用。它们的主要特点是能够在宽输入电压范围内(4.5V到30V)提供高输出电流,同时具备短延迟时间和低功耗特性。这些驱动器广泛应用于小电机驱动、电源MOSFET驱动以及驱动双极型晶体管等领域。

    技术参数


    - 高峰值输出电流:1.5A
    - 宽输入电压范围:4.5V至30V
    - 高容性负载驱动能力:可达1000pF,响应时间小于25ns
    - 短延迟时间:典型值<78ns
    - 低供电电流:
    - 逻辑“1”输入时:2.5mA
    - 逻辑“0”输入时:300µA
    - 低输出阻抗:7Ω
    - 锁存保护:可承受高达300mA的反向电流
    - 静电放电保护:4kV
    - 绝对最大额定值:
    - 供电电压:36V
    - 输入电压:VDD + 0.3V至GND
    - 最大结温:150°C
    - 存储温度范围:-65°C至+150°C

    产品特点和优势


    - 高可靠性:具备高峰值输出电流和快速的开关速度,保证了系统的稳定运行。
    - 广泛的适用性:在4.5V至30V的电压范围内均可正常工作,特别适合于不同应用场景下的需求。
    - 高容性负载驱动能力:在驱动电容负载时表现出色,能处理高达1000pF的负载。
    - 安全保护机制:具备过电压和反向电流保护,能够承受高达300mA的反向电流。
    - 低功耗设计:在逻辑“0”输入状态下仅需300µA的供电电流,提高了能效。

    应用案例和使用建议


    应用案例
    1. 小电机驱动:这类驱动器可以用于控制小电机的速度和方向,确保电机在不同的负载条件下稳定运行。
    2. 电源MOSFET驱动:可以有效地驱动电源电路中的MOSFET,以提高电源转换效率。
    3. 驱动双极型晶体管:适用于需要快速切换的应用场景,如高频通信设备和高速信号处理系统。
    使用建议
    1. 考虑负载特性:在选择驱动器时,应根据具体负载的电容大小来调整外部电阻,以达到最佳的驱动效果。
    2. 供电电压管理:确保供电电压在4.5V到30V之间,过高或过低的电压会损害器件。
    3. 避免超负荷运行:为了防止过高的电流和电压对器件造成损坏,应遵循器件的最大额定值限制。

    兼容性和支持


    - 兼容性:这些驱动器可以与其他标准MOSFET和其他电子元器件兼容。
    - 技术支持:Microchip Technology Inc.提供了详尽的技术文档和支持服务,确保用户能够正确安装和使用这些器件。

    常见问题与解决方案


    1. 问题:供电电压低于7V时,器件无法正常工作。
    - 解决方案:将LOCK DIS引脚接地以禁用欠压锁定功能,使器件能够在更低电压下启动。
    2. 问题:输出电流超出额定值。
    - 解决方案:通过增加外部限流电阻来限制输出电流,避免器件损坏。
    3. 问题:输入电压超过12V。
    - 解决方案:在输入端添加一个1kΩ的串联电阻,以保护器件免受过高的输入电压冲击。

    总结和推荐


    TC4431/TC4432 是一款高性能的MOSFET驱动器,具备高可靠性、广泛的适用性和良好的容性负载驱动能力。其独特的锁存保护和反向电流保护机制,使其在严苛的工业环境中也能稳定运行。我们强烈推荐这款产品用于需要高功率驱动的应用场景,尤其是在要求快速响应和低功耗的场合。

TC4431EPA参数

参数
最小工作供电电压 4.5V
逻辑电压 - VIL,VIH 800mV,2.4V
驱动配置 低压侧,高压侧
电流 - 峰值输出(灌入,拉出) 1.5A,1.5A
最大传播延迟时间 90ns
栅极类型 MOSFET,N沟道,P沟道
通道类型 -
最大工作供电电压 30V
上升时间 25ns
下降时间 33ns
最大高压侧电压-自举 -
驱动数量 1
输入类型 Inverted-Phase
10.16mm(Max)
6.6mm(Max)
4.06mm(Max)
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

TC4431EPA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
