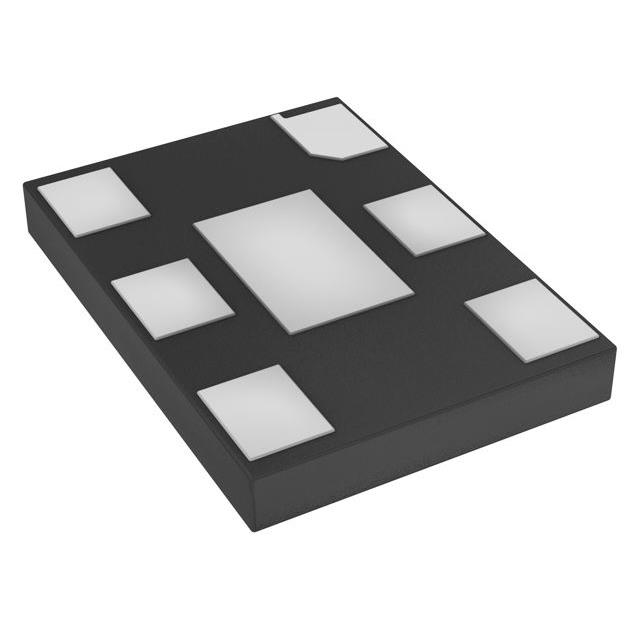

DSC1123AE2-100.0000

产品分类: 可编程振荡器
产品描述: LVDS 2.25V 3.63V 32mA 2pF ±25ppm 100MHz 贴片安装 7mm*5mm*900μm
供应商型号: DSC1123AE2-100.0000
供应商: 国内现货
标准整包数: 500
MICROCHIP TECHNOLOGY 可编程振荡器 DSC1123AE2-100.0000

DSC1123AE2-100.0000概述

    DSC1103/23 低相位抖动精密 LVDS 振荡器技术手册

    产品简介


    DSC1103/23 系列高性能振荡器利用经过验证的硅基 MEMS 技术提供卓越的抖动和稳定性,适用于各种电源电压和温度范围。通过消除对石英或 SAW 技术的需求,MEMS 振荡器显著增强了可靠性并加速了产品开发,同时满足各种通信、存储和网络应用的严格时钟性能标准。这些振荡器适用于工业级应用,具有广泛的温度范围和高供电噪声抑制能力。
    主要应用领域:
    - 存储区域网络(SATA、SAS、光纤通道)
    - 无源光网络(EPON、10G-EPON、GPON、10G-PON)
    - 高清/标清/SDI 视频和监控系统
    - PCI Express Gen 1/Gen 2/Gen 3
    - 显示接口

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压 | 2.25 3.63 | V |
    | 频率稳定性 ±10 | ±50 | ppm |
    | 启动时间 5 ms |
    | 输出频率 | 2.3 460 | MHz |
    | 零至峰值输出摆幅 350 mV |
    | 相位抖动(RMS) 2.5 ps |
    | 高供电噪声抑制 -50 dBc |

    产品特点和优势


    - 低相位抖动:典型值 <1 ps
    - 高稳定性:±10 ppm 至 ±50 ppm
    - 宽工作温度范围:从 -40°C 到 +105°C
    - 高供电噪声抑制:-50 dBc
    - 宽频率范围:从 2.3 MHz 到 460 MHz
    - 封装小巧:标准工业尺寸,最小 2.5 mm x 2.0 mm
    - 出色的抗冲击和振动性能:符合 MIL-STD-883
    - 高可靠性:比石英器件高 20 倍
    - 低功耗:适用于低电流应用
    - 备用和使能功能

    应用案例和使用建议


    应用案例:
    - 数据中心:用于高速存储网络,如 SATA 和 SAS
    - 电信设备:适用于光纤通信,如 EPON 和 10G-EPON
    - 视频监控系统:为高清视频传输提供稳定的时钟信号
    使用建议:
    - 请确保在使用前进行充分测试,以验证振荡器在特定应用中的性能。
    - 使用适当的滤波电容(如 0.1 μF)来稳定 VDD 引脚,确保最佳性能。
    - 在 PCB 布局时,遵循推荐的布局图,以避免信号干扰和性能降级。

    兼容性和支持


    - 兼容性:DSC1103/23 系列可以作为标准 6 引脚 LVDS 晶体振荡器的直接替换品。
    - 支持服务:Microchip 提供全面的技术支持,包括文档、应用笔记和在线支持。

    常见问题与解决方案


    - 问题:振荡器无法启动
    - 解决方案:检查 VDD 电压是否在指定范围内,并确认连接正确。

    - 问题:输出不稳定
    - 解决方案:检查是否有电源噪声问题,并考虑添加滤波电容。

    总结和推荐


    DSC1103/23 系列低相位抖动精密 LVDS 振荡器凭借其高可靠性、高稳定性及宽温工作范围,在通信、存储和网络应用中表现出色。其独特的 MEMS 技术使其成为市场上的佼佼者。强烈推荐在要求高性能和高可靠性的应用中使用这款振荡器。此外,其丰富的功能和易于集成的特性也使其成为工程师的理想选择。

DSC1123AE2-100.0000参数

参数
扩频带宽 -
频率 100MHz
最大工作电压 3.63V
最小工作电压 2.25V
输出格式 LVDS
负载电容 2pF
最大电源电流 32mA
频率稳定性 ±25ppm
长*宽*高 7mm*5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

DSC1123AE2-100.0000厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
