TC1264-2.5VDBTR

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 Fixed 800mA 1 2.5V 2.7V 2.5V 6V 1.4V@ 800mA 0%/mA 0.007% SOT-223-3 贴片安装,黏合安装 6.5mm*3.5mm*1.6mm
供应商型号: TC1264-2.5VDBTR
供应商: 国内现货
标准整包数: 5000

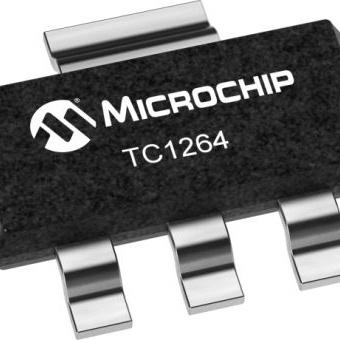

MICROCHIP TECHNOLOGY LDO稳压器 TC1264-2.5VDBTR

TC1264-2.5VDBTR概述


    产品简介


    产品名称:TC1264
    产品类型:低功耗CMOS线性稳压器
    主要功能:
    - 输出电压精度高(通常为±0.5%)
    - 极低的导通电压(低压差)
    - 输出电流高达800mA
    - 支持标准或定制输出电压
    应用领域:
    - 电池供电系统
    - 移动电脑
    - 医疗仪器
    - 仪表
    - 手机(包括GSM、PHS等)
    - 开关电源(SMPS)后的线性后调节器
    - 传呼机

    技术参数


    输入输出特性:
    - 输入电压范围:2.7V 至 6.0V
    - 最大输出电流:800mA
    - 输出电压精度:±0.5%
    电气特性:
    - 滴落电压(满载):通常为450mV
    - 输出噪声:260nV/√Hz(满载,10kHz)
    - 负载调整率:±0.002%(0.1mA至最大负载电流)
    温度特性:
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    电源特性:
    - 供电电流:通常为80µA(禁用模式下)
    - 短路电流保护:1200mA

    产品特点和优势


    产品特点:
    - 极低的导通电压(典型值450mV),有助于延长电池寿命
    - 高精度输出电压(通常为±0.5%)
    - 快速响应于负载变化
    - 支持超低噪声操作
    - 内置过流和过温保护
    优势:
    - 广泛应用于电池供电设备和便携式设备
    - 减少了系统的设计复杂度,提高了系统的可靠性
    - 适用于多种应用场景,具有良好的市场竞争力

    应用案例和使用建议


    应用案例:
    - 在便携式医疗仪器中使用,以确保稳定的电源供应
    - 用于移动电脑的电源管理,提高整体效率
    - 在手机和其他无线通信设备中作为线性稳压器,提升通信质量
    使用建议:
    - 使用1µF以上的输出电容,可以改善电源的瞬态响应
    - 需要特别注意散热设计,特别是在高温环境下使用时

    兼容性和支持


    兼容性:
    - 可与各种电池和电源模块配合使用
    - 可通过不同的封装选项(如SOT-223、TO-220、DDPAK)灵活安装
    支持:
    - 厂商提供详细的电气特性和热特性指导,以及详细的性能测试报告

    常见问题与解决方案


    常见问题及解决方法:
    - 问题:设备过热保护启动
    - 解决办法: 确保良好的散热设计,检查并适当降低输入电压或减小负载电流。
    - 问题:输出电压不稳定
    - 解决办法: 确认输出电容值符合要求,增加负载电容以稳定输出电压。
    - 问题:电流过载
    - 解决办法: 检查电路连接,确认负载电流没有超出最大额定值。

    总结和推荐


    总结:
    - TC1264是一款高性能的低功耗CMOS线性稳压器,具备极低的导通电压、高输出精度和快速负载响应速度。
    - 其应用广泛,适用于多种便携式设备和电池供电系统,具备良好的市场竞争力。
    推荐:
    - 强烈推荐在需要稳定、高效电源管理的场合使用此产品。对于追求高性能、长寿命和低成本的便携式设备制造商来说,TC1264是一个理想的选择。

TC1264-2.5VDBTR参数

参数
最大输入电压 6V
输出电流 800mA
稳压器数量 1
极性 正极
最小输入电压 2.7V
最小输出电压 2.5V
Iq-静态电流 130μA
纹波抑制-PSRR 64dB(1kHz)
输出类型 Fixed
线路调节 0.007%
最大输出电压 2.5V
最大压差@电流 1.4V@ 800mA
负载调节 0%/mA
长*宽*高 6.5mm*3.5mm*1.6mm
通用封装 SOT-223-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TC1264-2.5VDBTR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC1264-2.5VDBTR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY TC1264-2.5VDBTR TC1264-2.5VDBTR数据手册

TC1264-2.5VDBTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
