PAC1954T-E/J6CX

产品分类: 电源管理芯片(PMIC)
产品描述:
供应商型号: PAC1954T-E/J6CX
供应商: 国内现货
标准整包数: 1000

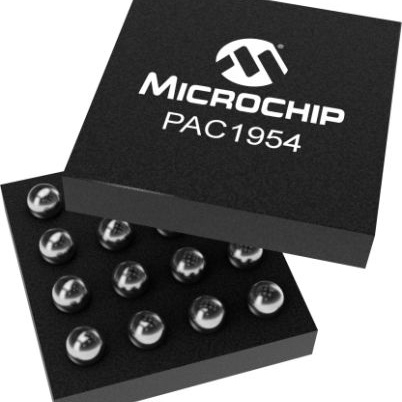

MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) PAC1954T-E/J6CX

PAC1954T-E/J6CX概述

    PAC1951/2/3/4 电子元器件技术手册

    1. 产品简介


    PAC1951/2/3/4 是一款高性能的高侧/低侧电流监测器,提供单通道到四通道的可选配置。该产品包含高分辨率模拟数字转换器(ADC),可以同时监测总线电压和电流。它广泛应用于嵌入式计算、网络、FPGA系统、工业计算、Linux应用程序等领域,尤其适用于人工智能(AI)、图形处理器(GPU)和其他低电压高功率的应用场合。

    2. 技术参数


    PAC1951/2/3/4 的技术规格如下:
    - 输入范围:0V 至 32V 的总线电压范围
    - 电流测量精度:1% 功率测量精度
    - 电压测量精度:16位分辨率
    - 采样速率:最高可达5120 SPS(单通道模式下)
    - 电源电压:2.7V至5.5V
    - 供电电流:活动状态时电流为395至535µA(1024 SPS,四通道启用)
    - 存储温度范围:-55°C至+150°C
    - ESD保护:所有引脚均提供静电放电保护,等级高达7500V(HBM)

    3. 产品特点和优势


    PAC1951/2/3/4 的主要特点和优势包括:
    - 高精度测量:提供非常精确的电流和电压测量,适用于需要高精度监控的场合。
    - 多通道选择:用户可以选择单通道到四通道配置,适应不同应用场景的需求。
    - 宽电压范围:支持0V至32V的总线电压范围,适用多种工作环境。
    - 实时校准:内置实时校准电路,减小测量误差。
    - 低功耗设计:具有低功耗模式,以延长电池寿命。

    4. 应用案例和使用建议


    - 嵌入式计算系统:如工业控制系统中,PAC1951/2/3/4 可用于监测系统中的电流和电压,确保系统的稳定运行。
    - 笔记本和平板电脑:在移动设备中,可以利用该芯片监测电池的充放电状态,提升用户体验。
    - 服务器计算平台:在服务器计算环境中,PAC1951/2/3/4 可用于实时监控数据中心的能耗情况,优化能效管理。
    使用建议:
    - 确保引脚接线正确,避免错误连接导致损坏。
    - 在大电流环境下,注意散热问题,避免芯片过热。
    - 使用外部参考电压,提高测量准确性。

    5. 兼容性和支持


    - 兼容性:PAC1951/2/3/4 支持 SMBus 3.1 和 I2C 快速模式加(Fast Mode Plus),兼容性良好。
    - 支持服务:Microchip 提供了丰富的技术支持文档,包括Windows驱动程序、Arduino库、Python脚本和MCC库。

    6. 常见问题与解决方案


    - 问题:在高温环境下,测量结果不准确。
    - 解决方案:使用温度补偿电路,提高测量精度。
    - 问题:外部干扰导致测量误差增大。
    - 解决方案:增加滤波电路,减少外部干扰的影响。

    7. 总结和推荐


    PAC1951/2/3/4 是一款高性能的电流和电压监测器,具有广泛的适用范围和优良的性能。它适用于多种复杂的应用场景,具备优秀的测量精度和可靠性。总体而言,强烈推荐在需要高精度电流和电压监测的场合使用该产品。

PAC1954T-E/J6CX参数

参数
最大输出电压 -
最小输出电压 -
应用场景 -
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PAC1954T-E/J6CX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PAC1954T-E/J6CX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 电源管理芯片(PMIC) MICROCHIP TECHNOLOGY PAC1954T-E/J6CX PAC1954T-E/J6CX数据手册

PAC1954T-E/J6CX封装设计

查看详情并下载
Symbol
Footprint
3D Model
