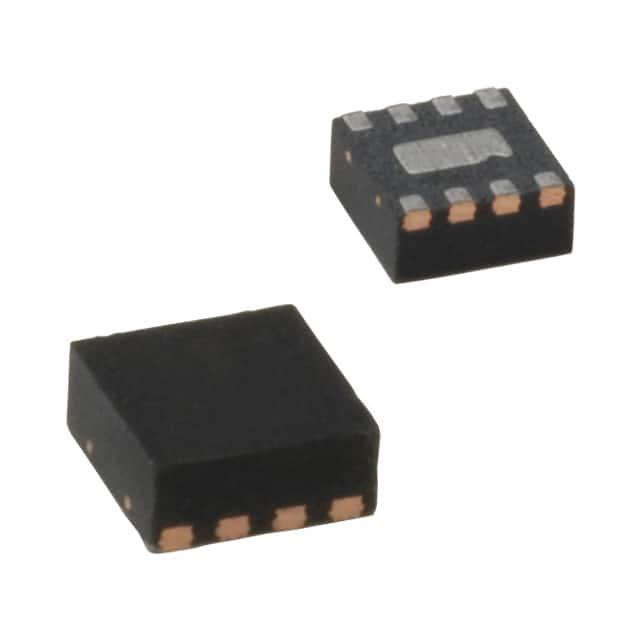

MIC2772-T2T3YMLTR

产品分类: 电源监控芯片
产品描述: 低有效 开漏 2 MLF-8 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 电源监控芯片 MIC2772-T2T3YMLTR

MIC2772-T2T3YMLTR概述

    MIC2772 双电压监控制器技术手册

    1. 产品简介


    MIC2772是一款双电压监控器,提供欠压监测和上电复位生成功能。它可以替代两个离散的电压监控器,如MIC1810、MIC1815、MIC809、MIC811、MIC6315等。每个功能性块都包含一个欠压检测器、延迟生成器以及手动复位输入。此芯片非常适合服务器、嵌入式控制器、电信系统、电源序列控制及热插拔等应用。

    2. 技术参数


    - 供电电压范围: 1V 至 5.5V
    - 输入电压范围:
    - /MR 输入: 0 至 5.5V
    - /RESET 输入: 0 至 5.5V
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -65°C 至 +150°C
    - 引脚数: 8
    - 封装尺寸: 2mm x 2mm MLF
    - 超时时间选择: 20ms, 140ms, 1100ms(最小值)
    - 静态电流:
    - 1V 至 5.5V 下为 10μA 至 30μA
    - 0V 至 3.6V 下为 5μA 至 20μA
    - 输出低电平电压:
    - H 码: 4.5V 至 4.75V
    - M 码: 4.25V 至 4.50V
    - S 码: 2.85V 至 3.00V
    - T 码: 3.00V 至 3.15V
    - 重置脉宽: 20ms, 140ms, 1100ms

    3. 产品特点和优势


    - 双独立电压监控器: 每个模块具有欠压检测器、延迟生成器和手动复位输入,互不影响。
    - 直接替代离散监控器: 可直接替代常见的单片监控器,简化设计和布局。
    - 多种阈值电压选择: 提供多个阈值电压选项,适用于不同应用场景。
    - 紧凑封装: 采用2mm x 2mm MLF封装,占用空间极小,适合空间有限的应用。
    - 内置去抖动功能: 手动复位输入具有内部去抖动功能,确保可靠操作。
    - 耐受短时瞬变: 能够耐受短暂的电源波动,不会因瞬间电压跌落而误触发。

    4. 应用案例和使用建议


    典型应用: 在服务器、嵌入式控制器、电信系统等场合中使用。通过连接到现有电源监控电路或其它监控器上,可以通过级联方式扩展监控范围。
    使用建议:
    - 使用外部上拉电阻来调节/RESET 输出电压。这可以允许MIC2772监测一个电压同时将/RESET 输出电平移至另一个电压。
    - 在需要热插拔的情况下,可以利用手动复位功能进行快速复位操作。

    5. 兼容性和支持


    MIC2772与大多数标准CMOS或TTL逻辑信号兼容,支持通过CMOS/TTL逻辑信号或机械开关进行手动复位。对于特定的应用,可以根据需要更换不同的封装或更改参数配置。更多支持文档和数据表可以在Micrel的网站上找到。

    6. 常见问题与解决方案


    问题: 电源波动导致频繁复位。
    解决方案: 检查/RESET 输出电压设置,并调整适当的上拉电阻值以稳定输出。使用更大容量的去耦电容来过滤电源噪声。
    问题: 上电复位无法正确生成。
    解决方案: 检查供电电压是否符合要求,确认所有引脚连接正确。重新检查复位阈值设置。

    7. 总结和推荐


    MIC2772 是一款集成了双独立电压监控器功能的高效芯片,适用于多种应用场合。它具备优秀的电源稳定性、紧凑的设计和多样化的阈值电压选择,特别适合对小型化和高性能有要求的应用。强烈推荐在设计高可靠性系统的电路中采用该产品。

MIC2772-T2T3YMLTR参数

参数
重置延迟时间 -
复位 低有效
电池备用开关 -
输出类型 开漏
人工复位 -
工作电源电流 -
看门狗计时器 -
最小工作供电电压 -
应用场景 -
监控数量 2
最大工作供电电压 -
通用封装 MLF-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
