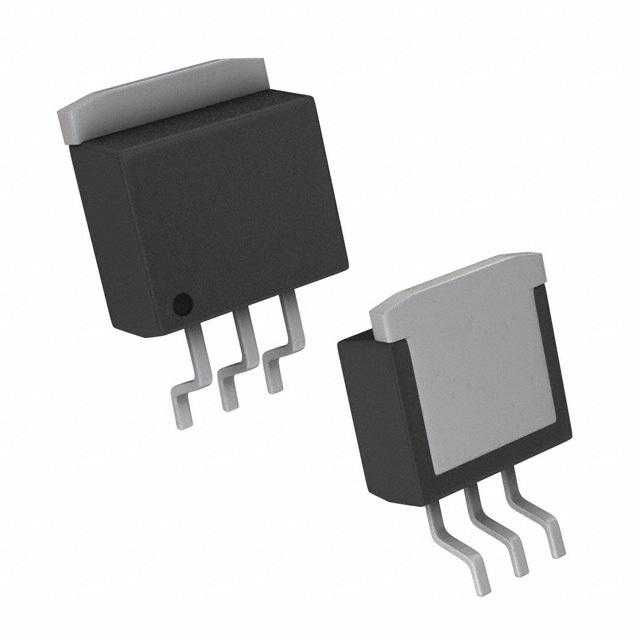

TC1264-1.8VEBTR

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 fixed 800mA 1 1.8V 2.7V 1.8V 6V 1.4V@ 800mA 0%/mA 0.007% TO-263 贴片安装 10.11mm*8.89mm*4.5mm
供应商型号: TC1264-1.8VEBTR
供应商: TME
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 TC1264-1.8VEBTR

TC1264-1.8VEBTR概述

    # TC1264 固定输出低功耗 CMOS 稳压器技术手册

    产品简介


    基本介绍
    TC1264 是一款固定输出、高精度(典型值±0.5%)的 CMOS 架构低压差(LDO)稳压器,专为电池供电系统设计。其 CMOS 技术显著减少了空载电流,显著延长电池使用寿命。此产品广泛应用于便携式设备、医疗仪器、通信设备等领域。
    主要功能
    - 超低电压降(典型值450mV@满载)
    - 输出电流可达800mA
    - 高精度(±0.5%)稳压
    - 支持标准或定制输出电压
    - 内置过温保护和过流保护
    - 快速响应负载变化
    应用领域
    - 便携式计算机
    - 医疗设备
    - 手机及通信设备(如 GSM/PHS 电话)
    - 电池供电系统
    - 线性后调节器用于开关电源(SMPS)

    技术参数


    绝对最大额定值
    - 输入电压:6.5V
    - 输出电压范围:VSS 至 (VIN + 0.3V)
    - 最大功率耗散:内部限值
    - 最大引脚电压:VIN +0.3V 至 -0.3V
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围:-65°C 至 +150°C
    DC 特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 输入电压范围 | VIN | 2.7 6.0 | V
    | 最大输出电流 | IOUTMAX 800 mA
    | 输出电压精度 | VOUT | ±2.5% | ±0.5% | ±2.5% | V | VR≥2.5V |
    | 输入到输出压降 | VDROPOUT 20 | 30 | mV | VR≥2.5V,IL=100µA |
    | 供给电流 | IDD 80 | 130 | µA | SHDN=VIH,IL=0 |
    | 纹波抑制比 | PSRR 64 dB | f≤1kHz |

    产品特点和优势


    特殊功能
    - 超低噪声操作,适合对干扰敏感的应用
    - 超低电压降(典型450mV@满载),效率更高
    - 快速响应负载突变,适用于动态负载场景
    - 内置保护机制,防止过热和过流
    市场竞争力
    - 输出电流高达 800mA,适合多种负载需求
    - CMOS 技术显著降低静态电流消耗,延长电池寿命
    - 多种封装可选(SOT-223、TO-220 和 DDPAK),便于集成

    应用案例和使用建议


    示例应用
    1. 便携式设备供电:在手机、医疗设备等电池供电场景下,通过 TC1264 提供稳定的输出电压,增强设备续航时间。
    2. 线性后调节器:配合开关电源模块,为后续电路提供纯净稳定的电压输出。
    使用建议
    - 推荐最小输入电容为 1 µF,有效减小输出纹波。
    - 在高频率下操作时,适当增加输入电容可进一步提升纹波抑制能力。
    - 为避免冻结问题,建议选择固态钽电容器(对于低温运行)。

    兼容性和支持


    兼容性
    - TC1264 可直接替代其他品牌的同类产品,无需额外电路改动。
    - 支持与主流微控制器或通信芯片协同工作。
    支持服务
    - Microchip 提供详尽的技术文档和技术支持。
    - 提供封装详细尺寸和焊接建议,方便硬件工程师快速上手。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输出电容是否符合要求(≥1µF)。 |
    | 温度过高导致自动关断 | 检查散热措施,增加铜箔面积以改善热阻。 |
    | 负载突然增大时电压下降明显 | 增加输入电容值至 10 µF 或以上。 |

    总结和推荐


    产品综合评价
    - 高精度与低噪声:特别适合对输出质量要求高的场合。
    - 低功耗设计:延长电池供电系统的使用寿命。
    - 广泛适用性:支持多个行业和领域的定制化需求。
    推荐结论
    TC1264 凭借其超低电压降、高精度稳压和内置保护功能,是一款高性能、高可靠性的 LDO 稳压器,尤其适合便携式设备和需要高效能电源管理的系统。建议在电池供电设备中优先选用此产品。

TC1264-1.8VEBTR参数

参数
负载调节 0%/mA
最大输出电压 1.8V
最大压差@电流 1.4V@ 800mA
最小输入电压 2.7V
极性 正极
输出电流 800mA
稳压器数量 1
线路调节 0.007%
纹波抑制-PSRR 64dB(1kHz)
最大输入电压 6V
最小输出电压 1.8V
Iq-静态电流 130μA
输出类型 fixed
长*宽*高 10.11mm*8.89mm*4.5mm
通用封装 TO-263
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
