LM2575-12WU-TR

产品分类: DC-DC稳压器
产品描述: Buck No 52KHz Fixed 1 12V 12V 40V 4V TO-263-5 贴片安装,黏合安装
供应商型号: 150-LM2575-12WU-TRCT-ND
供应商: Digi-Key
标准整包数: 1

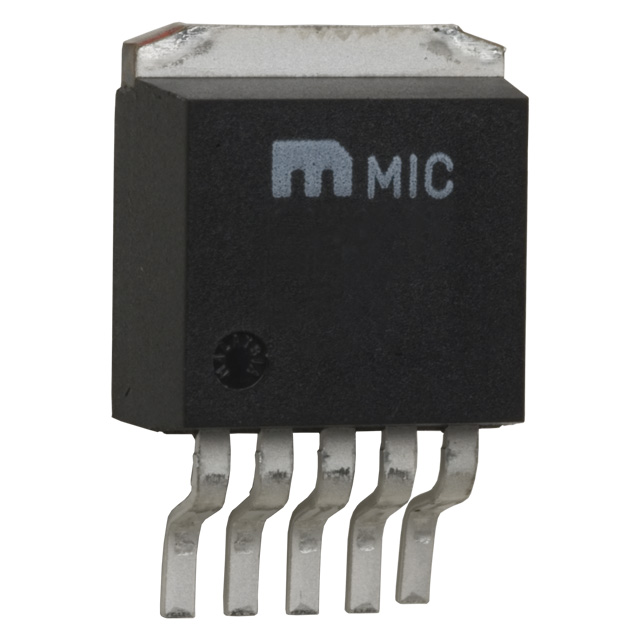

MICROCHIP TECHNOLOGY DC-DC稳压器 LM2575-12WU-TR

LM2575-12WU-TR概述


    产品简介


    LM2575 52kHz 简易1A降压调节器 是一款由Micrel公司设计并生产的高性能开关稳压器集成电路。此系列芯片旨在提供所有必需的功能来实现降压(buck)型开关稳压器的运作,分为固定输出版本和可调输出版本。固定输出版本提供了3.3V、5V、12V等几种常见电压输出选项,而可调版本则具有从1.23V到37V的广泛输出范围。无论是固定还是可调版本,它们都能够以优异的线性和负载调节能力驱动高达1A的负载电流。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 4V至40V |
    | 输出电压范围 | 固定:±3%,最大;可调:±2%,最大 |
    | 输出电流 | 最大1A |
    | 工作频率 | 内部振荡器固定为52kHz |
    | 热关断保护 | 具备 |
    | 最大功耗 | 内部限制 |
    | 存储温度范围 | -65°C至+150°C |

    产品特点和优势


    LM2575系列的一个显著特点是其高效率,尤其在调整模式下通常可以达到80%以上的效率。这使得它成为替换传统三端可调线性稳压器的理想选择,不仅大幅减少了散热片的需求,有时甚至无需额外的散热措施。此外,该系列产品使用标准的电感器即可满足设计需求,大大简化了开关电源的设计过程。同时,内置的反馈电压监控确保了精确的电压控制,并且外部关闭功能允许更低的待机电流消耗。

    应用案例和使用建议


    LM2575非常适合用于简单高效的降压转换器设计中。例如,在需要将7V到40V之间的直流电压转换为稳定5V电压的应用场合,可以通过适当的外部元件配置实现。对于初学者或经验较少的工程师来说,建议从参考设计开始,逐步理解各个组件的作用及其对整体性能的影响。

    兼容性和支持


    LM2575系列适用于多种封装形式,如TO-220、TO-263及SOIC等,能够很好地匹配不同的安装需求。Micrel公司还提供了详尽的技术文档和支持服务,包括数据手册和技术支持文档,均可在其官方网站上下载获取。

    常见问题与解决方案


    1. 问:如何正确设置输出电压?
    - 答:通过调整反馈电阻R1和R2的比例来设定所需的输出电压值。具体计算方法可以参照数据手册中的公式。
    2. 问:当出现过热警告时应采取什么措施?
    - 答:首先检查电路板布局是否合理,确保良好的空气流通。如果仍然存在问题,则可能需要更换更大的散热片或者降低输入电压水平。
    3. 问:遇到异常启动困难的情况怎么办?
    - 答:检查ON/OFF引脚的状态是否符合规定要求,确保没有外部干扰信号影响正常工作状态。

    总结和推荐


    总体而言,LM2575以其高效能、灵活性强以及易于集成等特点在市场上占据了一席之地。对于那些正在寻找性价比高的降压解决方案的企业和个人而言,这无疑是一个值得考虑的选择。如果您正在寻求一款既能满足基本性能指标又能适应多样化应用场景的产品,那么LM2575将是您理想的选择之一。因此,我强烈推荐这款产品给任何希望提升自己电子产品设计水平的朋友!

LM2575-12WU-TR参数

参数
输出类型 Fixed
最小输入电压 4V
拓扑 Buck
开关频率 52KHz
同步整流器 No
最大输出电压 12V
功能 Step-Down
最大输入电压 40V
最小输出电压 12V
输出数量 1
10.67mm(Max)
9.17mm(Max)
4.6mm(Max)
通用封装 TO-263-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM2575-12WU-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LM2575-12WU-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY LM2575-12WU-TR LM2575-12WU-TR数据手册

LM2575-12WU-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.89 ¥ 15.9705
25+ $ 1.5184 ¥ 12.7071
100+ $ 1.3832 ¥ 11.5757
库存: 361
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.97
