首页  >  产品百科  >  TC1262-2.5VAB

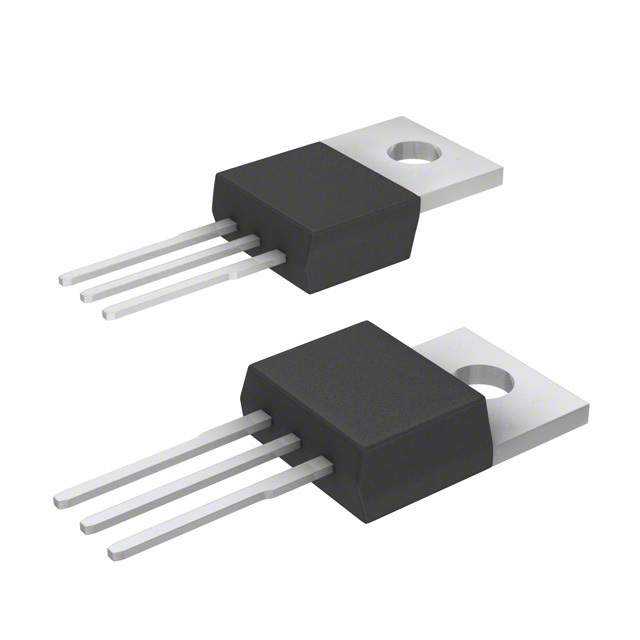

TC1262-2.5VAB

产品分类: LDO稳压器
产品描述: 64dB(1kHz) 130μA 正极 Fixed 500mA 1 2.5V 2.7V 2.5V 6V 650mV@ 500mA 0.002%/mA(Typ) 0.003(Typ) TO-220-3 通孔安装
供应商型号: 579-TC1262-2.5VAB
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY LDO稳压器 TC1262-2.5VAB

TC1262-2.5VAB概述

    高精度CMOS低压差稳压器:TC1014/TC1015/TC1185 技术详解

    1. 产品简介


    TC1014/TC1015/TC1185 是 Microchip Technology 推出的一系列高精度低压差(LDO)稳压器,特别适用于电池供电设备。这些器件以CMOS技术为核心,相较于传统的双极型稳压器,显著减少了地电流损耗,从而大幅延长电池寿命。这些稳压器提供三种输出电流版本:50mA(TC1014)、100mA(TC1015)和150mA(TC1185),并具有多种标准输出电压选项,如1.8V、2.5V、3.3V等。此外,它们通过了AEC-Q100汽车级认证,具备过温保护和过流保护功能,广泛应用于便携式计算机、医疗仪器、手机及仪表等领域。

    2. 技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 输入电压范围 | 2.7 6.0 | V |
    | 输出电压范围 | ±0.5% | ±0.5% | ±0.5% | V |
    | 输出电压温度系数 20–40 ppm/°C |
    | 最大输出电流 | 50/100/150 mA |
    | 空载供电电流 | 0.5 | 50 | 80 | µA |
    | 关断输入高电平阈值 45% VIN |
    | 关断输入低电平阈值 15% | VIN |
    | 噪声密度 600 nV/√Hz |
    | 工作温度范围 | -40 125 | °C |

    3. 产品特点和优势


    1. 超低功耗:典型空载电流仅为50µA,远低于传统LDO。
    2. 高精度:最大输出电压误差为±0.5%,且支持低噪声模式(通过参考旁路输入)。
    3. 快速响应:快速适应负载变化,在高动态负载情况下保持输出稳定。
    4. 超低压差:分别典型为85mV(TC1014)、180mV(TC1015)和270mV(TC1185)。
    5. 宽泛适用性:标准或定制输出电压,以及多种电流选择,满足不同设计需求。

    4. 应用案例和使用建议


    1. 电池供电系统:如可穿戴设备、便携式手持终端。建议通过加入旁路电容(如470pF)来进一步降低噪声干扰。
    2. 便携式计算设备:笔记本电脑和掌上电脑的电源管理单元,优先考虑大容量输出的型号(如TC1185)。
    3. 仪表与传感器节点:需要长续航能力的应用场合。可采用最低功耗模式(关断模式下功耗降至0.5µA)。
    4. 汽车电子:如仪表板和GPS模块,需满足严格的AEC-Q100标准,确保稳定性。
    使用建议:设计时需确保输入电压满足最小条件(VIN ≥ VR + VDROPOUT),避免因欠压导致器件不可用。

    5. 兼容性和支持


    - 兼容性:适用于多数通用电路设计,尤其在输出电容要求低至1µF的情况下表现出色。
    - 支持服务:Microchip 提供详尽的数据手册与在线技术支持,客户可通过官网获取设计资源和开发工具。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压波动异常 | 检查输出电容值是否符合要求,并确认旁路连接正确。 |
    | 设备不进入关断模式 | 检查SHDN引脚是否被正确驱动至低电平。 |
    | 温度过高导致自动关机 | 确保散热条件良好,必要时加装散热片。 |

    7. 总结和推荐


    TC1014/TC1015/TC1185凭借其高精度、超低功耗及良好的热管理和保护机制,成为一款出色的低压差稳压器。对于电池供电或对能效要求较高的应用,这些器件无疑是理想的选择。其小巧的SOT-23封装适合空间受限的设计场景,同时多样的输出电流和电压选项提供了极大的灵活性。总体而言,我们强烈推荐该系列产品,尤其是针对电池驱动或便携式电子设备的设计团队。

TC1262-2.5VAB参数

参数
输出类型 Fixed
线路调节 0.003(Typ)
最大压差@电流 650mV@ 500mA
最大输出电压 2.5V
负载调节 0.002%/mA(Typ)
最小输出电压 2.5V
输出电流 500mA
纹波抑制-PSRR 64dB(1kHz)
Iq-静态电流 130μA
最大输入电压 6V
最小输入电压 2.7V
稳压器数量 1
极性 正极
10.67mm(Max)
4.83mm(Max)
9.02mm(Max)
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 管装

TC1262-2.5VAB厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC1262-2.5VAB数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY LDO稳压器 MICROCHIP TECHNOLOGY TC1262-2.5VAB TC1262-2.5VAB数据手册

TC1262-2.5VAB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.334 ¥ 11.2723
25+ $ 1.1385 ¥ 9.2021
100+ $ 1.026 ¥ 8.6697
库存: 325
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.27
直接购买
加入购物车
