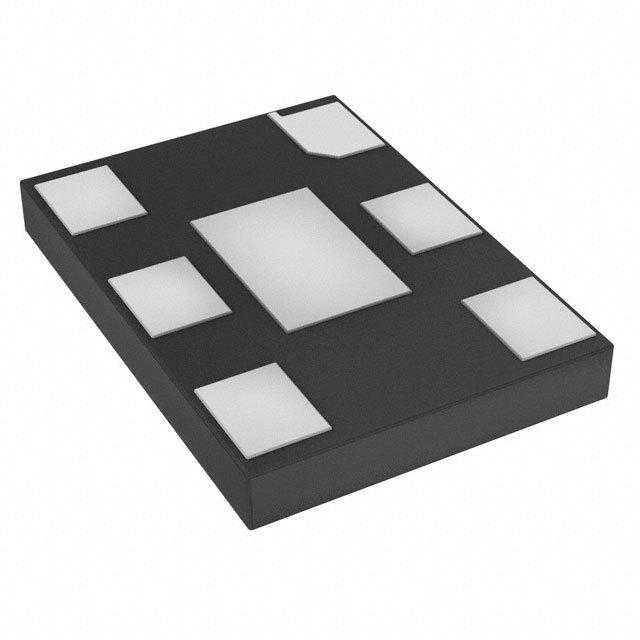

DSC1103AI2-148.5000

产品分类: 可编程振荡器
产品描述: LVDS 2.25V 3.63V 95μA ±25ppm 148MHz 贴片安装 7mm*5mm*900μm
供应商型号: DSC1103AI2-148.5000
供应商: 国内现货
标准整包数: 500
MICROCHIP TECHNOLOGY 可编程振荡器 DSC1103AI2-148.5000

DSC1103AI2-148.5000概述

    # DSC1103/23 低相位抖动精密LVDS振荡器技术手册

    1. 产品简介


    DSC1103/23 是一款高可靠性、低相位抖动的LVDS振荡器,采用硅MEMS技术实现。此系列振荡器提供卓越的抖动性能和稳定性,适用于广泛的供电电压和温度范围。相比传统的石英或SAW技术,MEMS振荡器显著提高了可靠性和加速了产品开发,同时满足严格的时钟性能标准,适用于通信、存储和网络等多种应用。
    主要功能
    - 低均方根相位抖动:<1 ps(典型值)
    - 高稳定性:±10 ppm、±20 ppm、±25 ppm、±50 ppm
    - 广泛的工作温度范围:-40°C至+105°C(工业级)至-20°C至+70°C(商用级)
    应用领域
    - 存储区域网络(SATA、SAS、光纤通道)
    - 无源光网络(EPON、10G-EPON、GPON、10G-PON)
    - 高清/标清视频及监控
    - PCI Express第1代/第2代/第3代
    - 显示接口

    2. 技术参数


    电气特性
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 供电电压 | VDD | 2.25 3.63 | V
    | 供电电流 | IDD 0.095 mA | DSC1103,EN低;所有输出关闭 |
    | 频率稳定性 | Δf ±10 ppm
    | 开启时间 | tSU 5 ms | T=+25°C |
    | 输入逻辑电平 | VIH 0.75xVDD V | 输入逻辑高 |
    | 输出关闭时间 | tDA 5 ns
    | 输出使能时间 | tEN 5 ms | DSC1103 |
    | 20 ns | DSC1123 |
    其他参数
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 工作温度范围 | TA | -20 +70 | °C | 订购选项E |
    -40 +85 | °C | 订购选项I |
    -40 +105 | °C | 订购选项L |
    | 掉电时间 | tSU 5 ms | T=+25°C |

    3. 产品特点和优势


    - 低相位抖动:典型值<1 ps,适合高速通信和高性能应用。
    - 高稳定性:多种稳定度选项(±10 ppm 至 ±50 ppm),确保长期可靠性。
    - 宽温度范围:从-40°C到+105°C,适应恶劣环境条件。
    - 高电源噪声抑制:-50 dBc,减少电源干扰对系统的影响。
    - 紧凑封装:多种尺寸选择,方便不同电路板布局。
    - 抗震和抗冲击能力:符合MIL-STD-883标准,适应苛刻的应用环境。
    - 低功耗:启动时间短(5ms),电流消耗低。
    - 可选的启用/停用模式:通过EN引脚控制,便于系统管理。

    4. 应用案例和使用建议


    应用案例
    DSC1103/23 振荡器广泛应用于高性能通信和存储领域。例如,在光纤通信网络中,其低相位抖动特性可以提高数据传输速率和可靠性;在视频监控系统中,其高稳定性和宽温范围使其成为关键部件。
    使用建议
    1. 电源滤波:在VDD引脚处安装0.1 μF的去耦电容,以提高电源稳定性。
    2. 输出负载:保持适当的负载电阻(100 Ω),以保证信号完整性。
    3. 温度范围:在设计时考虑应用环境的温度范围,选择合适的型号(如订购选项E、I或L)。

    5. 兼容性和支持


    DSC1103/23 可与其他标准6针LVDS晶体振荡器互换,便于现有系统的升级和替换。Microchip提供了全面的技术支持和产品文档,帮助客户快速集成和调试。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时间过长 | 确保电源稳定,检查负载电阻 |
    | 输出不稳定 | 检查去耦电容,增加电源滤波 |
    | 温度稳定性不佳 | 选择适当的订购选项,进行温度补偿|

    7. 总结和推荐


    综上所述,DSC1103/23是一款高性能、高可靠性的LVDS振荡器,其优异的相位抖动性能和宽温度范围使其成为各种通信和存储应用的理想选择。对于需要高精度时钟信号的应用,DSC1103/23是不可或缺的关键组件。强烈推荐在您的设计中采用此款产品。

DSC1103AI2-148.5000参数

参数
扩频带宽 -
频率 148MHz
最大工作电压 3.63V
最小工作电压 2.25V
输出格式 LVDS
负载电容 -
最大电源电流 95μA
频率稳定性 ±25ppm
长*宽*高 7mm*5mm*900μm
安装方式 贴片安装
零件状态 在售
包装方式 管装
