TC4420EPA

产品分类: 栅极电源驱动器
产品描述: Microchip 8引脚MOSFET驱动器, 18V电源, PDIP封装
供应商型号: 31M-TC4420EPA
供应商: 云汉优选
标准整包数: 1

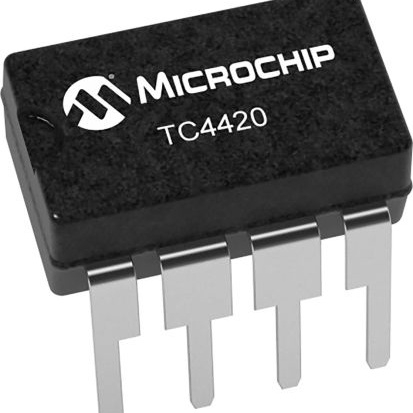

MICROCHIP TECHNOLOGY 栅极电源驱动器 TC4420EPA

TC4420EPA概述


    产品简介


    产品类型和主要功能
    TC4420/TC4429是专为驱动MOSFET而设计的高效率、高速开关驱动器。它们分别具有非倒相和倒相输出功能,提供单通道输出,峰值电流可达6A。这两种器件均采用CMOS技术制造,相比传统的双极型驱动器具有更低功耗和更高效能的优势。
    应用领域
    这些驱动器广泛应用于多种电子系统,包括但不限于:
    - 开关模式电源
    - 电机控制
    - 脉冲变压器驱动
    - 类D开关放大器

    技术参数


    - 绝对最大额定值
    - 供电电压:+20V
    - 输入电压范围:–5V至VDD + 0.3V
    - 输入电流(VIN > VDD):50 mA
    - 功耗(TA ≤ 70°C):
    - 5引脚TO-220封装:1.6W
    - CERDIP封装:800 mW
    - PDIP封装:730 mW
    - SOIC封装:470 mW
    - 最大结温:+150°C
    - 存储温度范围:–65°C至+150°C
    - 直流特性
    - 高输入逻辑电平电压(VIH):2.4V至1.8V
    - 低输入逻辑电平电压(VIL):0.8V至1.3V
    - 高输出电压(VOH):VDD – 0.025V
    - 低输出电压(VOL):≤ 0.025V
    - 输出电阻(ROH):2.1Ω至2.8Ω(IOUT = 10 mA, VDD = 18V)
    - 输出电阻(ROL):1.5Ω至2.5Ω(IOUT = 10 mA, VDD = 18V)
    - 峰值输出电流(IPK):6.0A(VDD = 18V)

    产品特点和优势


    - 可靠性高:具有超过1.5A的反向输出电流承受能力,能承受超过4 kV的静电放电(ESD),使其具备更高的可靠性和稳定性。
    - 匹配的上升和下降时间:在2500 pF负载下的典型上升和下降时间为25 ns,确保了快速且一致的信号传输。
    - 宽输入电压范围:可在4.5V至18V范围内工作,适用于广泛的供电条件。
    - 高容性负载驱动能力:能够驱动高达10,000 pF的电容负载。
    - 快速切换:延迟时间仅为55 ns(典型值),确保高效的开关性能。
    - 节省空间:提供8引脚SOIC和8引脚6x5 DFN封装,占用较小的板级空间。
    - 兼容性强:CMOS/TTL兼容输入,无需额外的电平转换电路,降低系统成本和尺寸。

    应用案例和使用建议


    - 应用案例:
    - 开关模式电源:在典型的开关模式电源系统中,TC4420/TC4429可以作为PWM信号的高效驱动器,确保功率转换过程的稳定和高效。
    - 电机控制:对于需要高驱动电流的应用,如伺服电机和步进电机,这些驱动器可以提供所需的峰值电流,保证系统的响应速度和精度。
    - 使用建议:
    - 在应用中,需确保外部陶瓷电容器正确连接到VDD输入端,以提高稳定性。建议选用1 µF或更大的电容。
    - 为了优化散热效果,尤其是使用6x5 DFN封装时,将暴露的金属垫片连接到接地平面或其他铜质层,有助于热传递。
    - 选择适当的输入信号波形,避免过慢的上升或下降时间导致的多脉冲现象。

    兼容性和支持


    - 兼容性:TC4420/TC4429的输入兼容CMOS和TTL逻辑电平,可直接与现有的数字电路接口。无需外部电平转换器,减少了系统复杂性和成本。
    - 厂商支持:Microchip Technology Inc.提供了全面的技术支持,包括产品手册、设计指南和技术支持服务,以确保用户在设计和调试过程中获得所需帮助。

    常见问题与解决方案


    - 问题:驱动器在快速切换时产生过多热量。
    - 解决方案:增加散热措施,如添加散热片或增大铜质层面积,或者考虑使用带有散热结构的封装形式。

    - 问题:出现输出电压摆幅不足的现象。
    - 解决方案:检查电源电压是否在规定的范围内,确认是否有足够的外部去耦电容。

    总结和推荐


    总体而言,TC4420/TC4429是一款性能卓越、可靠稳定的高效率开关驱动器。它拥有出色的驱动能力和宽广的工作范围,特别适合需要高速度和高精度的应用场合。此外,其小巧的封装和易用的设计进一步提升了其市场竞争力。因此,强烈推荐在各种电力电子和控制系统中使用这款产品。

TC4420EPA参数

参数
驱动数量 1
逻辑电压 - VIL,VIH 800mV,2.4V
下降时间 25ns
通道类型 -
最大高压侧电压-自举 -
输入类型 Non-Inverted-Phase
栅极类型 MOSFET,N沟道,P沟道
最大工作供电电压 18V
最大传播延迟时间 75ns
电流 - 峰值输出(灌入,拉出) 6A,6A
上升时间 25ns
驱动配置 低压侧
最小工作供电电压 4.5V
10.16mm(Max)
6.6mm(Max)
5.08mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

TC4420EPA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

TC4420EPA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 栅极电源驱动器 MICROCHIP TECHNOLOGY TC4420EPA TC4420EPA数据手册

TC4420EPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 16.32
10+ ¥ 13.58
60+ ¥ 10.85
120+ ¥ 8.66
180+ ¥ 8.15
库存: 179
起订量: 1 增量: 60
交货地:
最小起订量为:1
合计: ¥ 16.32
