LX7180A-01CLQ-TR

产品分类: DC-DC稳压器
产品描述: Buck Yes 1.65MHz Programmable 1 5.5V 600mV 5.5V 3V QFN 贴片安装,黏合安装
供应商型号: LX7180A-01CLQ-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY DC-DC稳压器 LX7180A-01CLQ-TR

LX7180A-01CLQ-TR概述

    # LX7180A 4A Step-Down Regulator

    产品简介

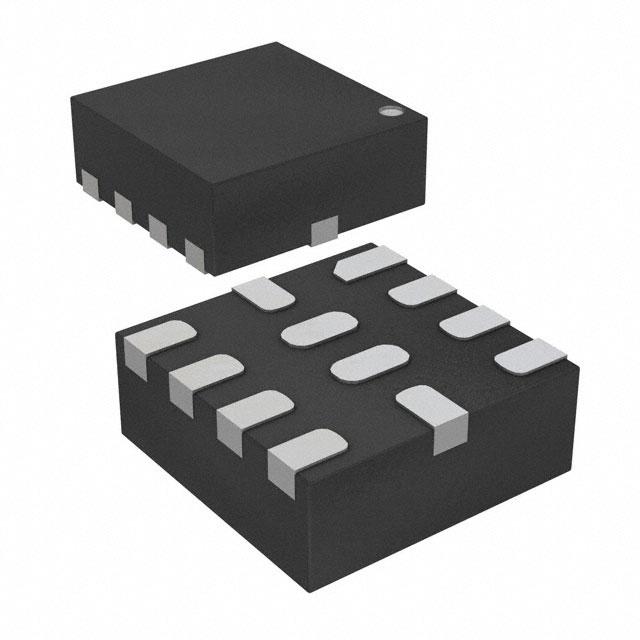

    LX7180A 是一款集成式 MOSFET 的 4A 降压调节器,封装为节省空间的 QFN12 2mm x 2mm,适用于当今的移动设备。它采用超快速的恒频迟滞控制方法,减少外部滤波组件的同时保持出色的稳压性能。LX7180A 的参考电压可以通过高达 3.4 MHz 的高速双向 I²C 总线从 0.6 V 调整至 1.195 V。此调节器的工作电压范围为 3 V 至 5.5 V,并能输出 0.6 V 至输入电压的 100%。
    主要功能
    - 4A 电流下的降压调节
    - 恒频迟滞控制以获得最佳瞬态响应
    - 1.65 MHz 固定频率 PWM 开关
    - 支持轻负载效率提升的功率节省模式(PSM)
    - 100% 占空比操作
    - 输入欠压和过压保护
    - 启用和电源良好功能
    - I²C 串行接口,高达 3.4 Mbps
    - 内部软启动
    - 周期性过流保护
    - 防止短路故障的打嗝模式
    - 通过 I²C 总线可编程七位参考电压
    - 符合 RoHS 规范
    应用领域
    - 高性能硬盘驱动器(HDD)
    - 液晶电视(LCD TV)
    - 笔记本电脑/上网本
    - 服务器和工作站
    - 显卡
    - 以太网供电设备
    - 智能手机

    技术参数


    工作条件
    - 输入电压:3.0 V - 5.5 V(瞬时可达 6.5 V)
    - 输出电压:0.6 V - 5.5 V
    - 输出电流:0 - 4 A
    - 环境温度:0°C - 85°C
    绝对最大额定值
    - 输入电压(PVIN, EN, PG, SCL, SDA, SW)到地:-0.3 V - 7 V
    - 温度范围:结温 -10°C - 150°C
    - 存储温度:-65°C - 150°C
    - 最大焊接峰值温度(40 秒):260°C (+0, -5)
    操作额定值
    - 热阻抗(θJA):典型值 30°C/W
    电气特性
    - 开关频率:1.55 MHz - 1.75 MHz
    - 输入高电平:1.1 V
    - 输入低电平:0.4 V
    - 输入电流:0.01 µA - 1 µA

    产品特点和优势


    LX7180A 集成了 MOSFET,提供高效率的降压调节。其恒频迟滞控制方法能够显著减少外部滤波组件,提高系统的整体效率。通过 I²C 接口进行设置,能够实现参考电压的精确调节,从而满足不同的应用需求。内部软启动功能可以避免开机瞬间的电流冲击,而过流和短路保护则增强了系统的可靠性。

    应用案例和使用建议


    应用案例
    LX7180A 广泛应用于高性能硬盘驱动器(HDD)、液晶电视(LCD TV)、笔记本电脑等。这些应用需要高效的电源管理,LX7180A 可以确保输出电压的稳定性和可靠性。
    使用建议
    - 在设计电路时,确保 PVIN 和 GND 之间有适当的旁路电容,以保证系统稳定性。
    - 在选择输出电感和电容时,根据提供的推荐值选择合适的组件,以获得最佳的闭环响应。
    - 注意在重载或短路条件下,调节器会自动进入打嗝模式以保护系统。

    兼容性和支持


    LX7180A 支持 I²C 串行通信,最高可达 3.4 Mbps。与各种微控制器和处理器兼容,便于集成。此外,厂商提供详细的文档和支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    问题一:系统在轻负载下效率低
    解决方案:启用功率节省模式(PSM),以提高轻负载条件下的效率。
    问题二:系统启动失败
    解决方案:检查输入电压是否超过或低于规定的范围,并确保所有引脚正确连接。
    问题三:系统出现过热警告
    解决方案:确保散热片安装得当,降低工作负载以防止过热。

    总结和推荐


    LX7180A 以其高效、稳定的性能和易于配置的特点,在众多应用场景中表现出色。其丰富的保护功能使其适用于各种严苛的工作环境。总体而言,LX7180A 是一款非常值得推荐的降压调节器产品。对于需要高效率和高稳定性的应用来说,LX7180A 是一个理想的选择。

LX7180A-01CLQ-TR参数

参数
功能 Step-Down
同步整流器 Yes
最大输出电压 5.5V
最小输出电压 600mV
开关频率 1.65MHz
拓扑 Buck
输出类型 Programmable
最大输入电压 5.5V
输出数量 1
最小输入电压 3V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LX7180A-01CLQ-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LX7180A-01CLQ-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY DC-DC稳压器 MICROCHIP TECHNOLOGY LX7180A-01CLQ-TR LX7180A-01CLQ-TR数据手册

LX7180A-01CLQ-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
