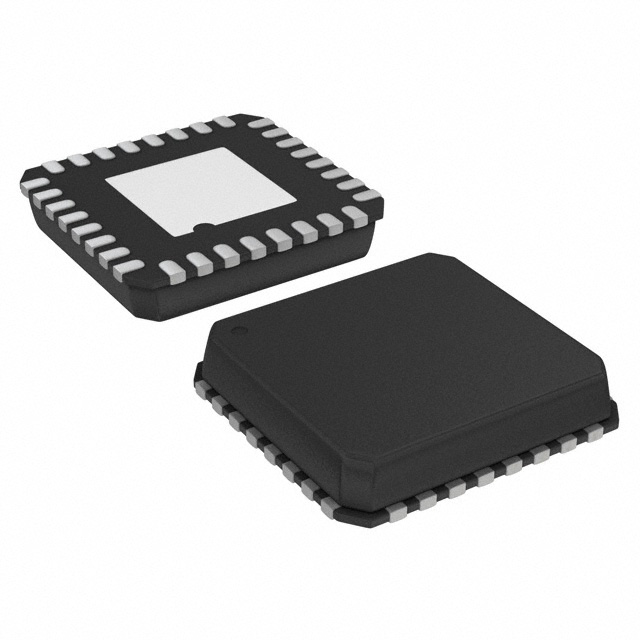

USB3300-EZK

产品分类: 其他接口芯片
产品描述: 微芯 USB 收发器, 支持USB 2.0, 32针
供应商型号: 30C-USB3300-EZK 32-QFN(5X5)
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 USB3300-EZK

USB3300-EZK概述

    高质量文章:Microchip USB3300 Hi-Speed USB PHY技术手册

    1. 产品简介


    Microchip Technology Inc. 的USB3300是一款工业级温度的高速USB物理层收发器(PHY),旨在提供高效能、低功耗的USB解决方案。USB3300采用行业标准的UTMI+低引脚接口(ULPI),通过简化接口从54个引脚减少到12个引脚。它支持高速(Hi-Speed)、全速(Full Speed)和低速(Low Speed)通信模式,并且能够充当设备、主机或者On-The-Go(OTG)设备。其小尺寸封装(5x5x0.9mm)使其适用于多种便携式电子设备,如手机、PDAs、MP3播放器等。

    2. 技术参数


    - 认证:符合USB-IF高速规范2.0版。
    - 接口:兼容ULPI 1.1版。
    - 电流消耗:未配置时典型值为54.7mA;挂起状态时典型值为83uA。
    - 保护性能:静电放电保护等级±8kV HBM,符合EIA/JESD 78 Class II标准。
    - 工作温度:工业级范围-40°C至+85°C。
    - 封装:32引脚QFN封装(RoHS合规)。

    3. 产品特点和优势


    USB3300具有以下独特的功能和优势:
    - 低延迟:最高可达43个高速时钟周期,确保快速的数据传输。
    - 电源管理:内置的1.8V调节器和短路保护机制可以延长电池寿命。
    - 多功能支持:支持高速、全速和低速通信,具备全面的OTG功能。
    - 集成度高:集成了所有必要的外部组件,仅需极少的外部元件即可实现功能。

    4. 应用案例和使用建议


    USB3300适用于多种应用场景,包括手机、PDA、MP3播放器、扫描仪、外置硬盘、数码相机、便携媒体播放器及打印机。根据手册中的应用示例,为了提高系统可靠性,建议在设计时将ULPI信号线与电源线分开布局,并合理放置去耦电容以提高抗干扰能力。

    5. 兼容性和支持


    USB3300与基于ULPI的Link层完全兼容。Microchip公司提供详尽的技术文档和支持,包括数据手册、应用笔记和技术支持服务。此外,客户还可以通过访问官方网站获取最新的软件更新和产品信息。

    6. 常见问题与解决方案


    - Q: 如何设置ULPI复位?
    - A: 写入ULPI Reset寄存器地址04h,第5位。同时,可以在设计时将该引脚接地以实现复位。

    - Q: 外部VBUS指示器如何配置?
    - A: 通过将UseExternalVbusIndicator位设置为0来配置。如果使用外部VBUS指示器,则连接至外部开关故障输出端口或外部VBUS有效比较器。

    7. 总结和推荐


    总体而言,USB3300凭借其高度集成性、灵活的功能支持和低功耗特性,在便携式电子设备市场中展现出极强的竞争力。尤其对于需要高速USB功能的产品,如智能手机和便携媒体播放器,USB3300无疑是一个理想的选择。因此,强烈推荐给追求高性能和可靠性的客户。建议在开发过程中仔细参考手册中的应用指南和电路设计建议,以确保最佳效果。

USB3300-EZK参数

参数
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

USB3300-EZK厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3300-EZK数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3300-EZK USB3300-EZK数据手册

USB3300-EZK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.825
10+ ¥ 7.3205
490+ ¥ 6.608
9800+ ¥ 6.4055
14700+ ¥ 6.3042
库存: 390
起订量: 1 增量: 490
交货地:
最小起订量为:1
合计: ¥ 9.82
直接购买
加入购物车
