KSZ8851-16MLLU-TR

产品分类: 以太网芯片
产品描述: 1 LQFP-48 黏合安装
供应商型号:
供应商:
标准整包数: 0

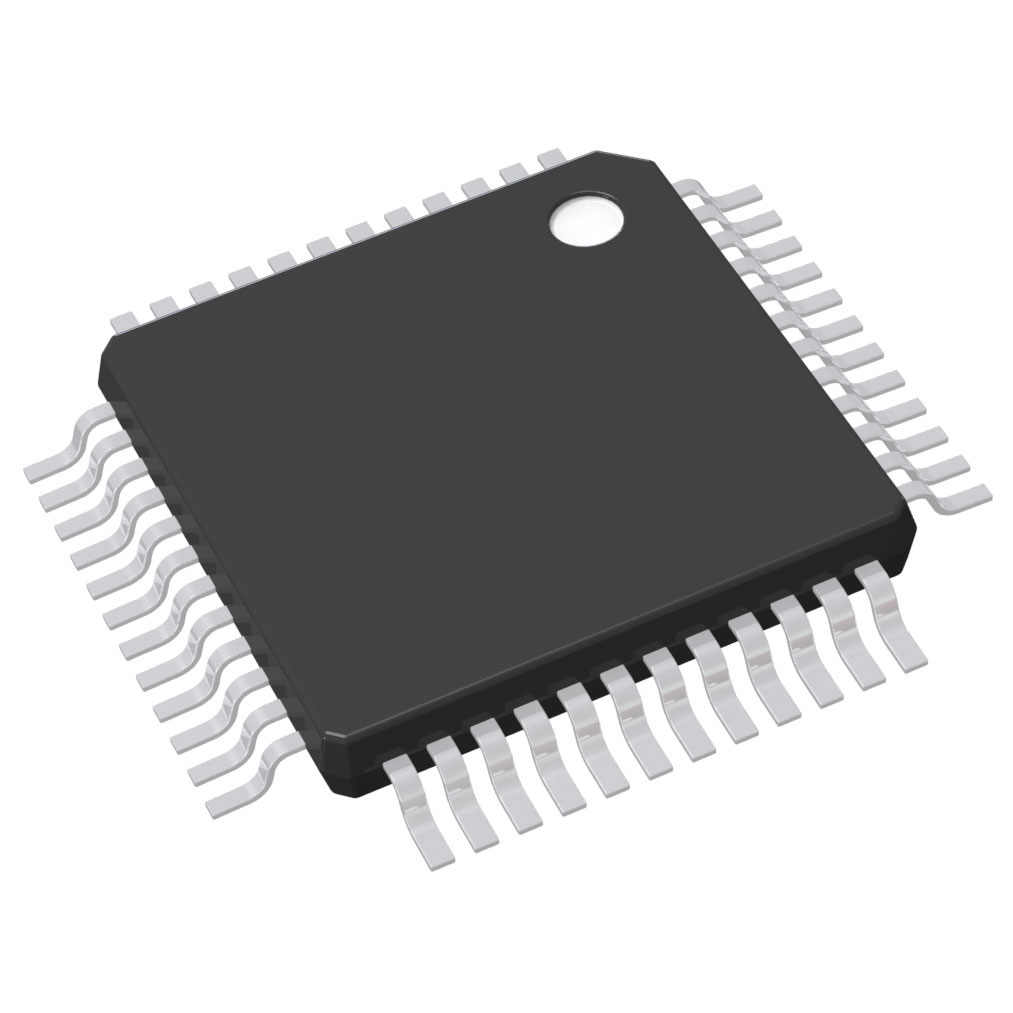

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8851-16MLLU-TR

KSZ8851-16MLLU-TR概述

    高质量文章:KSZ8851-16MLL/MLLI/MLLU 产品技术手册

    1. 产品简介


    产品类型:单端口以太网控制器(Single-Port Ethernet MAC Controller)。
    主要功能:
    - 支持IEEE 802.3/802.3u标准。
    - 内置MAC和PHY控制器,实现10BASE-T/100BASE-TX通信。
    - 具备低功耗管理和唤醒局域网(Wake-on-LAN)功能。
    - 支持多种数据帧的接收和发送,具备流量控制功能。
    应用领域:
    - 视频/音频分发系统。
    - 高端有线电视、卫星及IP机顶盒。
    - 视频和IPTV传输。
    - VoIP电话和模拟电话适配器。
    - 工业控制在延迟关键型应用中。
    - 家庭基站,具有以太网连接。
    - 工业控制传感器设备(如温度、压力、液位和阀门)。
    - 安防、运动控制和监控摄像头。
    - 车载诊断(OBD)和软件下载。

    2. 技术参数


    基本规格:
    - 支持8位或16位通用处理器接口。
    - 工作频率:10BASE-T/100BASE-TX。
    - 支持双工模式:全双工和半双工。
    - 流量控制:IEEE 802.3x全双工流控及半双工背压碰撞流控。
    - 内存:12 KB用于RX FIFO,6 KB用于TX FIFO。
    电气特性:
    - 电源电压范围:VDDA3.3:+3.1V 至 +3.5V;VDDIO:+1.7V 至 +3.5V。
    - 电气特性见表6-4,例如输入高电平电压VIH为2.0V(VDDIO=3.3V)至/1.8V(VDDIO=2.5V)至/1.3V(VDDIO=1.8V)。
    工作环境:
    - 商用温度范围:0°C 至 +70°C。
    - 工业温度范围:–40°C 至 +85°C。

    3. 产品特点和优势


    独特功能:
    - 混合模拟/数字设备设计,支持快速以太网应用。
    - 自动媒介依赖接口交叉(HP Auto-MDIX)功能。
    - LinkMD®电缆诊断能力。
    - 内部存储器较大:12 KB用于RX FIFO,6 KB用于TX FIFO。
    - 具备自适应均衡器、基线漂移校正等功能。
    - 强大的地址过滤机制。
    市场竞争力:
    - 全面兼容IEEE 802.3标准。
    - 适用于多种工业和消费级应用,提供高性能和高吞吐量。
    - 丰富的特性集支持不同的网络需求。

    4. 应用案例和使用建议


    应用场景:
    - 在视频/音频分发系统中,用于视频流的稳定传输。
    - 在高端有线电视、卫星及IP机顶盒中,实现高质量的内容传输。
    - 在家庭基站中,通过以太网连接提高设备间的通信效率。
    - 在车载诊断系统中,进行远程故障诊断和软件下载。
    使用建议:
    - 使用外部隔离变压器时,建议选择带有集成共模扼流圈的产品,以符合FCC要求。
    - 选择参考晶振时,建议使用频率为25 MHz,最大频率容差±50 ppm,最大负载电容20 pF。

    5. 兼容性和支持


    兼容性:
    - 支持8位或16位非PCI接口。
    - 支持多种处理器架构,包括Little-Endian和Big-Endian。
    - 支持HP Auto-MDIX自动媒介交叉功能。
    支持和服务:
    - 厂商提供了详细的技术文档和更新支持。
    - 客户可以通过Microchip网站获取最新的数据表、应用笔记和技术支持。
    - 用户还可以通过销售代表或技术支持工程师获得帮助。

    6. 常见问题与解决方案


    常见问题:
    1. 无法启动:检查供电电压是否在正常范围内。
    2. 通信中断:确认连接正确,检查物理层设置。
    3. 流量控制失效:调整PMECR寄存器配置,确保流量控制功能启用。
    解决方案:
    1. 确认供电电压范围在+3.1V 至 +3.5V之间。
    2. 检查连接线缆,确保正确连接。
    3. 在PMECR寄存器中设置相应的位来启用流量控制。

    7. 总结和推荐


    产品综合评估:
    - 优点:
    - 功能全面,兼容性强。
    - 高效的数据处理能力和低功耗管理。
    - 集成了LinkMD®电缆诊断功能,便于维护。
    - 适用于广泛的工业和消费级应用。
    推荐使用:
    - 该产品广泛适用于需要高效网络通信的应用场景,尤其是那些对延迟敏感的应用。对于需要高可靠性、高稳定性的应用场景,该产品是理想的选择。建议在使用过程中仔细阅读技术手册,并遵循最佳实践。

KSZ8851-16MLLU-TR参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据速率 -
收发器数量 1
通用封装 LQFP-48
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8851-16MLLU-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8851-16MLLU-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8851-16MLLU-TR KSZ8851-16MLLU-TR数据手册

KSZ8851-16MLLU-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
