USB2660I-JZX-03

产品分类: 其他接口芯片
产品描述: High Speed Ultra Fast Multi Format and SD/MMC and MS Flash Media Controller USB 2.0 3.3V Tray 64-Pin QFN EP
供应商型号: 2292613
供应商: 海外现货
标准整包数: 1

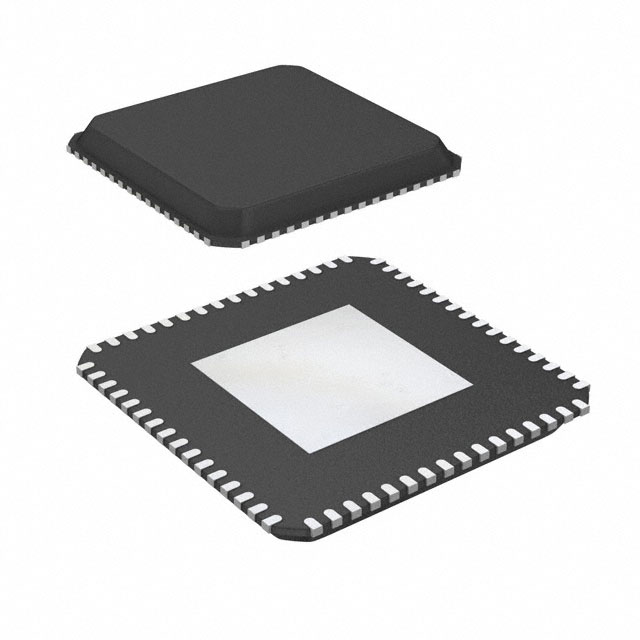

MICROCHIP TECHNOLOGY 其他接口芯片 USB2660I-JZX-03

USB2660I-JZX-03概述


    产品简介


    产品名称:SMSC USB2660/USB2660i
    产品类型:
    SMSC USB2660/USB2660i 是一款集成了高速USB 2.0集线器、多功能闪存卡控制器及双SD接口的产品。它作为一款单芯片解决方案,提供USB扩展、闪存卡读写集成和SDIO桥接功能。
    主要功能:
    - 提供超高速USB 2.0接口
    - 集成闪存卡读写功能(支持Secure Digital, MultiMediaCard, Memory Stick, xD Picture Card)
    - 双SD接口支持
    - 支持外部供电和内部电压调节
    应用领域:
    广泛应用于桌面和移动PC、打印机、GPS导航系统、媒体播放器/查看器、消费类电子产品、机顶盒、工业产品等领域。

    技术参数


    - 兼容性标准:
    - 支持SD 2.0 / MMC 4.2 / MS 1.43 / MS-Pro 1.02 / MS-Pro-HG 1.01 / MS-Duo 1.10 / xD 1.2
    - 电气特性:
    - 输入电源:3.3 V
    - 内部核心电压:1.8 V
    - 传输速率:高达35 MB/s
    - 工作环境:
    - 商用温度范围:0°C 到 +70°C
    - 工业级温度范围:-40°C 到 +85°C
    - 封装:
    - 64引脚QFN无铅、RoHS合规封装(尺寸:9x9 mm)

    产品特点和优势


    特点:
    - 2个暴露的高速USB 2.0下行端口
    - 内置的闪存卡读取器作为集线器的第三个下行端口的USB复合设备
    - 灵活的端口映射和禁用序列
    - 可编程的USB差分对引脚位置
    - 程序可调的USB收发器驱动强度
    - 高效的EMI抑制和ESD保护
    优势:
    - 成本效益高且节能的集线器控制器
    - 提供高速的数据吞吐量
    - 可配置的GPIO端口
    - 强大的外部电源兼容性和内部核心电压调节

    应用案例和使用建议


    应用场景:
    - 在桌面和移动PC上用于外设扩展
    - 与打印机集成以支持多种存储介质
    - 在GPS导航系统中实现SD卡数据读取和写入
    使用建议:
    - 建议在使用前详细了解产品手册中关于温度范围和电源管理的要求,确保在特定环境下稳定运行。
    - 利用灵活的端口映射和可编程的USB信号线位置简化PCB设计。

    兼容性和支持


    - 该产品与多种闪存卡格式兼容(如SD, MMC, MS, xD)。
    - 支持外部I2C EEPROM和SPI Flash EEPROM,允许外部配置代码。
    - 提供技术支持和文档下载服务(访问SMSC官网获取最新规格和技术支持信息)。

    常见问题与解决方案


    问题1: 在低温环境下无法正常启动。
    解决方案: 确认系统符合产品手册中规定的工业级温度范围。
    问题2: 设备不能识别某些类型的闪存卡。
    解决方案: 检查卡片是否支持所需的标准,确认卡片是否正确插入,尝试重启设备。

    总结和推荐


    总结:
    SMSC USB2660/USB2660i 是一款高性能、低成本、多功能的USB 2.0集线器和闪存卡控制器。该产品具有出色的电气特性和广泛的应用场景,特别适用于需要高速数据传输和多类型闪存卡支持的场合。
    推荐:
    鉴于其出色的性能和广泛的兼容性,SMSC USB2660/USB2660i 是一个值得推荐的产品,尤其适合对成本敏感但又需要高性能的开发人员和企业。对于任何需要在多平台环境中高效扩展USB功能并读写各种闪存卡的应用,这款产品都是一个理想的选择。

USB2660I-JZX-03参数

参数
长*宽*高 9mm*9mm*850μm
通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

USB2660I-JZX-03厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB2660I-JZX-03数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB2660I-JZX-03 USB2660I-JZX-03数据手册

USB2660I-JZX-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.9538
25+ ¥ 46.1153
100+ ¥ 45.2768
260+ ¥ 45.2768
库存: 388
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.95
直接购买
加入购物车
