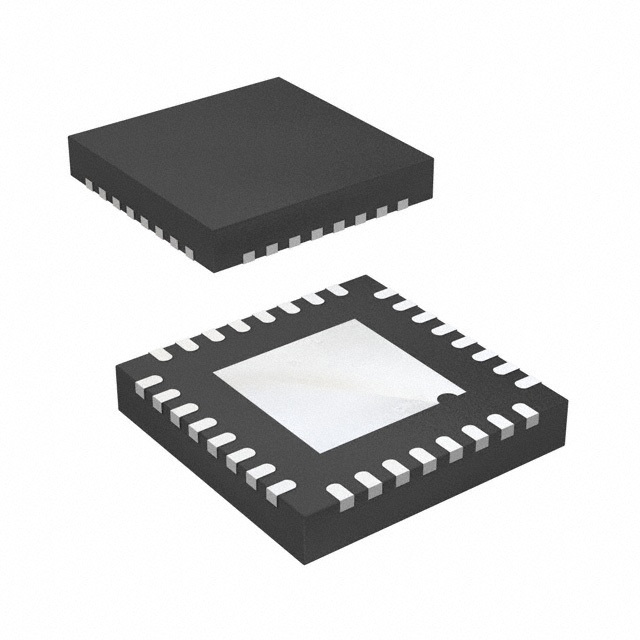

KSZ8081RNBIA-TR

产品分类: 以太网芯片
产品描述: 微芯 10 Mbps, 100 Mbps以太网收发器, QFN封装, 支持IEEE 802.3标准, 32引脚, 5 x 5 x 0.95mm
供应商型号: 31M-KSZ8081RNBIA-TR
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8081RNBIA-TR

KSZ8081RNBIA-TR概述

    KSZ8081MNX/RNB:10BASE-T/100BASE-TX 物理层收发器技术手册

    产品简介


    KSZ8081MNX/RNB 是Microchip公司生产的单芯片 10BASE-T/100BASE-TX 以太网物理层收发器。它通过标准的CAT-5非屏蔽双绞线(UTP)电缆实现数据的传输和接收。该器件集成了一个低噪声调节器,提供1.2V核心电压,并且使用片上终止电阻简化了板级设计,从而减少了板成本并简化了布局。此外,它支持媒体独立接口(MII)和减少媒体独立接口(RMII),能够直接连接到MII/RMII兼容的以太网MAC处理器和交换机。
    主要应用领域 包括游戏机、IP电话、机顶盒、IP电视、局域网模块(LOM)和打印机等。

    技术参数


    - 接口支持:MII接口、RMII v1.2 接口(带有50 MHz参考时钟输出至MAC,也可以输入50 MHz参考时钟)
    - 模式支持:支持直通模式下的100Mbps铜缆中继器
    - 管理接口:MDC/MDIO管理接口用于配置PHY寄存器
    - 中断输出:可编程中断输出
    - LED指示:LED输出用于链路、活动和速度状态指示
    - ESD评级:HBM ESD等级为6kV
    - 电源:单3.3V电源供应,支持1.8V、2.5V或3.3V的VDD I/O选项
    - 封装:32引脚(5mm×5mm)QFN封装

    产品特点和优势


    1. 集成度高:集成了低噪声调节器和片上终止电阻,简化了PCB设计。
    2. 多功能接口:支持MII和RMII接口,灵活适用于不同的MAC和交换机。
    3. 诊断功能:具备多种诊断功能,如LinkMD TDR基电缆诊断和参数化NAND树支持,有助于系统调试和故障检测。
    4. 自动协商能力:自动选择最高连接速率(10/100Mbps)和双工模式(半/全)。
    5. 节能模式:支持多种电源管理功能,包括节能和关机模式。

    应用案例和使用建议


    游戏机:
    在游戏机中,高稳定性与低延迟至关重要。该器件通过自动协商和自动MDI/MDI-X检测功能,确保在不同类型网线连接下依然保持最佳性能。建议在游戏中启用自动协商,以实现最优的网络连接速度和双工模式。
    IP电话:
    在IP电话应用中,需要保证高质量的通话体验。该器件的HP Auto MDI/MDI-X功能可以可靠检测和纠正直通和交叉网线连接问题。为了优化性能,可以在配置时启用全双工模式,以实现更好的数据吞吐量。

    兼容性和支持


    - 兼容性:支持MII和RMII接口,可直接连接到MII/RMII兼容的MAC处理器和交换机。
    - 技术支持:厂商提供了详细的文档和技术支持,包括在线网站上的最新数据表更新。若有任何疑问或反馈,可以通过指定邮箱联系文档错误处理部门。

    常见问题与解决方案


    - 问题:在启动过程中,MAC侧可能拉高TXEN引脚,导致冲突。
    - 解决方案:检查Register 16h, Bit [15],并考虑添加外部下拉电阻以避免此类情况。
    - 问题:在系统调试过程中,可能出现误报的错误指示。
    - 解决方案:检查NAND树配置,确保正确设置,并启用适当的诊断功能。

    总结和推荐


    总结:KSZ8081MNX/RNB 物理层收发器凭借其高度集成的设计、全面的诊断功能以及强大的自动协商能力,成为适用于多种应用场景的理想选择。尤其适合对网络稳定性要求较高的场合。
    推荐:鉴于其卓越的功能和广泛的应用范围,强烈推荐使用此器件来构建高可靠性、高性能的以太网连接解决方案。

KSZ8081RNBIA-TR参数

参数
收发器数量 1
最大工作供电电压 3.465V
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

KSZ8081RNBIA-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8081RNBIA-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8081RNBIA-TR KSZ8081RNBIA-TR数据手册

KSZ8081RNBIA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.11
10+ ¥ 5.05
30+ ¥ 4.48
100+ ¥ 4.05
500+ ¥ 3.86
1000+ ¥ 3.66
库存: 3000
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 6.11
直接购买
加入购物车
