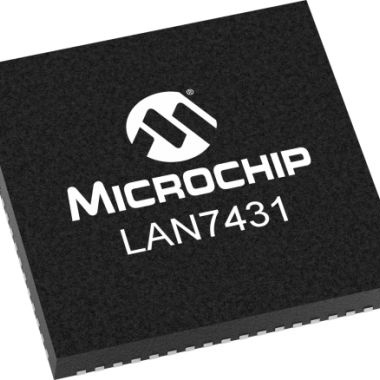

LAN7431T/YXX

产品分类: 以太网芯片
产品描述: 1 1.14V 1.32V 2.5 GT/s SQFN-72 贴片安装
供应商型号: 579-LAN7431T/YXX
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 LAN7431T/YXX

LAN7431T/YXX概述


    产品简介


    LAN7430/LAN7431是一款高度集成的PCIe到千兆以太网控制器,具有IEEE Std 1588TM-2008精确时间协议(PTP)和先进的电源管理功能。它提供了一种高性能且成本效益高的PCIe/以太网桥接解决方案,适用于汽车和工业应用。
    主要功能
    - 集成10/100/1000 Mbps以太网PHY端口
    - 支持IEEE 802.3az节能以太网(EEE)
    - 支持RGMII v1.3和v2.0/MII MAC端口
    - 集成PCIe端点控制器、DMA控制器、接收过滤引擎、FIFO控制器、以太网MAC、EEPROM控制器、OTP内存、TAP控制器、PME及时钟/复位/电源管理功能
    应用领域
    - 汽车娱乐信息系统/远程通信
    - PCIe到千兆以太网适配器/桥接器
    - 嵌入式系统中的PCIe到千兆以太网
    - 千兆背板
    - LTE调制解调器
    - 网络摄像机
    - 工业PC(IPC)
    - 测试仪器/工业

    技术参数


    核心参数
    - PCIe 3.1 PHY支持1Lane,速率为2.5GT/s
    - 集成RGMII v1.3和v2.0/MII MAC端口
    - 10/100/1000 Mbps全双工操作
    - 支持10BASE-Te TX振幅降低
    - IEEE 1588TM-2008 PTP支持
    - PCIe PME消息传输
    - 多通道DMA控制器
    - 支持低功耗模式(L0s, L1, L1.1, L1.2)
    电源管理
    - 支持PCI-PM和ASPM L0s和L1
    - D3热/冷检测支持
    - WoL(Wake-on-LAN)支持
    环境条件
    - 商业温度范围(0°C至+70°C)
    - 工业温度范围(-40°C至+85°C)
    - 汽车级温度范围(-40°C至+105°C)

    产品特点和优势


    独特功能
    - 内置自协商和自动MDIX支持
    - 自动检测信号质量
    - 静音线缆技术(Quiet-WIRE)减少线路发射
    - 节能以太网支持
    - 支持PCIe和MAC地址配置参数预加载
    优势
    - 高度集成化设计
    - 支持多种电源管理和低功耗模式
    - 广泛的温度适应性
    - 丰富的接口和通信功能

    应用案例和使用建议


    应用案例
    - 汽车娱乐信息系统中用于车载网络通信
    - 工业环境中作为千兆以太网桥接器
    - 网络摄像机中的数据传输
    使用建议
    - 在工业环境中,考虑使用工业温度范围的版本
    - 对于汽车应用,选择汽车级温度范围的版本
    - 利用低功耗模式以延长电池寿命

    兼容性和支持


    兼容性
    - 支持PCIe 3.1标准
    - 支持多种接口标准(RGMII, MII, 10BASE-T, 100BASE-TX, 1000BASE-T)
    支持服务
    - Windows 7/8/8.1/10系统驱动支持
    - Linux驱动支持
    - Android驱动支持
    - 提供编程和测试工具

    常见问题与解决方案


    常见问题
    - 设备无法正常启动
    - 电源管理设置不当导致功耗异常
    解决方案
    - 确保正确连接电源并检查电源适配器
    - 调整电源管理设置,启用适当的低功耗模式

    总结和推荐


    综合评估
    - LAN7430/LAN7431以其高性能和集成度在多种应用中表现出色,特别是在汽车和工业环境中。
    - 支持广泛的温度范围和多种电源管理模式,使其成为灵活可靠的解决方案。
    推荐
    - 强烈推荐在需要高速数据传输和先进电源管理的系统中使用LAN7430/LAN7431。其强大的集成能力和广泛的支持使其成为各种应用的理想选择。

LAN7431T/YXX参数

参数
收发器数量 1
最大工作供电电压 1.32V
最小工作供电电压 1.14V
数据速率 2.5 GT/s
通用封装 SQFN-72
安装方式 贴片安装
零件状态 在售

LAN7431T/YXX厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN7431T/YXX数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN7431T/YXX LAN7431T/YXX数据手册

LAN7431T/YXX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 5.8695 ¥ 49.5973
库存: 0
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 0
