首页  >  产品百科  >  KSZ9893RNXI

KSZ9893RNXI

产品分类: 以太网芯片
产品描述: 1.71V,2.375V,3.135V 1.89V,2.625V,3.465V 10Mbps,100Mbps,1Gbps QFN-64 贴片安装 8mm*8mm*850μm
供应商型号: KSZ9893RNXI
供应商: 云汉优选
标准整包数: 260

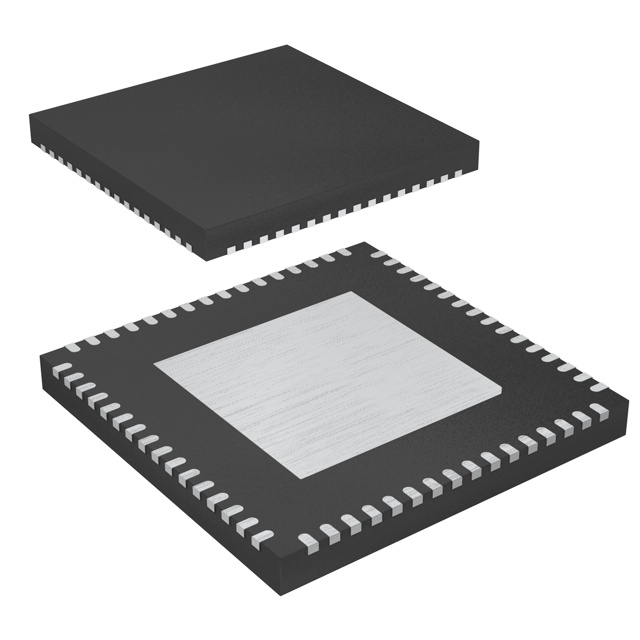

MICROCHIP TECHNOLOGY 以太网芯片 KSZ9893RNXI

KSZ9893RNXI概述


    产品简介


    KSZ9893RNX 是一款高度集成的三层管理千兆以太网交换机,由 Microchip Technology Inc. 生产。它集成了一个支持 IEEE 802.3 标准的第二层+管理的千兆以太网交换机,两个 10BASE-T/100BASE-TX/1000BASE-T 物理层收发器(PHY),以及一个配置了 RGMII/MII/RMII 接口的 MAC 端口,可用于直接连接到主机处理器/控制器、另一个以太网交换机或以太网 PHY 收发器。该芯片主要用于独立的 10/100/1000Mbps 以太网交换机、VoIP 基础设施交换机、宽带网关/防火墙、Wi-Fi 接入点、集成 DSL/CABLE 调制解调器、安全监控系统、工业控制/自动化交换机以及网络测量和控制系统等。

    技术参数


    - 端口数量: 3 个(两个集成 PHY 端口,一个可配置外部 MAC 端口)
    - 接口类型: 10/100/1000BASE-T, RGMII/MII/RMII
    - 最大帧长度: 支持高达 9000 字节的巨帧
    - VLAN 支持: 最多支持 128 个活动 VLAN 组,4096 个 VLAN ID
    - 流量控制: 支持 IEEE 802.3x 全双工流控和半双工回压碰撞控制
    - 电源管理: IEEE 802.3az 能效以太网 (EEE) 和 Wake-on-LAN (WoL) 低功耗待机模式
    - 工作温度范围: 商用温度范围为 0°C 到 +70°C,工业温度范围为 -40°C 到 +85°C
    - 封装类型: 64 引脚 VQFN (8 x 8mm) 无铅封装

    产品特点和优势


    KSZ9893RNX 的主要特点是其非阻塞线速以太网交换结构和完整的转发和过滤控制,包括基于端口的 ACL 过滤。该芯片还支持完整的 VLAN 和 QoS 功能,包括 IEEE 802.1p/q 标签插入/移除、速率限制和广播风暴保护。其能源效率特性包括 IEEE 802.3az 能效以太网 (EEE) 和 Wake-on-LAN (WoL) 低功耗待机模式,使其适用于节能系统要求。这些功能使该产品在各种应用中具有显著的市场竞争力。

    应用案例和使用建议


    该产品适用于多种应用场景,如独立的 10/100/1000Mbps 以太网交换机、VoIP 基础设施交换机、宽带网关/防火墙、Wi-Fi 接入点、集成 DSL/CABLE 调制解调器、安全监控系统、工业控制/自动化交换机及网络测量和控制系统。例如,在智能工厂环境中,该交换机可以用于实现高效的数据传输和管理。使用建议包括在设计时考虑散热和电源管理,确保在高负载下的稳定运行。

    兼容性和支持


    该产品与不同类型的以太网设备和控制器兼容,可以通过 SPI、I2C、MIIM 接口进行灵活的管理。制造商提供了全面的技术支持和文档资源,帮助客户更好地理解和使用该产品。此外,Microchip 提供在线支持和服务,包括技术支持请求、技术文档和软件更新。

    常见问题与解决方案


    根据技术手册,常见的问题可能包括安装过程中出现的错误和设备初始化问题。例如,如果出现连接问题,可以检查物理连接和端口配置;如果初始化失败,可以检查电源管理设置和软件配置。具体解决方案可以在手册的故障排除章节中找到。

    总结和推荐


    总体而言,KSZ9893RNX 是一款高性能、多功能且易于使用的以太网交换机,特别适合需要高带宽、强 QoS 控制和节能特性的应用。其丰富的功能和强大的管理能力使其在市场上具有很强的竞争力。建议对于需要高效、可靠数据传输的应用场景,选择此产品作为理想的解决方案。

KSZ9893RNXI参数

参数
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 -
最大工作供电电压 1.89V,2.625V,3.465V
最小工作供电电压 1.71V,2.375V,3.135V
长*宽*高 8mm*8mm*850μm
通用封装 QFN-64
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KSZ9893RNXI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9893RNXI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9893RNXI KSZ9893RNXI数据手册

KSZ9893RNXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
260+ ¥ 62.79
520+ ¥ 61.698
780+ ¥ 61.152
库存: 1059
起订量: 260 增量: 260
交货地:
最小起订量为:260
合计: ¥ 16325.4
直接购买
加入购物车
