KSZ8895MLXI

产品分类: 以太网芯片
产品描述: 1.14V,3.135V 1.26V,3.465V 10Mbps,100Mbps QFP 支架安装,贴片安装 14mm*14mm*1.4mm
供应商型号: KSZ8895MLXI
供应商: 云汉优选
标准整包数: 1

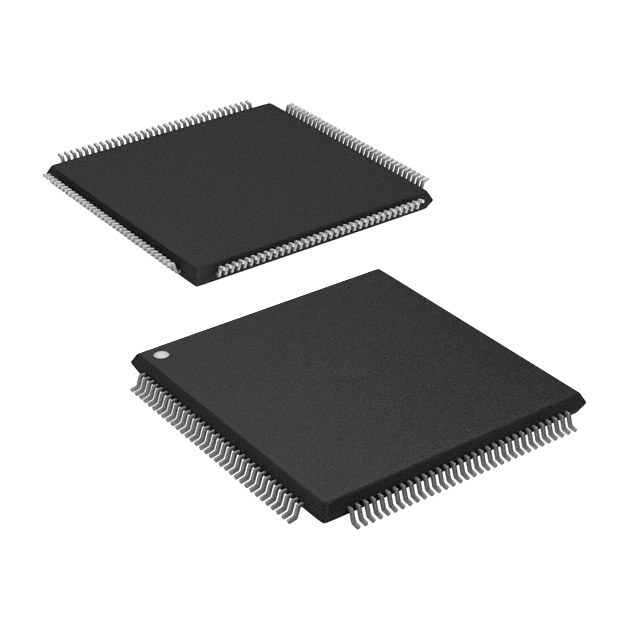

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8895MLXI

KSZ8895MLXI概述

    KSZ8895MQX/RQX/FQX/MLX: 高度集成的五端口管理型以太网交换机

    产品简介


    KSZ8895MQX/RQX/FQX/MLX是一款高度集成的、支持IEEE 802.1q VLAN的五端口管理型以太网交换机,适用于低成本、低功耗的10/100 Mbps五端口交换系统。该芯片通过内置的终止电路、内部核心电源控制器以及高带宽共享内存交换结构,支持非阻塞配置,广泛应用于VoIP电话、游戏盒、工业控制等领域。

    技术参数


    - 基本功能
    - 支持最多128个活动VLAN组(共4096个VLAN ID)
    - 支持静态MAC表,可存储多达32条记录
    - 端口级别VLAN ID标签/无标签选项
    - 基于入口端口的IEEE 802.1p/q标签插入或移除
    - 每端口基础的入口和出口速率限制
    - 全局和端口级别的广播风暴保护(百分比控制)
    - 性能参数
    - 内置1.4 Gbps高性能内存带宽
    - 集成双MII接口,支持MAC 5和PHY 5
    - 支持未知单播/多播地址和未知VID数据包过滤
    - IEEE 802.1d快速生成树协议(RSTP)支持
    - 支持IGMP v1/v2 Snooping (IPv4) 协议
    - 电气特性
    - 工作电压:3.3V供电,支持3.3V VDDIO,内部1.2V LDO控制器
    - 工作温度范围:商业级0°C至+70°C;工业级–40°C至+85°C
    - 功耗:<0.5W(全芯片单独运行)


    产品特点和优势


    - 灵活的配置:提供多种配置选项,支持不同的MAC和PHY接口
    - 先进的QoS支持:支持802.1p和DiffServ优先级划分,具备重映射802.1p优先级字段的功能
    - 集成度高:集成了五个MAC和五个PHY,完全符合IEEE 802.3u标准
    - 低功耗设计:采用动态时钟树关断功能,支持能耗检测模式
    - 管理功能丰富:通过SPI和SMI接口访问所有MAC和PHY寄存器,支持串行网络接口(SNI)

    应用案例和使用建议


    - 典型应用:
    - VoIP电话
    - 游戏盒
    - 工业控制
    - IPTV前端
    - SOHO住宅网关
    - 宽带网关/防火墙/VPN
    - 一体化DSL/Cable调制解调器
    - 无线LAN接入点 + 网关
    - 使用建议:
    - 在配置交换机时,应考虑端口连接的类型(铜线或光纤),根据需要设置VLAN标签和无标签选项。
    - 针对多播流量,启用IGMP Snooping来实现高效的数据包过滤。
    - 利用IEEE 802.1p/q标签和RSTP协议,优化网络的流量管理和冗余配置。

    兼容性和支持


    - 兼容性:支持MII/RMII接口,与其他标准以太网设备兼容
    - 厂商支持:Microchip提供技术支持和服务,可以通过其官网获取最新的文档和更新

    常见问题与解决方案


    - 问题1:交换机启动后无法正常通信
    - 解决方法:检查物理连接,确保网线质量良好,并确认所有端口已正确配置。
    - 问题2:端口流量控制不正常
    - 解决方法:重新设置端口的优先级,调整QoS配置,确保流量按照预期进行优先级划分。
    - 问题3:无法通过SNMP访问交换机
    - 解决方法:确保网络管理软件已正确配置,并且已启用相应的管理接口。如果仍无法访问,联系技术支持寻求帮助。

    总结和推荐


    KSZ8895MQX/RQX/FQX/MLX凭借其高度集成的设计、丰富的管理功能、优秀的QoS支持以及低功耗特性,在10/100 Mbps五端口交换机市场上具有明显的优势。无论是对成本敏感的应用还是对性能要求高的应用,这款交换机都是一个非常值得推荐的选择。它不仅能够满足当前的网络需求,还能够很好地应对未来的升级和扩展。

KSZ8895MLXI参数

参数
数据速率 10Mbps,100Mbps
收发器数量 -
最大工作供电电压 1.26V,3.465V
最小工作供电电压 1.14V,3.135V
长*宽*高 14mm*14mm*1.4mm
通用封装 QFP
安装方式 支架安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KSZ8895MLXI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8895MLXI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8895MLXI KSZ8895MLXI数据手册
