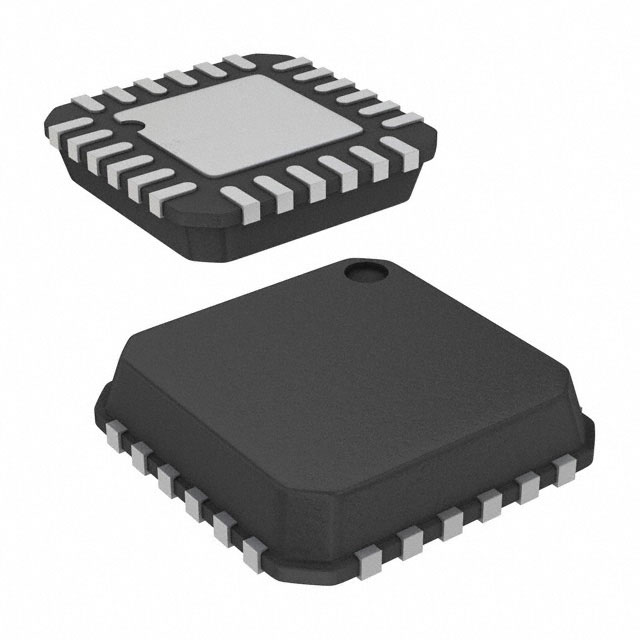

USB3318-CP-TR

产品分类: 其他接口芯片
产品描述: USB Transceiver 1TR 24-Pin QFN T/R
供应商型号: USB3318-CP-TR
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 其他接口芯片 USB3318-CP-TR

USB3318-CP-TR概述

    SMSC USB3318 Hi-Speed USB Transceiver

    1. 产品简介


    SMSC USB3318是一款用于高速USB连接的收发器,通过1.8V到3.3V的ULPI接口提供灵活的电源管理选项。它专为需要最小化板空间、功耗和接口引脚的应用而设计。这款设备广泛应用于手机、PDA、MP3播放器、GPS导航仪、扫描仪、外置硬盘、数码相机、便携式媒体播放器、娱乐设备、打印机、机顶盒、视频录制/播放系统、IP和视频电话、游戏主机及POS终端等。

    2. 技术参数


    - 工作电压: 1.8V至3.3V(±10%)
    - 接口: 支持UTMI+ Level 3,作为单数据速率(SDR)PHY兼容ULPI 1.1规范
    - 时钟: 13MHz参考时钟,具有输入驱动容差(0到3.6V)和抗噪声能力
    - 其他功能:
    - 睡眠模式下所有ULPI引脚三态,部分进入低电流状态
    - 支持全速预序,低速保持脉冲
    - 支持高速帧同步(SOF)和低速保持脉冲
    - 兼容USB-IF的“高速”标准
    - 内部集成5V电缆短路保护(ID、DP、DM线)
    - 内置低抖动PLL,用于高速USB 480MHz操作
    - 集成电池至3.3V低压降稳压器(LDO)
    - 内置ESD保护电路,最高可达±15kV
    - 工业级工作温度范围:-40°C到+85°C
    - 包装选项:24针QFN无铅RoHS合规封装(4x4x0.90mm高度)

    3. 产品特点和优势


    SMSC USB3318的显著特点是其高集成度、低功耗和对多种USB协议的支持。得益于flexPWR技术,该设备特别适用于需要低功耗运行的电池供电设备。此外,内部集成的ESD保护电路提供了卓越的可靠性和耐久性,确保了长期稳定的性能。其多功能性使其能够广泛应用于消费电子、通信设备、工业控制系统等多个领域。

    4. 应用案例和使用建议


    在实际应用中,SMSC USB3318被广泛应用于移动设备(如智能手机、平板电脑)、便携式媒体播放器以及各种消费电子产品中。其低功耗特性和广泛的接口兼容性使其成为理想的选择。例如,在便携式多媒体播放器中,可以利用其低功耗特性延长电池寿命。而在工业控制设备中,可以通过使用其工业级的工作温度范围提高可靠性。
    使用建议方面,由于其灵活的电源管理和多种工作模式,开发者可以根据具体应用的需求选择最合适的配置。此外,对于长时间运行的应用,建议使用其低功耗睡眠模式以节省能源。在设计上,要注意其接口信号和时序要求,以确保最佳性能。

    5. 兼容性和支持


    SMSC USB3318支持ULPI接口,并兼容UTMI+ Level 3。制造商提供了详细的技术文档和支持资源,帮助用户进行产品集成和调试。此外,针对特定应用的参考设计和应用指南也可以在其官方网站获取。

    6. 常见问题与解决方案


    - 问题: 如何检测充电器中的ID电阻?
    - 解决方案: 参考手册中的ID电阻检测电路,正确配置和读取ID引脚上的电阻值。

    - 问题: 为何出现信号异常?
    - 解决方案: 检查时钟源和电源供应,确保时钟和电源稳定。

    7. 总结和推荐


    综上所述,SMSC USB3318是一款高性能、低功耗的高速USB收发器,非常适合需要高效USB连接和低功耗特性的应用。其广泛的接口兼容性和丰富的内置功能使其成为市场上非常有竞争力的产品。对于需要高性能USB连接的设计师来说,这无疑是一个值得考虑的选择。

USB3318-CP-TR参数

参数
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

USB3318-CP-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

USB3318-CP-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY USB3318-CP-TR USB3318-CP-TR数据手册

USB3318-CP-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 13.334
2000+ ¥ 13.098
3000+ ¥ 12.98
库存: 12000
起订量: 1000 增量: 5000
交货地:
最小起订量为:1000
合计: ¥ 13334
