首页  >  产品百科  >  KSZ8842-PMBL-AM

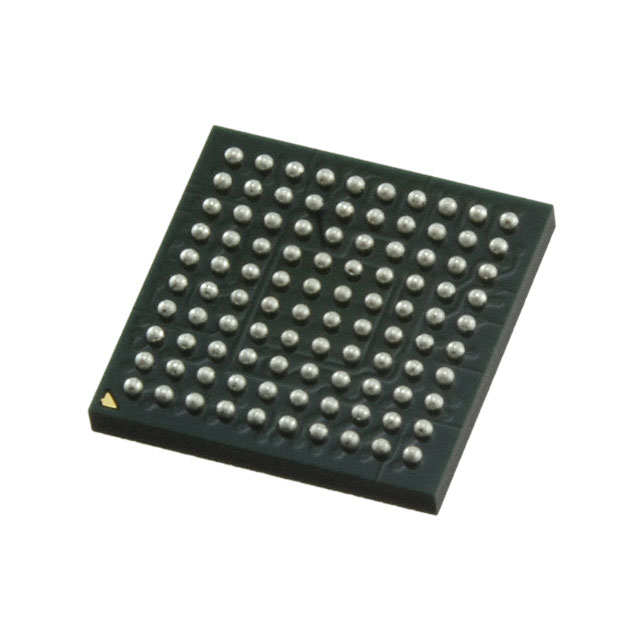

KSZ8842-PMBL-AM

产品分类: 以太网芯片
产品描述: 2 3.1V 3.5V 10Mbps,100Mbps LFBGA-100 贴片安装
供应商型号: 576-3348-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8842-PMBL-AM

KSZ8842-PMBL-AM概述


    产品简介


    产品概述
    KSZ8842-PMQL/PMBL 是一款高性能的双端口以太网交换芯片,具备强大的管理功能,适用于工业以太网、嵌入式以太网及快乙太网等多种应用场景。该芯片集成了10/100 Mbps的物理层收发器,并配备了一个32位/33 MHz的PCI处理器接口,能够实现快速的数据包转发。
    主要功能
    - 非阻塞交换结构,支持高达1K条目的MAC地址查找引擎。
    - 兼容IEEE802.3u标准,提供全双工流量控制。
    - 支持VLAN(虚拟局域网)配置,可设置多达16个VLAN组。
    - 内置多种QoS(服务质量)优先级管理机制。
    - 支持远程故障诊断及链路回环模式。
    应用领域
    - 视频分配系统
    - 高端机顶盒
    - 工业自动化控制
    - 安防监控摄像头
    - 基于IP的视频传输

    技术参数


    主要技术指标
    - 非阻塞交换架构,最大可支持1K MAC地址查找
    - IEEE 802.3u标准完全兼容
    - IEEE 802.3x全双工流控(暂停模式)
    - IEEE 802.1Q VLAN支持,最多16组
    - IEEE 802.1p/Q标签插入/移除(出口端口)
    - 广播风暴保护
    - 直接转发模式,处理器识别入口和指定出口端口
    - 支持IGMP v1/v2侦听,用于多播包过滤
    - 支持IPV6 MLD侦听
    电气特性
    - 电压范围:3.3V单电源供电
    - 温度范围:
    - 商用级:0°C 到 +70°C
    - 工业级:–40°C 到 +85°C
    - 功耗模式:完全硬件掉电模式
    - 封装选项:
    - 128引脚PQFP封装
    - 100球LFBGA封装

    产品特点和优势


    独特功能
    - 集成的32位/33 MHz PCI处理器接口,实现了低延迟的实时传输。
    - 动态缓冲内存管理机制,保证了视频传输中的图像不发生抖动。
    - 四个优先级队列,分别处理语音、视频、数据和控制包。
    - 微软LinkMD电缆诊断工具,可以确定电缆长度、诊断故障线缆并确定故障距离。
    - 惠普自动MDI-X交叉连接,支持禁用和启用选项。
    市场竞争力
    - 高效的QoS管理机制,使得数据传输更为稳定可靠。
    - 强大的VLAN功能,支持复杂网络结构下的灵活组网。
    - 丰富的故障检测与诊断功能,提高了系统的可靠性和可维护性。

    应用案例和使用建议


    实际应用场景
    - 工业自动化:在对实时性要求较高的工业控制系统中,KSZ8842-PMQL/PMBL可以通过重复器模式降低延迟,实现低至310纳秒的超低延迟传输。
    - 视频监控:支持高达1916字节的巨型帧,适合高清视频流传输。
    - 网络通信:通过动态缓冲内存管理机制,确保了即使在网络拥堵情况下也能保持稳定的视频传输质量。
    使用建议
    - 在工业控制应用中,考虑到温度范围较广,建议选择工业级封装(–40°C 到 +85°C),以确保设备在恶劣环境下的稳定性。
    - 对于大规模部署的应用场景,建议配置多个优先级队列来更好地管理不同类型的数据流,提高整体网络性能。

    兼容性和支持


    兼容性
    - 支持主流的PCI总线协议,易于与现有的PCI系统集成。
    - 支持广泛的网络标准,如IEEE 802.3u,兼容各种网络设备。
    厂商支持
    - 提供全面的技术文档及详细的开发指南,帮助用户进行产品选型与应用开发。
    - 设立技术支持热线及在线社区,为用户提供全方位的技术支持服务。

    常见问题与解决方案


    问题一:如何配置和初始化?
    解决方案:详细查阅产品数据手册第3章“功能描述”,严格按照步骤操作即可完成初始化。
    问题二:如何进行故障诊断?
    解决方案:利用内置的LinkMD电缆诊断工具进行故障检测,并参考产品手册中的相关章节进行故障排除。
    问题三:如何处理数据包丢失?
    解决方案:检查网络配置,确保各端口之间的流量均衡;同时检查是否有广播风暴,使用广播风暴保护功能进行防护。

    总结和推荐


    综合评价
    KSZ8842-PMQL/PMBL是一款专为工业和商业环境设计的高性能双端口以太网交换机。它具有强大而灵活的管理功能、高可靠性的故障检测与诊断机制、以及广泛的应用场景,使其成为当前市场上的一款极具竞争力的产品。
    推荐意见
    鉴于其出色的技术性能和广泛的应用领域,强烈推荐在工业自动化、安防监控及网络通信等项目中选用KSZ8842-PMQL/PMBL作为核心交换设备。对于需要高带宽、低延迟及高稳定性的网络应用,这款产品无疑是最佳选择。

KSZ8842-PMBL-AM参数

参数
最大工作供电电压 3.5V
最小工作供电电压 3.1V
数据速率 10Mbps,100Mbps
收发器数量 2
通用封装 LFBGA-100
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,托盘

KSZ8842-PMBL-AM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8842-PMBL-AM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8842-PMBL-AM KSZ8842-PMBL-AM数据手册

KSZ8842-PMBL-AM封装设计

查看详情并下载
Symbol
Footprint
3D Model
