LAN9354I/ML

产品分类: 以太网芯片
产品描述: 3 1.8V 3.3V 10Mbps,100Mbps QFN 贴片安装
供应商型号: LAN9354I/ML
供应商: 云汉优选
标准整包数: 100

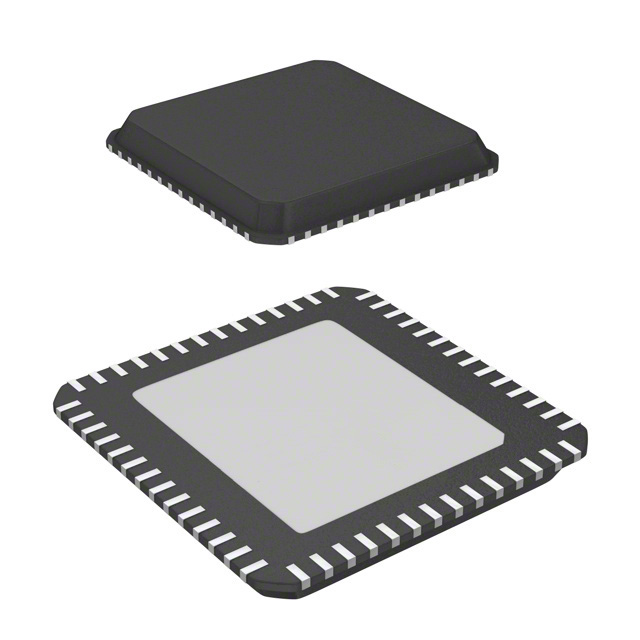

MICROCHIP TECHNOLOGY 以太网芯片 LAN9354I/ML

LAN9354I/ML概述


    产品简介


    基本介绍
    LAN9354是一款高性能的3端口管理型以太网交换机,适用于嵌入式应用中对性能、灵活性、易集成性和系统成本控制的需求。该交换机集成了10/100 Mbps以太网交换系统的所有功能,包括交换结构、包缓冲区、缓冲管理器、媒体访问控制器(MACs)、物理层收发器(PHY transceivers)和串行管理接口。它符合IEEE 802.3(全双工/半双工10BASE-T和100BASE-TX)以太网协议、IEEE 802.3az节能以太网(EEE)(仅限100Mbps)以及802.1D/802.1Q网络管理协议规范,确保与行业标准的以太网和快速以太网应用的兼容性。通过外部光纤收发器可以支持100BASE-FX。
    应用领域
    LAN9354广泛应用于多种设备中,例如:
    - 有线电视、卫星和IP机顶盒
    - 数字电视和录像机
    - VoIP/视频电话系统、家庭网关
    - 测试/测量设备和工业自动化

    技术参数


    核心特性
    - 高效的3端口交换结构,支持VLAN、QoS包优先级划分、速率限制、IGMP监控和管理功能
    - 集成的以太网PHY,支持HP自动MDIX
    - 符合能源高效以太网802.3az标准
    - 支持Wake on LAN (WoL)
    - 内置IEEE 1588v2硬件时间戳单元
    - 支持电缆诊断
    - 变压范围:1.8V至3.3V的可变电压输入输出
    - 内置1.2V调节器,实现单3.3V供电操作
    具体参数
    - 缓冲RAM容量:32K
    - 转发表条目数:512
    - VLAN支持:16组
    - 端口数量:3个
    - 每个端口支持4个独立的传输队列
    - 固定或加权出口优先级服务
    - 输入优先级基于VLAN标签、目的地址查找、TOS、DIFFSERV或端口默认值
    - 程序化流量类别映射基于输入优先级
    - 在入口处支持彩色标记和随机早期丢弃的可编程速率限制
    - 在出口处支持漏桶算法的可编程速率限制
    - 支持IGMP v1/v2/v3监控,用于多播包过滤
    - 可编程广播风暴保护,全局控制和每端口启用
    - 缓冲区使用限制
    - 动态队列内存
    - 可编程MAC地址过滤

    产品特点和优势


    LAN9354的主要优势在于其强大的交换结构功能,其中包括:
    - 高性能缓冲管理和转发机制
    - 多层级的QoS包优先级划分
    - 强大的端口管理能力
    - 支持IEEE 1588v2时间同步协议,提高时间准确性
    - 丰富的电源管理和省电功能,支持多种唤醒模式

    应用案例和使用建议


    应用案例
    LAN9354在数字电视、家庭网关和工业自动化设备中的应用尤其广泛。例如,在家庭网关中,LAN9354可以作为中央节点,连接不同的设备如路由器、打印机和存储设备,提供高效的数据传输和管理。
    使用建议
    - 在部署过程中,建议使用外部光纤收发器以支持100BASE-FX。
    - 利用内置的IGMP监控和多播包过滤功能,可以更有效地管理和控制多播数据流。
    - 配置合适的QoS设置,以保证关键应用的带宽需求。

    兼容性和支持


    兼容性
    - LAN9354具有良好的兼容性,支持广泛的网络协议和标准,可以与各种类型的以太网设备和系统无缝集成。
    - 该产品支持多种唤醒模式,包括WoL、广播唤醒和完美目标地址唤醒,增强了系统的灵活性和可靠性。
    支持信息
    - Microchip公司提供了详尽的技术文档和支持资源,帮助客户更好地理解和使用该产品。
    - 如有任何疑问或需要进一步的帮助,可以通过电子邮件联系技术支持团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法连接到网络 | 检查连接的物理链路,确保所有连接正确且无损坏。 |
    | 数据传输速度慢 | 调整QoS设置,确保关键应用获得足够的带宽。 |
    | 设备不能自动恢复 | 检查电源管理和唤醒设置,确保设备能够正确进入和退出低功耗状态。 |

    总结和推荐


    LAN9354凭借其高性能、灵活的配置选项和广泛的应用场景,成为一款极具竞争力的产品。无论是对于家庭网络还是工业应用,它都能够提供稳定可靠的服务。因此,强烈推荐将LAN9354用于需要高带宽和严格数据管理的环境中。

LAN9354I/ML参数

参数
最大工作供电电压 3.3V
最小工作供电电压 1.8V
数据速率 10Mbps,100Mbps
收发器数量 3
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

LAN9354I/ML厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LAN9354I/ML数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY LAN9354I/ML LAN9354I/ML数据手册

LAN9354I/ML封装设计

查看详情并下载
Symbol
Footprint
3D Model
