KSZ8061MNXI-TR

产品分类: 以太网芯片
产品描述: 1 1.8V;2.5V;3.3V 3.465V 100Mbps QFN 贴片安装,黏合安装 5mm*5mm*830μm
供应商型号: 579-KSZ8061MNXI-TR
供应商: Mouser
标准整包数: 1

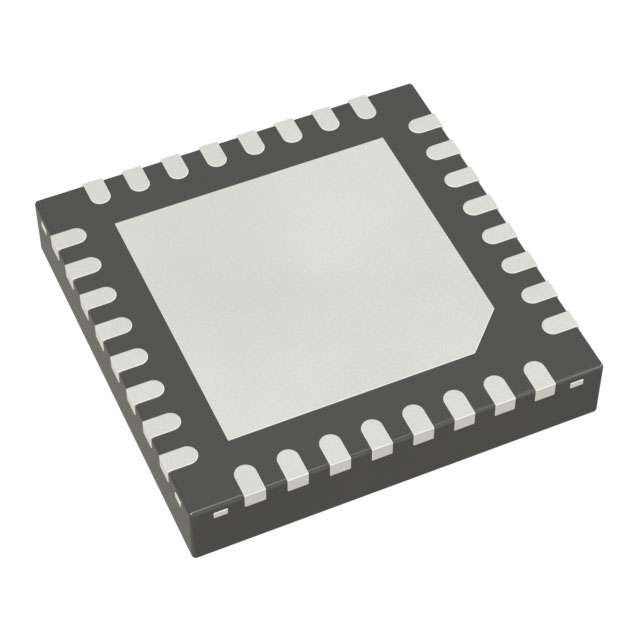

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8061MNXI-TR

KSZ8061MNXI-TR概述

    文章:Microchip KSZ8061MNX/MNG 单芯片以太网物理层收发器技术详解

    1. 产品简介


    Microchip Technology Inc. 的 KSZ8061MNX/MNG 是一款单芯片、集成式 10BASE-T/100BASE-TX 以太网物理层(PHY)收发器,用于通过非屏蔽双绞线(UTP)电缆进行数据的发送和接收。该产品因其卓越的性能和可靠性,在工业控制、汽车电子、车载诊断系统及传感器网络等领域得到了广泛应用。凭借其独特的 Quiet-Wire 技术,它能够有效减少线路辐射并提升抗电磁干扰能力,同时提供超深睡眠模式,为低功耗设计提供了极大的便利。

    2. 技术参数


    - 接口支持:支持 IEEE 802.3 MII 和 RMII 接口,可直接连接到 MII 合规的以太网 MAC 处理器和交换机。
    - 传输速率:支持 10Mbps 和 100Mbps 模式。
    - 工作温度范围:支持 -40°C 至 +105°C 的工业级温度范围,符合 AEC-Q100 Grade 2 标准。
    - EMI 滤波:配备 Quiet-Wire 程序化 EMI 滤波器,显著降低电磁干扰。
    - 电源电压:数字核心供电为 1.2V,模拟核心供电为 1.2V,数字 I/O 供电为 3.3V、2.5V 或 1.8V。
    - 封装形式:KSZ8061MNX 提供 32 引脚 QFN/WQFN 封装,而 KSZ8061MNG 则采用 48 引脚 QFN 封装。

    3. 产品特点和优势


    - 低辐射与高抗干扰性:Quiet-Wire 技术不仅降低了线缆辐射,还增强了对复杂环境中的电磁噪声的抵抗能力。
    - 节能设计:具备超深睡眠模式,能够在需要时完全关闭电路,大幅降低功耗。
    - 灵活配置:支持多种工作模式(如 MDI/MDI-X 自动切换),便于适应不同应用场景的需求。
    - 快速启动与链接检测:拥有高速启动能力和 LinkMD+ 信号质量指示功能,确保稳定的数据通信。
    - 丰富的功能集:集成中断输出、环回模式、自动协商等特性,满足多样化的应用需求。
    4. 应用案例与使用建议
    - 工业控制:可用于构建可靠的工厂自动化网络,特别是在需要长距离传输或恶劣环境下使用。
    - 车载系统:适合作为车辆上的以太网桥接器,支持车载诊断设备和娱乐系统的无缝连接。
    - 智能家居:可应用于家庭安防监控、无线网关等场景,提供稳定高效的通信链路。
    使用建议:对于长时间闲置的应用场景,建议启用超深睡眠模式以延长电池寿命;同时,在布线时应注意保持良好的接地和屏蔽措施,避免外部干扰影响性能。

    5. 兼容性和支持


    KSZ8061MNX/MNG 支持与其他符合 MII/RMII 标准的设备无缝对接,并且可以通过软件设置调整 PHY 地址和配置寄存器。Microchip 提供详尽的技术文档和支持服务,包括定期更新的数据手册和 Errata 表格,帮助开发者解决潜在问题并获得最佳体验。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 数据传输不稳定 | 检查连接电缆是否损坏,尝试更换优质线缆。 |
    | 无法进入深度休眠状态 | 确认引脚配置正确,特别是 RESET# 引脚已正确拉低后释放。 |
    | 信号质量差 | 调整 Quiet-Wire 参数设置或增加外部滤波元件。 |
    7. 总结与推荐
    总体而言,KSZ8061MNX/MNG 在工业和汽车领域的应用表现优异,尤其适合对低功耗、高稳定性有较高要求的设计项目。其强大的技术参数和多样化的功能使其在市场上具有很强的竞争优势。因此,我们强烈推荐这款产品给正在寻找高效、可靠以太网解决方案的专业人士。无论是在复杂工业环境中还是现代化车载系统内,KSZ8061MNX/MNG 都能完美胜任各种任务。
    如需进一步了解产品详情,请访问 Microchip 官方网站下载最新版的数据手册,并关注官方渠道获取技术支持。

KSZ8061MNXI-TR参数

参数
收发器数量 1
最大工作供电电压 3.465V
最小工作供电电压 1.8V;2.5V;3.3V
数据速率 100Mbps
长*宽*高 5mm*5mm*830μm
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KSZ8061MNXI-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8061MNXI-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8061MNXI-TR KSZ8061MNXI-TR数据手册

KSZ8061MNXI-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
