KSZ8091RNBIA-TR

产品分类: 以太网芯片
产品描述: 1 3.135V 3.465V 10Mbps,100Mbps QFN-32 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号: KSZ8091RNBIA-TR
供应商: 云汉优选
标准整包数: 1000

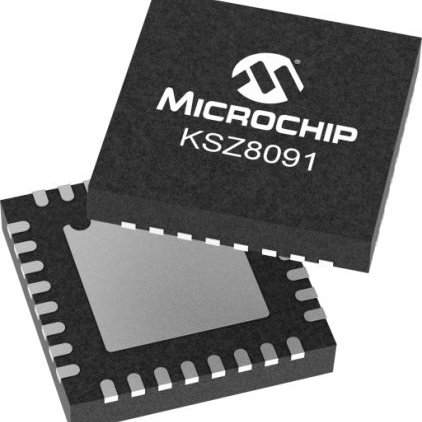

MICROCHIP TECHNOLOGY 以太网芯片 KSZ8091RNBIA-TR

KSZ8091RNBIA-TR概述

    KSZ8091MNX/RNB 单芯片以太网收发器技术手册

    1. 产品简介


    KSZ8091MNX/RNB 是一款单芯片以太网收发器,符合IEEE 802.3标准,支持10BASE-T和100BASE-TX两种速率。它采用紧凑的32引脚5mm x 5mm QFN封装,集成了多种高级功能,适用于游戏机、IP电话、机顶盒、智能电视等多种网络设备。

    2. 技术参数


    - 速度支持:10/100 Mbps自适应
    - 接口:MII(KSZ8091MNX)、RMII v1.2(KSZ8091RNB)
    - 电源:单3.3V供电,I/O可选1.8V、2.5V或3.3V
    - 信号质量:内置差分对终端电阻
    - 功耗管理:能量效率以太网(EEE)支持,低功耗空闲模式
    - 环境条件:人体静电放电(ESD)等级为6kV

    3. 产品特点和优势


    - 自动检测和校正:HP自动MDI/MDIX检测和纠正直通和交叉电缆连接
    - 诊断功能:链路MD时间域反射(TDR)电缆诊断,识别故障铜缆
    - 省电模式:能量效率以太网(EEE)支持低功耗空闲模式,自动协商速度和双工模式
    - 唤醒功能:支持通过魔术包、链接状态变化或自定义包检测进行Wake-on-LAN(WOL)唤醒

    4. 应用案例和使用建议


    - 游戏机:提供稳定的高速网络连接,支持在线多人游戏
    - IP电话:保证语音通信的稳定性和低延迟
    - 智能电视:支持高清视频流媒体传输,提高用户体验
    - 建议:在复杂环境中使用时,确保网络线缆的质量和连接可靠性;配置自动协商以获得最佳性能

    5. 兼容性和支持


    - 兼容性:与符合MII/RMII标准的MAC处理器和交换机直接连接
    - 技术支持:Microchip提供详尽的文档和技术支持服务,用户可通过官方网站获取最新的数据手册和更新信息

    6. 常见问题与解决方案


    - 问题1:电源不稳定导致信号传输异常
    解决方案:确保电源滤波电容值正确,通常需要2.2μF和0.1μF的电容
    - 问题2:LED灯无法正常显示状态
    解决方案:检查LED输出引脚的外部上拉电阻是否正确连接(1.0kΩ)

    7. 总结和推荐


    综上所述,KSZ8091MNX/RNB以其全面的功能和高可靠性成为各类网络设备的理想选择。它在功耗管理、诊断能力和网络兼容性方面表现出色,是值得推荐的产品。对于需要高性能和稳定性的应用场合,该收发器无疑是一个明智的选择。

KSZ8091RNBIA-TR参数

参数
最小工作供电电压 3.135V
数据速率 10Mbps,100Mbps
收发器数量 1
最大工作供电电压 3.465V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-32
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

KSZ8091RNBIA-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8091RNBIA-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8091RNBIA-TR KSZ8091RNBIA-TR数据手册

KSZ8091RNBIA-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.5925
2000+ ¥ 12.3735
3000+ ¥ 12.264
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 12592.5
