首页  >  产品百科  >  LE87271EQCT

LE87271EQCT

产品分类: 其他接口芯片
产品描述:
供应商型号: LE87271EQCT
供应商: 国内现货
标准整包数: 10000
MICROCHIP TECHNOLOGY 其他接口芯片 LE87271EQCT

LE87271EQCT概述

    电子元器件技术手册:Le87271 xDSL CPE Line Driver

    1. 产品简介


    Le87271是一款专为客户终端设备(CPE)系统设计的单通道差分放大器。它提供了多种偏置水平以优化功率和性能,并具有功率下降状态,可强制低功耗。控制引脚响应的标准GPIO输入电平可以生成。Le87271采用20引脚(4mm x 4mm)QFN封装,带有增强热导性的散热片。

    2. 技术参数


    以下是Le87271的主要技术规格:
    | 参数 | 值范围 | 单位 |
    |
    | 电源电压 | 12.6 - 15.4 | V |
    | 工作温度范围 | -40 - 85 | °C |
    | 线阻抗 | 80 - 150 | Ω |
    | 输出电压峰峰值 | 10.5 | V |
    | 驱动电流 | 240 | mA |
    | 输入噪声 | 4 - 6 | nV/rtHz |
    | 增益 | 7.88 - 8.20 | V/V |
    | -3dB带宽 | 72 - 200 | MHz |
    | 功耗(连续操作) | 1.37 | W |
    | 供电电压 | 14 | V |

    3. 产品特点和优势


    Le87271的主要特点如下:
    - 高功率差分输出
    - 支持ADSL2、ADSL2+和VDSL2标准
    - 提供四个偏置状态,适应不同应用需求
    - 内置热关断电路
    - RoHS合规,无卤素
    - 微型封装,4mm x 4mm,增强热导性
    这些特性使得Le87271在高要求的应用环境中表现出色,尤其适用于ADSL和VDSL系统的CPE线驱动。

    4. 应用案例和使用建议


    典型应用场景:
    - ADSL2和VDSL2系统中的CPE线驱动
    - 在温度变化较大的环境中使用时,确保良好的热管理
    使用建议:
    - 保证电源良好旁路,放置在Le87271器件附近
    - 确保连接到散热片的铜层适当
    - 避免信号线上的寄生电感过大,建议小于100nH
    - 使用如BAV99二极管桥防止数据变压器侧的瞬态故障

    5. 兼容性和支持


    Le87271与同类器件和设备具有良好兼容性。制造商提供了全面的技术支持,包括产品文档、测试工具和维护服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    | 问题 | 解决方案 |

    | 噪声过大 | 检查电源和接地连接 |
    | 输出电压不足 | 检查电源电压和负载条件 |
    | 散热不良 | 确保散热片正确安装和良好的铜平面连接 |

    7. 总结和推荐


    Le87271是一款功能强大的xDSL CPE线驱动器,具备高集成度、低功耗和优良的热管理能力。它的主要优点在于其多功能性和高可靠性,特别是在复杂的电信环境中。因此,强烈推荐在需要高性能和可靠性的ADSL和VDSL系统中使用Le87271。

LE87271EQCT参数

参数

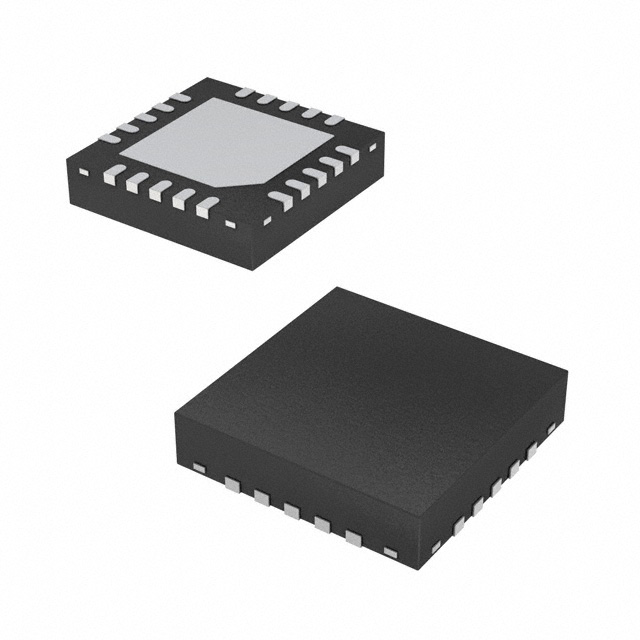

通用封装 QFN-20-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LE87271EQCT厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

LE87271EQCT数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY LE87271EQCT LE87271EQCT数据手册

LE87271EQCT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ ¥ 12.204
20000+ ¥ 11.988
30000+ ¥ 11.88
库存: 24000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 122040
