首页  >  产品百科  >  KSZ8081MNXIA

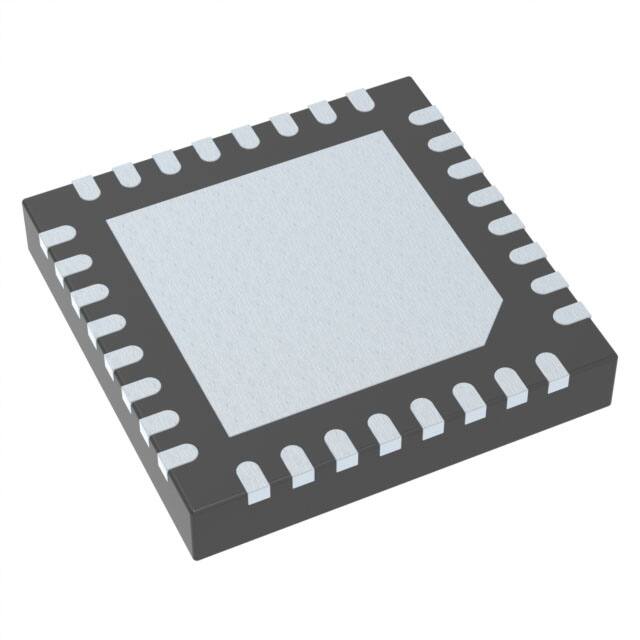

KSZ8081MNXIA

产品分类: 以太网芯片
产品描述: 1 3.135V 3.465V 10Mbps,100Mbps QFN-32 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: 150-KSZ8081MNXIA-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8081MNXIA

KSZ8081MNXIA概述


    产品简介


    KSZ8081RNA/RND:10BASE-T/100BASE-TX以太网收发器
    KSZ8081RNA/RND是一款单芯片10BASE-T/100BASE-TX IEEE 802.3标准以太网收发器。它专为通过标准CAT-5无屏蔽双绞线(UTP)电缆传输和接收数据而设计,具有多种高级功能。本产品适用于游戏机、IP电话、IP机顶盒、IP电视、嵌入式联网模块(LOM)以及打印机等多种应用领域。

    技术参数


    - 供电电源: 单电源供电,支持3.3V、2.5V或1.8V数字输入输出接口。
    - 信号处理能力: 支持10BASE-T和100BASE-TX标准,具备10/100 Mbps传输速率和全双工/半双工操作模式。
    - 时钟频率: RMII模式下,可以使用25 MHz或50 MHz参考时钟。
    - 通信接口: 支持MII管理接口,可配置中断输出。
    - 接口类型: RMII v1.2接口,支持背靠背模式下的100 Mbps铜缆中继。
    - 保护机制: 内置HBM ESD保护(6 kV),支持环回模式用于诊断。
    - 引脚配置: 24引脚QFN封装,包括复位引脚、MDIO/MDI接口、物理层接收/发送引脚等。
    - 其他特性: 具备链路自动协商、自动检测直通和交叉电缆连接、链路状态指示LED输出等功能。

    产品特点和优势


    - 集成度高: 内置终端电阻和低噪声调节器,减少板级成本并简化布线。
    - 故障检测: 支持参数化NAND树功能,能够检测芯片I/O与电路板之间的故障。
    - 电缆诊断: 配备LinkMD TDR(时域反射计)功能,用于识别铜缆故障。
    - 灵活性: 可通过软件配置选择不同的工作模式,如自动检测速度和介质类型。

    应用案例和使用建议


    应用场景
    1. 游戏机: 通过以太网连接实现多人在线对战。
    2. IP电话和IP电视: 确保高清视频通话和流媒体服务的稳定传输。
    3. 网络打印: 支持高速网络连接,提升打印效率。
    使用建议
    - 在进行系统启动和调试时,确保正确的引脚配置以避免不必要的误触发。
    - 注意选择合适的时钟源,以确保稳定的信号传输。
    - 考虑使用外部电阻来加强引脚配置的稳定性,特别是PHYAD[2:0]引脚。

    兼容性和支持


    - 兼容性: KSZ8081RNA/RND与符合IEEE 802.3标准的MAC处理器和交换机兼容。
    - 支持服务: 微芯科技提供了详细的文档和在线支持,客户可以通过官方网页获取最新的数据手册,并在需要时联系技术支持团队。

    常见问题与解决方案


    - 问题: 引脚配置不正确导致启动失败。
    - 解决办法: 确认引脚配置正确,并在需要时添加外部拉高/拉低电阻。
    - 问题: 自动协商无法正常工作。
    - 解决办法: 检查物理层寄存器设置,并确保适当的驱动程序应用。
    - 问题: 数据传输不稳定。
    - 解决办法: 检查接线质量和外部时钟源的稳定性,确认物理层寄存器的正确配置。

    总结和推荐


    综合评估
    - 优点:
    - 高度集成的设计降低了硬件复杂性。
    - 灵活的配置选项增强了系统的适应性。
    - 支持多种应用领域的不同需求。
    结论
    综上所述,KSZ8081RNA/RND是构建高速以太网连接的理想选择,特别是在游戏、网络电视、电话和打印机等领域。由于其强大的功能集和良好的市场口碑,强烈推荐在相关项目中使用此产品。

KSZ8081MNXIA参数

参数
数据速率 10Mbps,100Mbps
收发器数量 1
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN-32
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

KSZ8081MNXIA厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8081MNXIA数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8081MNXIA KSZ8081MNXIA数据手册

KSZ8081MNXIA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4364 ¥ 12.1376
25+ $ 1.1544 ¥ 9.6609
100+ $ 1.118 ¥ 9.3563
库存: 1184
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.13
直接购买
加入购物车
