KSZ8061MNGW

产品分类: 以太网芯片

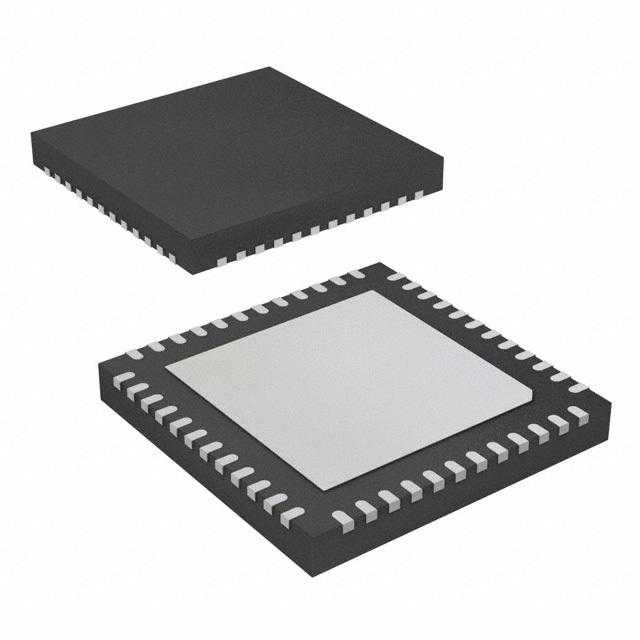

产品描述: 微芯 以太网收发器, 48引脚, QFN封装
供应商型号: KSZ8061MNGW
供应商: 国内现货
标准整包数: 500
MICROCHIP TECHNOLOGY 以太网芯片 KSZ8061MNGW

KSZ8061MNGW概述


    产品简介


    产品类型:
    KSZ8061MNX/MNG 是一款单芯片 10BASE-T/100BASE-TX 以太网物理层收发器,用于通过非屏蔽双绞线(UTP)电缆传输和接收数据。
    主要功能:
    - 集成 Quiet-Wire® 技术,减少线路发射并增强电磁抗干扰能力。
    - 具备超深睡眠待机模式。
    - 符合 AEC-Q100 Grade 2 汽车标准。
    应用领域:
    - 工业控制
    - 车载诊断系统(OBD)
    - 汽车网关
    - 摄像头和传感器网络
    - 信息娱乐系统

    技术参数


    | 参数 | 规格 |

    | 数据传输速率 | 10BASE-T/100BASE-TX |
    | 晶振输入 | 25 MHz ±50 ppm |
    | 工作电压 | 3.3V |
    | 工作温度范围 | -40°C 到 +105°C |
    | 接口 | MII (介质无关接口) |
    | 管脚数量 | 32 (KSZ8061MNX),48 (KSZ8061MNG) |
    | 信号标准 | Quiet-Wire®, LinkMD®+, 双向接口 |
    | 内置电阻 | 上拉和下拉电阻(部分引脚) |

    产品特点和优势


    - Quiet-Wire® 技术:降低线路发射并增强电磁抗干扰能力。
    - 超深睡眠待机模式:可通过CPU或信号检测激活,减少功耗。
    - 多种工作模式:支持快速启动和链接,提供多种回路模式用于诊断。
    - 宽工作温度范围:适用于严苛环境,如工业和汽车应用。
    - 集成管理接口:支持MII管理和配置接口。

    应用案例和使用建议


    应用案例:
    - 工业控制:实现远程监控和自动化控制。
    - 车载诊断系统:进行车辆状态监测和故障诊断。
    - 汽车网关:作为多个子系统之间的通信桥梁。
    使用建议:
    - 在安装时应注意信号完整性,避免长距离线路引入噪声。
    - 使用低阻值的外部上拉电阻确保信号稳定。
    - 对于需要高可靠性的应用,建议定期检查和维护。

    兼容性和支持


    - 兼容性:支持MII接口,易于与其他MII接口的MAC处理器和交换机连接。
    - 支持:Microchip提供全面的技术文档和支持服务,包括最新的数据手册和更新的Errata表。如需更多信息,可以访问官方网站或联系当地的销售办公室。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动过程中出现错误信号 | 检查电源电压和连接线路是否有误 |
    | 数据传输不稳定 | 确保信号线的质量,必要时使用屏蔽线 |
    | 接入设备不识别信号 | 检查管脚配置,确保正确配置相关寄存器 |

    总结和推荐


    综上所述,KSZ8061MNX/MNG 是一款高性能的以太网物理层收发器,特别适合工业控制和汽车应用。其独特的 Quiet-Wire® 技术、超深睡眠待机模式和宽工作温度范围使其在市场上具有很强的竞争力。对于寻求高性能和高可靠性的用户,我们强烈推荐使用这款产品。如有任何疑问或需求,Microchip 官方网站和技术支持团队将为您提供全面的服务。

KSZ8061MNGW参数

参数
最小工作供电电压 3.135V
数据速率 100Mbps
收发器数量 1
最大工作供电电压 3.465V
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN-48
安装方式 贴片安装
零件状态 在售
包装方式 托盘

KSZ8061MNGW厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ8061MNGW数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ8061MNGW KSZ8061MNGW数据手册

KSZ8061MNGW封装设计

查看详情并下载
Symbol
Footprint
3D Model
