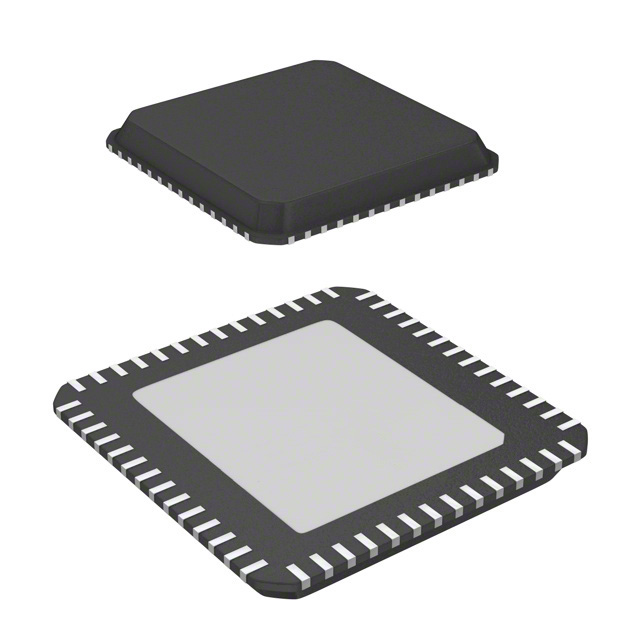

LAN9500I-ABZJ

产品分类: 以太网芯片
产品描述: 1 3V 3.6V 10Mbps,100Mbps QFN-56(EP) 贴片安装 8mm*8mm*850μm
供应商型号: LAN9500I-ABZJ-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 LAN9500I-ABZJ

LAN9500I-ABZJ概述


    产品简介


    产品类型:LAN950x 是一款高性能的 USB 2.0 到 10/100 以太网控制器,集成了高速 USB 设备控制器和以太网 MAC/PHY。这款芯片主要用于嵌入式系统、机顶盒、个人视频录像机(PVR)、消费电子产品、网络打印机、USB 扩展坞、独立 USB 至以太网适配器、测试仪器及工业设备。
    主要功能:
    - 实现 USB 2.0 高速(480 Mbps)和全速(12 Mbps)传输模式。
    - 支持四种端点(控制端点、中断端点、批量输入端点、批量输出端点)。
    - 内置 10/100 Mbps 以太网 MAC 和 PHY,支持全双工和半双工模式。
    - 支持多种电源管理功能,包括低功耗模式、USB 远程唤醒和多种唤醒事件。
    - 支持 EEPROM 控制器和 JTAG 边界扫描。
    应用领域:
    - 嵌入式系统
    - 机顶盒
    - 个人视频录像机(PVR)
    - 消费类电子产品
    - 网络打印机
    - USB 扩展坞
    - 独立 USB 至以太网适配器
    - 测试仪器
    - 工业设备

    技术参数


    技术规格:
    - 全面符合 USB 2.0 高速规范。
    - 支持 480 Mbps 的 Hi-Speed 模式和 12 Mbps 的 Full Speed 模式。
    - 支持四种端点,包括控制端点、中断端点、批量输入端点和批量输出端点。
    - 集成的 USB 2.0 高速设备控制器和物理层(PHY)。
    性能参数:
    - 符合 IEEE 802.3 和 IEEE 802.3u 规范的 10/100 Mbps 以太网 MAC 和 PHY。
    - 支持自动协商、自动极性检测和修正、HP Auto-MDIX 功能。
    - 集成了 30 KB 的内部包缓冲,其中 2 KB 分配给事务层接口(TLI),28 KB 分配给 FIFO 控制器(FCT)。
    电气特性:
    - USB 2.0 高速(480 Mbps)和全速(12 Mbps)模式支持。
    - 支持多种唤醒事件,如 Magic Packet、Wake On LAN 和 Link Status Change。
    - 支持 USB 远程唤醒功能。
    工作环境:
    - 商用温度范围(0°C 至 +70°C)。
    - 工业温度范围(-40°C 至 +85°C)。

    产品特点和优势


    独特功能和优势:
    - 高集成度:LAN950x 集成了完整的 USB 2.0 高速设备控制器和以太网 MAC/PHY,减少了外部分离组件的需求。
    - 低功耗设计:通过多种低功耗模式,LAN950x 在不牺牲性能的情况下实现了显著的节能效果。
    - 灵活的唤醒事件:支持多种唤醒事件,使得 LAN950x 可以在不同应用环境中进行高效的工作。
    - 全面的软件支持:提供适用于 Windows XP/Vista、Linux、Windows CE 和 Mac OS 的驱动程序,方便系统集成。

    应用案例和使用建议


    应用场景:
    - 嵌入式系统:LAN950x 可用于各种嵌入式系统,如智能家居控制系统、物联网设备等。
    - 网络打印机:LAN950x 能够简化网络打印机的设计,提高设备的连接性能。
    - USB 扩展坞:作为 USB 至以太网转换器,LAN950x 可实现高效的数据传输。
    使用建议:
    - 在选择外接以太网 PHY 时,可以根据具体需求选择 HomePNA 或 HomePlug 应用。
    - 在需要频繁唤醒的场景下,可以启用多种唤醒事件来减少系统待机时间。

    兼容性和支持


    兼容性:
    - 支持多种低功耗模式,包括 GPIO、Wake On LAN 和 Magic Packet。
    - 支持通过 MII 接口使用外部 PHY,这允许支持 HomePNA 和 HomePlug 功能。
    支持和维护:
    - 提供详尽的技术手册和应用程序笔记,帮助客户理解和使用产品。
    - 提供适用于多个操作系统的驱动程序,包括 Windows XP/Vista、Linux、Windows CE 和 Mac OS。
    - 微芯科技官方网站提供了最新的数据表更新和技术支持服务。

    常见问题与解决方案


    常见问题:
    - USB 连接不稳定:检查 USB 端口和电缆是否正常,确保正确连接。
    - 以太网连接问题:检查网络配置,确保 IP 地址、子网掩码和默认网关设置正确。
    - 唤醒事件无法触发:确认相关唤醒事件的配置,如“Wake On LAN”和“Magic Packet”。
    解决方案:
    - USB 连接不稳定:确保使用兼容的 USB 2.0 端口和电缆。
    - 以太网连接问题:检查并正确配置网络设置。
    - 唤醒事件无法触发:检查唤醒事件的配置,确保启用正确的唤醒源。

    总结和推荐


    综合评估:
    LAN950x 是一款高度集成且功能丰富的 USB 2.0 到 10/100 以太网控制器,具有高集成度、低功耗设计和强大的唤醒事件支持。它广泛应用于各种嵌入式系统和网络设备,是提升系统连接性能的理想选择。
    推荐:
    鉴于 LAN950x 的高性能、低功耗特性及其广泛的软件支持和应用领域,强烈推荐在需要高效 USB 至以太网转换的项目中采用此产品。

LAN9500I-ABZJ参数

参数
最小工作供电电压 3V
数据速率 10Mbps,100Mbps
收发器数量 1
最大工作供电电压 3.6V
长*宽*高 8mm*8mm*850μm
通用封装 QFN-56(EP)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

LAN9500I-ABZJ厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
