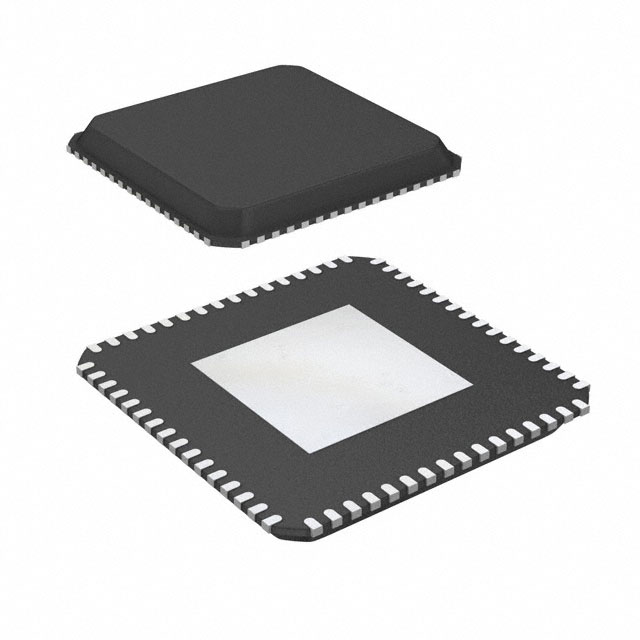

KSZ9021GN

产品分类: 以太网芯片
产品描述: 1 3.135V 3.465V 10Mbps,100Mbps,1Gbps QFN-64 贴片安装 8mm(长度)*8mm(宽度)
供应商型号: FIC-KSZ9021GN
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 以太网芯片 KSZ9021GN

KSZ9021GN概述

    KSZ9021GN Gigabit Ethernet Transceiver 技术手册

    产品简介


    KSZ9021GN 是一款完全集成的三速(10Base-T/100Base-TX/1000Base-T)以太网物理层收发器,适用于标准CAT-5非屏蔽双绞线(UTP)电缆的数据传输。该产品为Gigabit Ethernet处理器和交换机提供符合行业标准的GMII/MII接口,用于高达1000 Mbps的数据传输速度。KSZ9021GN不仅适用于网络打印机、网络附加存储(NAS)、网络服务器、千兆局域网主板(GLOM)、宽带网关、千兆SOHO/SMB路由器、IPTV、IP机顶盒、游戏机等多种应用,还支持多种视频、数据和语音服务。

    技术参数


    - 接口支持:GMII/MII标准兼容接口
    - 速度范围:10 Mbps、100 Mbps 和 1000 Mbps
    - 电源电压:核心电压1.2V,I/O口电压3.3V或2.5V
    - 参考时钟:125 MHz
    - 功耗:核心电压1.2V (外部FET或调节器),I/O口3.3V或2.5V
    - 工作温度范围:商业级0°C至70°C,工业级−40°C至85°C
    - 封装形式:无铅QFN 64针封装(8mm x 8mm)

    产品特点和优势


    1. 自动协商:能够自动选择最高的连接速度和双工模式(全双工/半双工)
    2. 内置终止电阻:使用内置电阻简化电路板设计
    3. 链路MD诊断:通过时间域反射技术(TDR)进行电缆故障检测
    4. 自动MDI/MDIX切换:自动检测和纠正所有操作速度下的配对交换
    5. 大帧支持:支持最大16KB的巨型帧
    6. 低功耗:具备多种节能模式

    应用案例和使用建议


    - 使用场景:该产品可应用于网络打印机、NAS、网络服务器、IPTV机顶盒等设备。其支持广泛的高速通信协议,可以满足各种复杂的应用需求。
    - 使用建议:为了确保最佳性能,需要合理配置时钟信号,并注意电源管理。同时,使用链路MD诊断功能可以帮助快速发现并解决问题,提高系统稳定性。

    兼容性和支持


    - 兼容性:KSZ9021GN 与 GMII/MII接口兼容,可以轻松连接到各类 Gigabit Ethernet处理器和交换机。
    - 支持:Micrel公司提供了详尽的技术文档和客户支持,对于开发过程中遇到的问题能够及时响应和解决。

    常见问题与解决方案


    - 问题1:无法正常启动或连接网络
    - 解决方案:检查电源和接地连接是否正确,确认时钟信号无误。
    - 问题2:LED指示灯异常闪烁
    - 解决方案:检查与LED相关的寄存器设置是否正确。
    - 问题3:接收信号质量差
    - 解决方案:确认连接电缆质量和长度,调整自动增益控制(AGC)设置。

    总结和推荐


    综合评估:KSZ9021GN具有强大的功能和灵活性,适合于高速数据传输的各种应用。它通过提供多个高性能接口和多种电源管理模式,确保在不同应用场景下的稳定性和可靠性。
    推荐:鉴于其出色的性能、广泛的适用性和良好的技术支持,强烈推荐使用 KSZ9021GN 作为高速数据传输的首选方案。

KSZ9021GN参数

参数
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 1
最大工作供电电压 3.465V
最小工作供电电压 3.135V
长*宽*高 8mm(长度)*8mm(宽度)
通用封装 QFN-64
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

KSZ9021GN厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9021GN数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9021GN KSZ9021GN数据手册

KSZ9021GN封装设计

查看详情并下载
Symbol
Footprint
3D Model
