PM8533B-F3EI

产品分类: 其他接口芯片
产品描述: PCI Express Switch 48Lanes 24 Port 650-Pin FCBGA Tray
供应商型号: PM8533B-F3EI
供应商: 国内现货
标准整包数: 1000

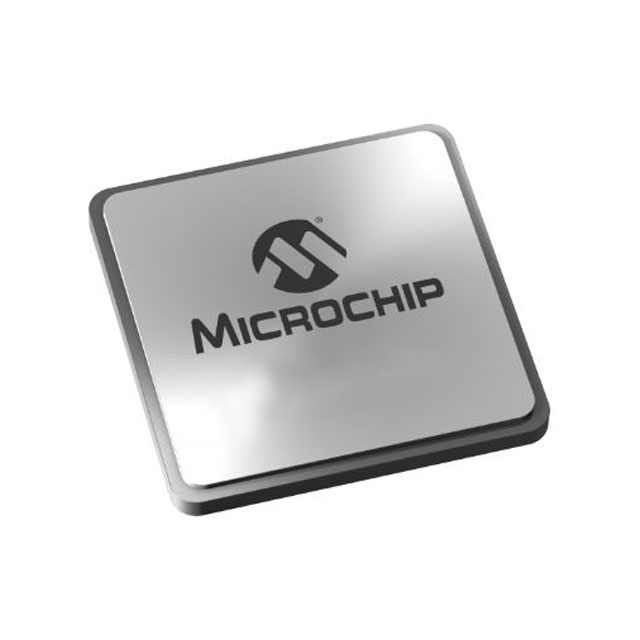

MICROCHIP TECHNOLOGY 其他接口芯片 PM8533B-F3EI

PM8533B-F3EI概述

    Switchtec PFX/PFX-I PCIe Gen3 Fanout Switch 家族技术手册

    1. 产品简介


    Switchtec PFX/PFX-I PCIe Gen3 系列是Microchip推出的一系列高性能非阻塞PCIe交换机。该系列产品专为数据中心、国防、工业服务器、工作站、测试设备、视频生产及广播设备、蜂窝基础设施、接入网络、城域网络和核心网络等领域设计。它们具有高度可靠性,支持PCIe Base Specification 3.1,并且能够提供最高达96个通道的高速连接能力。该系列产品主要包括PFX 和 PFX-I 两个型号,其中PFX-I能够在扩展的工业温度范围内(-40°C至105°C)运行。

    2. 技术参数


    | 参数名称 | 值 |

    | 交换容量 | 最高达174 GB/s |
    | 通道数量 | 96、80、64、48、32和24个通道 |
    | 分区数量 | 最多24个虚拟分区 |
    | 非透明桥接(NTBs) | 最多48个分配到任意端口 |
    | 温度范围(PFX-I) | -40°C 至 105°C |
    | 支持接口 | PCIe Gen3 8 GT/s |
    | 电源管理 | ASPM支持、软件控制电源管理 |
    | 连接器支持 | 被动式、管理型和光纤电缆;SFF-8644、SFF-8643、SFF-8639、OCuLink和其他连接器 |

    3. 产品特点和优势


    Switchtec PFX/PFX-I PCIe Gen3 系列的主要特点和优势包括:
    - 高可靠性PCIe交换:强大的错误隔离机制、每个端口的热插拔和惊喜插拔控制器、端到端数据完整性保护、RAM上的ECC保护、高可靠性的低功耗SERDES。
    - 全面的诊断和调试工具:PCIe生成器和分析器、每个端口的性能和错误计数器、多种回环模式和实时眼图捕获。
    - 显著的节能、成本和板空间节省:支持最多48个端口、48个NTBs和24个虚拟交换分区,具有灵活的通道分叉配置。

    4. 应用案例和使用建议


    Switchtec PFX/PFX-I PCIe Gen3 交换机适用于各种应用场景,例如:
    - 数据中心设备:用于高效的数据传输和处理。
    - 工业服务器:确保系统在高负荷下的稳定运行。
    - 测试设备:用于设备之间的高效数据通信。
    建议在安装时根据具体应用场景选择合适的通道数量和端口配置,以优化性能并降低功耗。同时,利用其全面的诊断和调试工具,可以及时发现和解决问题,确保系统的稳定运行。

    5. 兼容性和支持


    Switchtec PFX/PFX-I PCIe Gen3 系列交换机支持多种连接器类型,如SFF-8644、SFF-8643、SFF-8639和OCuLink。这使得它能够与其他广泛的硬件平台兼容。Microchip还提供了详细的文档和Chiplink诊断工具,帮助用户进行配置和故障排除。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何配置热插拔功能 | 查阅技术手册中的相关章节,按照说明进行设置 |
    | 数据传输过程中出现错误 | 使用内置的错误报告机制进行检查,确认并修复 |
    | 设备无法正常启动 | 检查电源连接是否正确,重新配置硬件连接 |

    7. 总结和推荐


    Switchtec PFX/PFX-I PCIe Gen3 系列交换机以其卓越的性能、高度的灵活性和丰富的诊断工具在各类应用中表现出色。特别适合需要高性能和高可靠性的场景。建议在数据中心、工业自动化等领域优先考虑选用这款产品,以提升系统的整体性能和稳定性。

PM8533B-F3EI参数

参数
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

PM8533B-F3EI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PM8533B-F3EI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY PM8533B-F3EI PM8533B-F3EI数据手册

PM8533B-F3EI封装设计

查看详情并下载
Symbol
Footprint
3D Model
