KSZ9897RTXI

产品分类: 以太网芯片
产品描述: 微芯 100Mbit/s以太网收发器, TQFP-EP封装, 支持1000BASE-T, 100BASE-TX, 10BASE-Te IEEE 802.3标准, 128引脚, 14.2 x 14.2 x 1.05mm
供应商型号: KSZ9897RTXI
供应商: 国内现货
标准整包数: 1

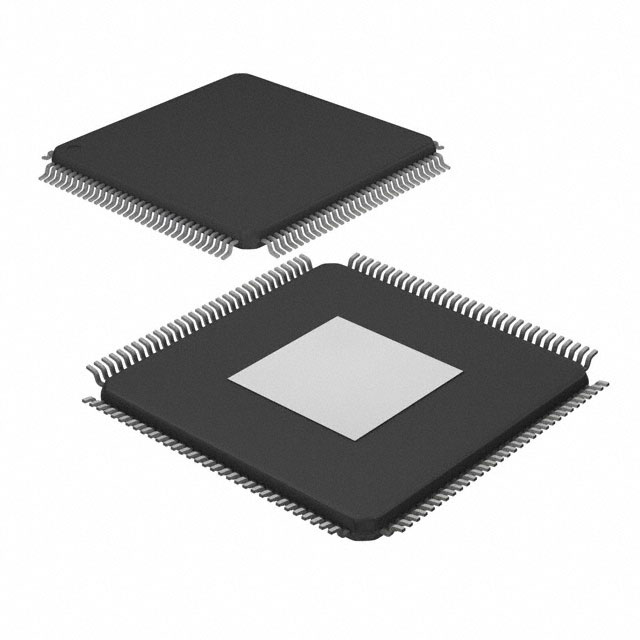

MICROCHIP TECHNOLOGY 以太网芯片 KSZ9897RTXI

KSZ9897RTXI概述

    KSZ9897R 7-Port Gigabit Ethernet Switch

    1. 产品简介


    产品类型:
    KSZ9897R 是一款高度集成的IEEE 802.3标准网络设备,集成了第二层管理型千兆以太网交换机、五个10BASE-Te/100BASE-TX/1000BASE-T物理层收发器(PHY)及相关MAC单元、以及两个具有独立配置的RGMII/MII/RMII接口的MAC端口。
    主要功能:
    - 非阻塞线速以太网交换结构,支持1 Gbps速率
    - 完整的转发和过滤控制,包括端口级访问控制列表(ACL)过滤
    - 完整的VLAN和QoS支持
    - 流量优先级分配和流量分类
    - 支持生成树协议
    - IEEE 802.1X接入控制支持
    应用领域:
    - 独立10/100/1000Mbps以太网交换机
    - VoIP基础设施交换机
    - 宽带网关/防火墙
    - Wi-Fi接入点
    - 集成DSL/电缆调制解调器
    - 安全/监控系统
    - 工业控制/自动化交换机
    - 网络化测量和控制系统

    2. 技术参数


    - 端口数量: 5个集成PHY端口和2个可配置外部MAC端口
    - 数据速率: 10/100/1000Mbps
    - 物理层接口: 支持RGMII、MII、RMII接口
    - 电气特性: 兼容3.3V、2.5V和1.8V电压
    - 管理接口: SPI、I2C、MIIM和通过任一数据端口的内联管理
    - 功耗管理: 支持能源检测断电模式、动态时钟树控制和单个端口关闭电源
    - 温度范围: 商业(0°C至+70°C)和工业(-40°C至+85°C)温度范围
    - 封装: 128引脚TQFP-EP(14 x 14 mm),符合RoHS标准

    3. 产品特点和优势


    - 非阻塞线速交换结构: 支持1 Gbps速率,确保快速数据包交付。
    - 完整的VLAN和QoS支持: 支持128个活动VLAN组和完整的4096个VLAN ID。
    - 灵活的管理接口: SPI、I2C、MIIM以及通过任何数据端口的内联管理。
    - 能源效率: 支持Wake-on-LAN (WoL) 低功耗待机操作。

    4. 应用案例和使用建议


    - 独立以太网交换机: 可用于家庭或小型办公室环境中的网络中心点。
    - VoIP基础设施交换机: 在企业环境中用于VoIP通信,确保语音质量和可靠性。
    - 宽带网关/防火墙: 适用于互联网服务提供商的宽带接入网络,提供安全的数据传输。
    使用建议:
    - 对于需要高性能的场景,如数据中心,建议使用多个端口进行负载均衡。
    - 在部署前应进行详细的网络规划和测试,以确保最佳性能和稳定性。

    5. 兼容性和支持


    - 兼容性: 与标准的RGMII、MII、RMII接口兼容。
    - 厂商支持: Microchip提供了丰富的技术支持文档,包括数据手册、应用笔记和技术支持热线。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常启动
    解决方案: 检查电源连接是否正确,确认电源适配器是否输出正确的电压。
    - 问题2: 端口连接不稳定
    解决方案: 检查网线连接是否松动或损坏,更换质量更好的网线。

    7. 总结和推荐


    总结:
    KSZ9897R 配备了强大的以太网交换功能,支持高数据速率和多种管理接口,适合各种应用场景。它在功耗管理和多功能方面表现出色,为用户提供了一种高效且可靠的解决方案。
    推荐:
    对于需要高性能和多功能性的以太网交换应用,强烈推荐使用KSZ9897R。该产品在商业和工业环境中均有出色表现,可以满足大多数用户的需求。

KSZ9897RTXI参数

参数
最小工作供电电压 -
数据速率 10Mbps,100Mbps,1Gbps
收发器数量 5
最大工作供电电压 3.465V
长*宽*高 14mm*14mm*1mm
通用封装 TQFP-EP-128
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装,托盘

KSZ9897RTXI厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

KSZ9897RTXI数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 以太网芯片 MICROCHIP TECHNOLOGY KSZ9897RTXI KSZ9897RTXI数据手册

KSZ9897RTXI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 76.5191
500+ ¥ 71.1188
1000+ ¥ 69.0868
3000+ ¥ 65.9016
库存: 97
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 76.51
