ZL30122GGG2

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 622.08MHz BGA 贴片安装 9mm(长度)*1.26mm(高度)
供应商型号: ZL30122GGG2
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 锁相环 ZL30122GGG2

ZL30122GGG2概述

    ZL30122 SONET/SDH Low Jitter Line Card Synchronizer

    产品简介


    Zarlink Semiconductor Inc. 的 ZL30122 是一款高度集成的时钟同步器,适用于电信网络接口卡(NIC)的定时和同步需求。它能够锁定到标准的电信系统参考,合成各种受保护的电信线路接口时钟,符合 Telcordia GR-253-CORE 和 ITU-T G.813 标准。该器件在同步化标准时钟输出的同时,还提供可编程的时钟输出频率选择,确保其在复杂多变的应用环境中保持高稳定性。

    技术参数


    - 输出时钟频率: 最高可达 622.08 MHz,内部 APLL 提供的时钟抖动 < 3 ps RMS,适合 OC-12 和 STM-16 接口。
    - 可编程输出时钟频率范围: 从 8 kHz 的任何倍数到 77.76 MHz,以及 2 kHz。
    - 参考输入: 支持最高 77.76 MHz 的时钟频率,以任意 8 kHz 的倍数表示,以及 2 kHz。
    - 同步输入: 提供三路输入,用于时钟输出帧脉冲的对齐。
    - 参考和同步监控: 自动排除基于频率和相位不规则性的参考。
    - 工作温度范围: -40°C 到 +85°C。

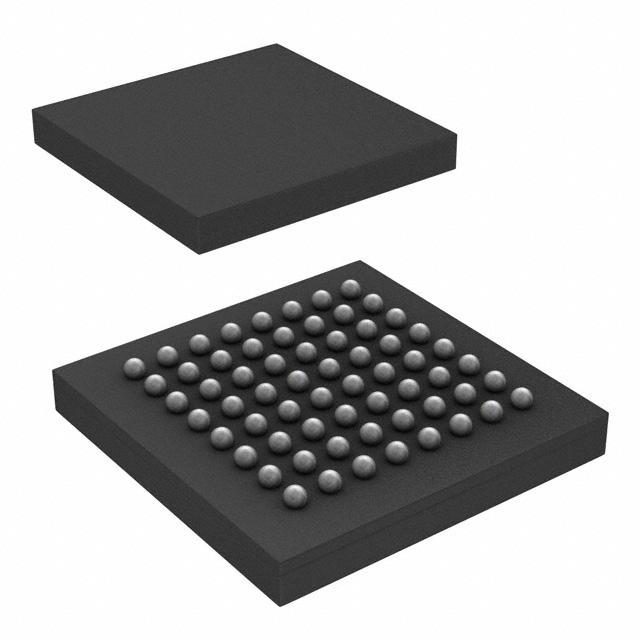

    - 封装: 64 针 CABGA。
    - 接口标准: 支持 IEEE 1149.1 JTAG 边界扫描。

    产品特点和优势


    ZL30122 的独特之处在于其强大的自动参考切换能力、高精度的时钟输出、以及灵活的软件配置。特别是其低至 3 ps RMS 的时钟抖动,使其特别适合需要极低抖动的电信应用。此外,通过软件配置可以实现灵活的输出频率调整,满足不同应用的需求。在复杂的通信网络环境中,ZL30122 提供了可靠的时钟同步解决方案,有助于提高整体系统的稳定性和可靠性。

    应用案例和使用建议


    - 应用场景: 适用于 AMCs、高级 TCATM 和 MicroTCA 系统、多业务边缘交换机或路由器、DSLAM 线卡、WAN 线卡、RNC/移动交换中心线卡以及 ADM 线卡。
    - 使用建议: 在选择参考输入时,优先考虑那些具有较高稳定性和较低相位噪声的源。同时,通过软件配置可对时钟输出进行精确调整,以适应不同的应用场景。

    兼容性和支持


    ZL30122 支持多种标准接口,如 IEEE 1149.1 JTAG 边界扫描,这使得它易于集成到现有的系统中。厂商提供了详细的软件开发工具包(SDK)和支持文档,以帮助用户快速上手并解决常见的使用问题。

    常见问题与解决方案


    1. 问: 如何确保正确的参考输入选择?
    - 答: 通过软件配置设置参考输入的优先级,启用自动选择功能。
    2. 问: 如何处理输出时钟频率不稳定的情况?
    - 答: 检查参考输入的稳定性和频率,确保它们符合设定的标准。必要时,可以手动切换参考输入。
    3. 问: 如何进行软件配置?
    - 答: 参考厂商提供的 SDK 和详细文档,按照步骤进行配置。

    总结和推荐


    ZL30122 SONET/SDH 低抖动线卡同步器是一款高性能、多功能的产品,适合电信领域的多种应用场景。它出色的时钟同步能力和灵活的配置选项使其成为市场上极具竞争力的选择。强烈推荐用于需要高稳定性和低抖动的电信设备中。

ZL30122GGG2参数

参数
最小工作供电电压 2.97V
PLL-锁相环
最大输入频率 622.08MHz
最大工作供电电压 3.63V
长*宽*高 9mm(长度)*1.26mm(高度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ZL30122GGG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30122GGG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30122GGG2 ZL30122GGG2数据手册

ZL30122GGG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
