ZL30136GGG2

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 125MHz BGA 贴片安装
供应商型号: ZL30136GGG2
供应商: Avnet
标准整包数: 1
MICROCHIP TECHNOLOGY 锁相环 ZL30136GGG2

ZL30136GGG2概述

    ZL30136 GbE和电信速率网络接口同步器



    产品简介



    ZL30136是一款由Zarlink Semiconductor Inc.生产的集成度很高的网络接口同步器。它主要用于提供网络接口卡的时钟定时,适用于同步以太网(SyncE)以及电信接口(如T1/E1、DS3/E3等)。这款同步器能够为GbE网络接口卡、GPON ONT/ONU、T1/E1线路卡以及DS3/E3线路卡等应用提供精确的时钟信号和帧脉冲,确保设备间的时钟同步和通信质量。


    技术参数



    - 输入参考频率:支持2 kHz至77.76 MHz的电信参考时钟,以及25 MHz、50 MHz、62.5 MHz、125 MHz和155.52 MHz的以太网参考时钟。
    - 输出频率:可以配置为提供任何一种以太网时钟速率:12.5 MHz、25 MHz、50 MHz、62.5 MHz或125 MHz;并能提供高达100 MHz的电信合成时钟频率。
    - 锁相环带宽:可以选择14 Hz、28 Hz、890 Hz或0.1 Hz的锁相环带宽。
    - 电源电压:正电源电压+3.3VDC,模拟正电源电压+1.8VDC。
    - 工作温度范围:-40°C至+85°C。


    产品特点和优势



    - 多功能性:ZL30136能够锁定三种输入参考时钟,并能根据需要提供多种时钟速率。
    - 高精度:支持ITU-T G.8262标准,适合用于同步以太网设备的从时钟。
    - 灵活配置:可通过串行接口(SPI或I2C)进行编程和配置,具备自动故障切换和保持功能,确保系统的高可靠性。
    - 兼容性强:支持IEEE 1149.1 JTAG边界扫描,便于系统测试和诊断。


    应用案例和使用建议



    - 应用示例:图2展示了ZL30136在典型电信背板上的应用,它可以将19.44 MHz的电信背板时钟转换为GbE PHY所需的以太网时钟速率,并且通过低通滤波器来减小时钟抖动,确保符合相关时钟标准。
    - 使用建议:在使用ZL30136时,应注意输入参考时钟的稳定性和准确性,避免过大的电源波动,定期检查系统的状态指示灯以确保正常运行。对于复杂的多时钟源系统,可考虑使用外部PLL滤波器来优化时钟性能。


    兼容性和支持



    - 兼容性:ZL30136支持SPI和I2C两种串行接口,方便与不同类型的微控制器或处理器连接。此外,它还支持IEEE 1149.1 JTAG边界扫描,便于进行系统级的调试和验证。
    - 支持和维护:Zarlink公司提供了全面的技术支持和维护服务,用户可以通过官方渠道获取相关的文档和技术支持。


    常见问题与解决方案



    - Q1:如何确保ZL30136的正常上电初始化?
    - A1:确保在上电后对ZL30136进行复位操作,即在rst_b引脚上施加至少300ns的低电平。复位操作完成后,可通过SPI或I2C接口进一步配置设备的工作模式。

    - Q2:如何选择合适的锁相环带宽?
    - A2:根据系统要求和具体应用场景选择合适的锁相环带宽,通常建议优先选用14 Hz或28 Hz的带宽,以获得良好的性能平衡。


    总结和推荐



    ZL30136是一款功能强大、灵活性高的网络接口同步器,特别适合于需要高精度时钟同步的应用场合。它的多功能性、高精度以及易用性使其在市场上具有较强的竞争力。对于需要处理同步以太网(SyncE)及电信接口(如T1/E1、DS3/E3等)的系统,ZL30136无疑是一个优秀的解决方案。强烈推荐给那些寻求高性能网络同步组件的工程师和系统设计师。

ZL30136GGG2参数

参数
最大输入频率 125MHz
最大工作供电电压 3.63V
最小工作供电电压 2.97V
PLL-锁相环

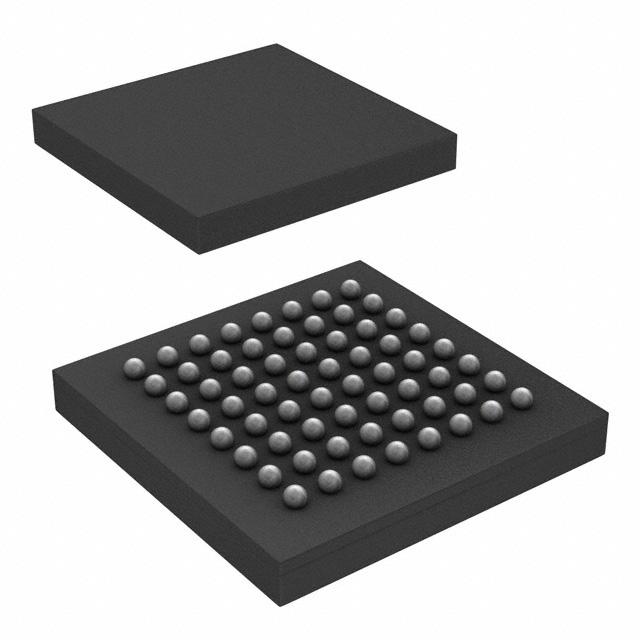

64-BGA
通用封装 BGA
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30136GGG2厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30136GGG2数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30136GGG2 ZL30136GGG2数据手册

ZL30136GGG2封装设计

查看详情并下载
Symbol
Footprint
3D Model
