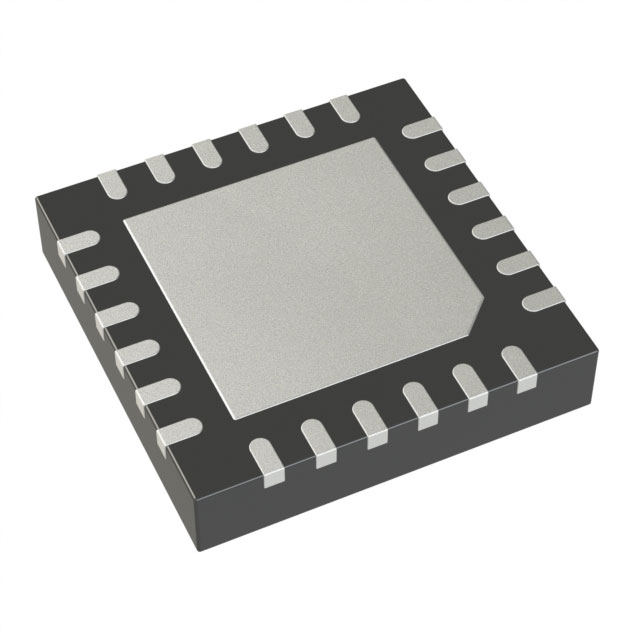

PL602041UMG-TR

产品分类: 时钟发生器
产品描述: 150mA 4 1 2.375V 200MHz 3.465V 200MHz 52% 无,是 QFN 贴片安装,黏合安装 4mm(长度)*850μm(高度)
供应商型号: PL602041UMG-TR
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 时钟发生器 PL602041UMG-TR

PL602041UMG-TR概述


    产品简介


    PL602041 钟表化 PCIe 四输出
    PL602041 是Micrel公司的ClockWorks™家族成员之一,提供一种极低噪声的PCIe时钟信号定时解决方案。该设备通过生成四个HCSL输出时钟(25MHz、100MHz、125MHz和200MHz)来实现其功能,适用于服务器、存储系统、交换机和路由器等多种应用领域。这款产品特别适合对时钟稳定性要求较高的高性能计算、通信和网络系统。

    技术参数


    - 输入频率:25MHz 晶振
    - 输出频率:25MHz, 100MHz, 125MHz, 200MHz
    - 电源电压范围:2.5V 至 3.3V
    - 相位抖动(100MHz,1.875MHz 到 20MHz):105 fs
    - 兼容标准:PCI Express Gen1, Gen2 和 Gen3
    - 工作温度范围:工业级温度(–40°C 至 +85°C)
    - 认证:RoHS 和 PFOS 合规
    - 封装形式:24 引脚 4mm x 4mm QFN

    产品特点和优势


    1. 低相位抖动:105fs 的典型相位抖动(1.875MHz 到 20MHz)使该设备在高频率下仍保持卓越的稳定性和精度。
    2. 广泛的输出频率:能够生成25MHz、100MHz、125MHz和200MHz四种不同频率的输出时钟,满足多种应用需求。
    3. 宽工作电压范围:支持2.5V到3.3V的电源电压,适应性强。
    4. 高集成度:集成晶振电路,不需要外部电容,简化设计和生产流程。

    应用案例和使用建议


    - 服务器:用于数据中心服务器中的时钟同步,提高系统整体性能。
    - 存储系统:用于高密度存储系统的时钟控制,确保数据传输的准确性和稳定性。
    - 网络交换机和路由器:在网络设备中实现精确的时钟同步,提升数据传输效率。
    使用建议:
    - 在应用中尽量减少晶振下方的信号干扰,保持底层开放以避免引入噪声。
    - 确保电源和接地连接正确,放置尽可能靠近芯片并采用小容量电容器进行滤波。

    兼容性和支持


    - 兼容性:支持PCI Express Gen1、Gen2 和 Gen3标准,兼容大多数现代计算机系统。
    - 支持信息:可以通过Micrel的HBW应用小组获取技术支持(邮箱:tcghelp@micrel.com),该团队能帮助客户选择合适的晶振,并解答其他相关技术问题。

    常见问题与解决方案


    1. Q:如何正确放置晶振?
    - A: 尽量减少晶振下方的信号干扰,保持晶振层下方开放,不要放置开关信号或噪声电源。

    2. Q:如何连接电源和接地?
    - A: 将最小值去耦电容器(如4.7nF)放在VDD和VSS引脚之间,并尽可能靠近这些引脚,最好在PCB同一侧。

    总结和推荐


    总结:PL602041是一款专为高可靠性应用设计的时钟发生器,其出色的低相位抖动特性和广泛的工作频率范围使其在服务器、存储系统和网络设备中表现卓越。此外,其宽泛的电压范围和高集成度进一步增强了其易用性和适应性。
    推荐:强烈推荐使用PL602041作为高性能计算、通信和网络系统的核心时钟源。无论是开发新硬件还是改进现有系统,该器件都能提供可靠且高效的时钟管理解决方案。

PL602041UMG-TR参数

参数
输入信号类型 -
输出数量 4
电路数 1
差分 - 输入:输出 无,是
最大输入频率 200MHz
最大占用比 52%
最大工作供电电压 3.465V
最小工作供电电压 2.375V
最大输出频率 200MHz
输出信号类型 -
典型供电电流 150mA
长*宽*高 4mm(长度)*850μm(高度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PL602041UMG-TR厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PL602041UMG-TR数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟发生器 MICROCHIP TECHNOLOGY PL602041UMG-TR PL602041UMG-TR数据手册

PL602041UMG-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 58.986
200+ ¥ 57.942
300+ ¥ 57.42
库存: 3000
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 5898.6
