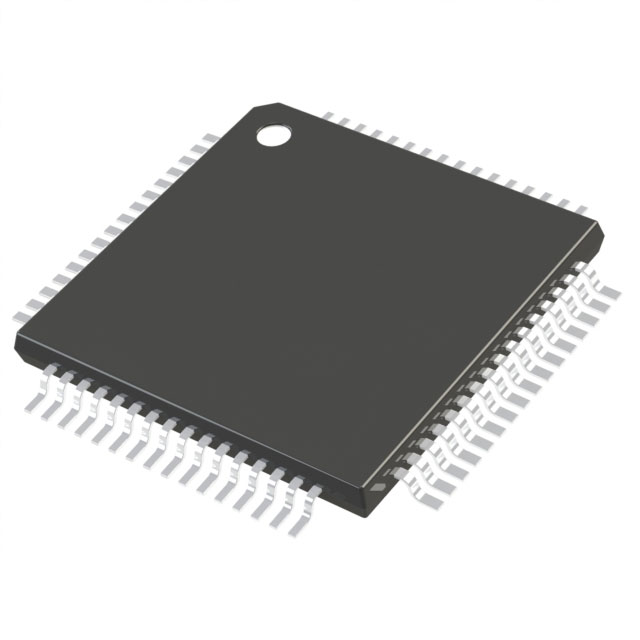

ZL30105QDG1

产品分类: 锁相环
产品描述: 是 2.97V 3.63V 19.44MHz QFP 贴片安装
供应商型号: BECL-ZL30105QDG1
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 锁相环 ZL30105QDG1

ZL30105QDG1概述


    产品简介


    ZL30105 SDH/PDH系统同步器
    ZL30105是一款由Zarlink Semiconductor Inc.设计的SDH/PDH系统同步器,专为同步和时钟控制需求高的通信网络设计。它通过数字相位锁定环(DPLL)提供定时和同步功能,适用于多干线SDH和T1/E1传输设备。ZL30105的主要特点是支持冗余时钟系统,确保高可靠性和系统稳定性。

    技术参数


    - 输入参考频率:支持2 kHz、8 kHz、1.544 MHz、2.048 MHz、8.192 MHz、16.384 MHz、19.44 MHz输入。
    - 输出时钟频率:可提供1.544 MHz(DS1)、2.048 MHz(E1)、3.088 MHz、16.384 MHz、19.44 MHz(SDH),以及选择4.096 MHz和8.192 MHz或32.768 MHz和65.536 MHz的组合。
    - 抖动:小于24 psrms的内在抖动,符合GR-253-CORE OC-3和G.813 STM-1规范;小于0.6 nspp的内在抖动。
    - 频率准确度:锁存模式下的频率准确度为1x10^-8。
    - 相位斜率:支持手动或自动无中断参考切换,具备频率范围选择功能。
    - 工作温度范围:-40°C至+85°C。

    产品特点和优势


    ZL30105的优势在于其先进的冗余时钟支持、灵活的输入输出频率选择以及出色的时钟精度和稳定性。其强大的时钟同步功能使其成为多干线SDH和T1/E1系统的核心资源,例如DSLAMs、网关和PBX系统。此外,它的低抖动特性和无中断切换功能提高了系统的可靠性,减少了通信中断的可能性。

    应用案例和使用建议


    应用案例
    ZL30105广泛应用于多种通信网络中,例如同步和时钟控制的多干线SDH和T1/E1系统,以及AdvancedTCA和其他时分复用(TDM)总线。特别是在需要高可靠性、低抖动的应用场景中,如电信数据中心和无线基站。
    使用建议
    在实际应用中,建议根据具体的应用需求选择合适的输入参考频率和输出时钟频率。对于需要高可靠性的系统,建议采用冗余时钟系统以提高整体系统的稳定性。同时,要定期检查系统的时钟状态,确保其正常运行。

    兼容性和支持


    ZL30105支持多种标准接口,如ITU-T G.813、Telcordia GR-1244-CORE、ETSI ETS 300 011和ANSI T1.403。它还提供了简单的硬件控制接口,便于集成到不同的系统中。厂商提供了详细的技术支持文档,帮助用户解决常见的技术问题。

    常见问题与解决方案


    1. 问题:如何切换输入参考频率?
    - 解决方案:通过软件配置或外部控制信号,可以手动或自动切换输入参考频率。
    2. 问题:如何调整输出时钟频率?
    - 解决方案:通过内部设置和编程接口,可以轻松调整输出时钟频率以适应不同应用场景。
    3. 问题:如何监测系统的时钟状态?
    - 解决方案:使用内置的状态监测功能,定期检查系统的时钟状态并记录相关数据,以便及时发现和解决问题。

    总结和推荐


    ZL30105 SDH/PDH系统同步器具有优秀的性能和可靠性,适合于高要求的通信网络。其独特的冗余时钟支持、出色的时钟精度和稳定性,使其成为众多应用场景的理想选择。强烈推荐在需要高性能和高可靠性的通信网络中使用ZL30105。
    通过以上分析,可以看出ZL30105是一款高效、可靠的同步器,非常适合在现代通信网络中使用。希望本文能够为您提供有价值的参考信息。

ZL30105QDG1参数

参数
PLL-锁相环
最大输入频率 19.44MHz
最大工作供电电压 3.63V
最小工作供电电压 2.97V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ZL30105QDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL30105QDG1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY ZL30105QDG1 ZL30105QDG1数据手册

ZL30105QDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
