ZL40293LDG1

产品分类: 时钟缓存器
产品描述: 3.135V 3.465V 250MHz QFN-72-EP 贴片安装
供应商型号: ZL40293LDG1-ND
供应商: Digi-Key
标准整包数: 1
MICROCHIP TECHNOLOGY 时钟缓存器 ZL40293LDG1

ZL40293LDG1概述

    ZL40293: 高性能PCIe缓冲器技术手册

    产品简介


    ZL40293 是一款由Microsemi公司(现为Microchip Technology Inc.子公司)设计的高性能20输出PCIe缓冲器。该产品完全符合PCIe 1.0至5.0标准,并适用于多种应用领域,如服务器、存储和数据中心、交换机和路由器等。它能够提供超低附加抖动(最高10飞秒),并且可以支持从0到250MHz的时钟频率。

    技术参数


    ZL40293 的关键技术参数如下:
    - 时钟输出: 20个低功耗推拉式HCSL PCI Express输出。
    - 抖动: 最大附加抖动为10飞秒。
    - 电源电压: 支持3.3V供电。
    - 输入频率范围: 0Hz至250MHz。
    - 输出偏移: 最大输出到输出偏差为50皮秒。
    - SMBus接口: 具有8个OE引脚。
    - 温度范围: 工业级温度范围,-40°C至+85°C。

    产品特点和优势


    - 超低附加抖动: 仅为10飞秒,适合高精度应用。
    - 高集成度: 内置低dropout电压调节器,具有优异的电源噪声抑制能力。
    - 易于使用: 内嵌串联终止电阻,支持100欧姆差分传输线。
    - 灵活性: 支持多种配置选项,可通过SMBus进行编程。

    应用案例和使用建议


    ZL40293 广泛应用于各种高性能系统中,例如:
    - 服务器: 可以用于构建稳定可靠的时钟分配网络。
    - 存储和数据中心: 在数据中心环境中,确保时钟信号的精确度和可靠性。
    建议用户在使用时注意散热问题,避免过热。在大规模部署时,考虑通过软件设置进行灵活控制。

    兼容性和支持


    ZL40293 与其他PCIe兼容设备兼容,能够无缝对接现有的硬件平台。此外,Microsemi公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. Q: 如何确认设备已启动?
    - A: 检查PWRGD引脚的状态,当PWRGD被拉高时,表示设备已经准备好正常运行。
    2. Q: 如何调整输出使能?
    - A: 可以通过OE#引脚或SMBus寄存器进行控制。如果需要禁用某个输出,将相应的OE#引脚拉低或设置对应的寄存器位。

    总结和推荐


    ZL40293 是一款集成了多项先进技术的PCIe缓冲器,具有出色的性能和广泛的应用前景。无论是对高性能计算还是网络应用来说,这款产品都是一款非常值得推荐的产品。建议在选择时考虑系统的具体需求和环境条件,以确保最佳的性能表现。
    如果您对ZL40293有任何疑问或需要技术支持,请联系Microsemi公司的客户服务部门获取帮助。

ZL40293LDG1参数

参数
最小工作供电电压 3.135V
最大工作供电电压 3.465V
输出信号类型 -
输出数量 -
最大输入频率 250MHz
差分 - 输入:输出
输入信号类型 -
最大传播延迟时间 -
电路数 1

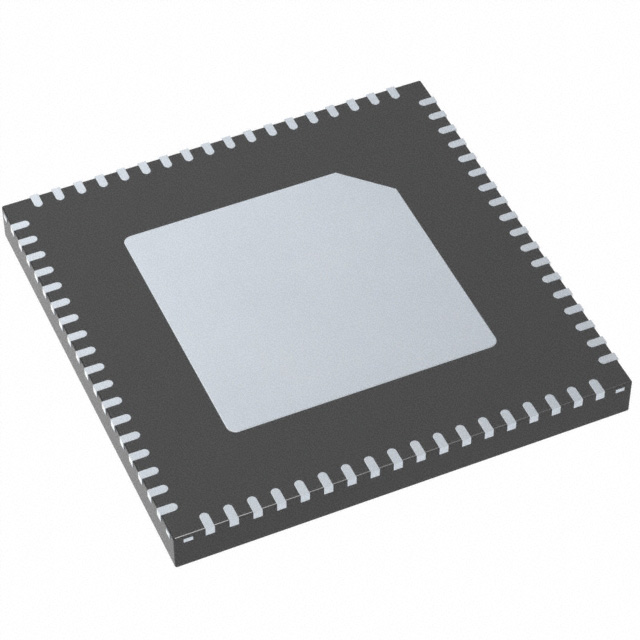

72-VFQFN Exposed Pad
通用封装 QFN-72-EP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

ZL40293LDG1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ZL40293LDG1数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟缓存器 MICROCHIP TECHNOLOGY ZL40293LDG1 ZL40293LDG1数据手册

ZL40293LDG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5488 ¥ 21.5374
25+ $ 2.0488 ¥ 17.1459
100+ $ 1.976 ¥ 16.5367
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.53
