PL123-02NGI-R

产品分类: 时钟缓存器
产品描述: 1.62V 3.63V 200MHz DFN 贴片安装,黏合安装
供应商型号: 998-PL123-02NGI-R
供应商: Mouser
标准整包数: 1

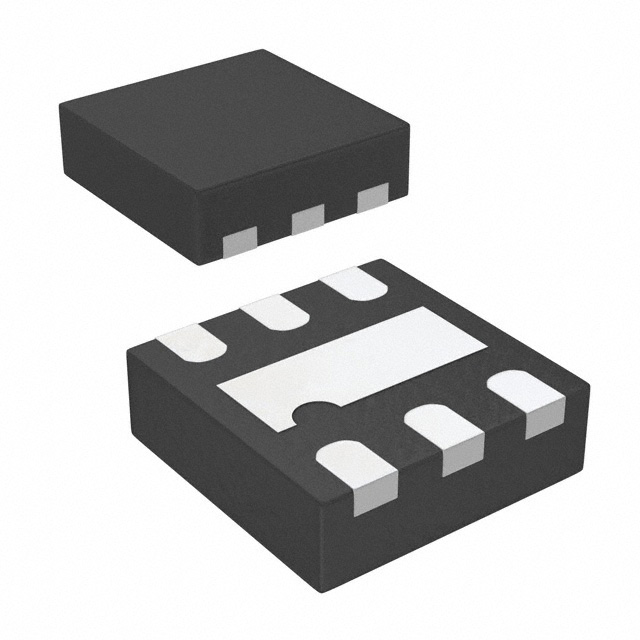

MICROCHIP TECHNOLOGY 时钟缓存器 PL123-02NGI-R

PL123-02NGI-R概述

    PL123-02N 1:2 Inverting LVCMOS Fanout Buffer 技术手册解析

    1. 产品简介


    PL123-02N 是一款由Microchip Technology Inc.设计的低功耗通用LVCMOS缓冲器。该器件可支持3.3V、2.5V和1.8V电源电压,提供从直流到200 MHz的频率支持。该器件具备输出使能(OE)引脚,可以方便地启用或禁用输出。此外,该器件还具有宽广的工作温度范围(-40°C至+85°C),适用于多种应用环境。

    2. 技术参数


    以下是PL123-02N的主要技术规格:
    - 电源电压范围:-0.5V 至 +4.6V
    - 输入电压范围:-0.5V 至 VDD + 0.5V
    - 输出电压范围:-0.5V 至 VDD + 0.5V
    - 焊接温度(绿色封装):最高+260°C
    - 存储温度:-65°C 至 +150°C
    - 操作环境温度:-40°C 至 +85°C
    在交流规格方面,该器件可达到高达200 MHz的频率。具体频率规格如下:
    - 在3.3V电源下,频率可达200 MHz
    - 在2.5V电源下,频率可达150 MHz
    - 在1.8V电源下,频率可达100 MHz
    在直流规格方面,该器件的工作电压范围为1.62V 至 3.63V,最大静态电流为5 µA(当输出使能OE=0时)。其他参数还包括输出低电平电压(VOL)为0.4V,输出高电平电压(VOH)为VDD - 0.4V。

    3. 产品特点和优势


    主要特点:
    - 支持多种电压输入(3.3V、2.5V、1.8V)
    - 广泛的频率支持,最高可达200 MHz
    - 具有输出使能(OE)引脚,便于控制输出状态
    - 工作温度范围广泛,适用于极端环境
    - 小尺寸(6-Lead UDFN封装)
    优势:
    - 高可靠性,能在广泛的电压和温度范围内稳定工作
    - 节能设计,低静态电流消耗(最大5 µA)
    - 小巧的封装尺寸,节省PCB空间

    4. 应用案例和使用建议


    应用场景:
    - 数字电路设计中,用于信号分配和复制
    - 需要高速数据传输的应用,如通信系统、工业自动化设备
    - 电池供电的便携式设备中,要求低功耗
    使用建议:
    - 根据实际工作电压选择合适的电源输入
    - 考虑到宽温范围的特点,确保在极端环境下仍能正常工作
    - 使用输出使能(OE)引脚合理管理输出状态,以降低功耗

    5. 兼容性和支持


    PL123-02N设计上采用LVCMOS标准,适用于各种LVCMOS接口设备。该器件支持SST和非SST时钟信号,提供了很好的兼容性。Microchip Technology Inc.为其产品提供全面的技术支持和维护服务,用户可以通过官方渠道获取相关资料和支持。

    6. 常见问题与解决方案


    常见问题:
    - Q: 输出信号不稳定怎么办?
    - A: 检查电源电压是否符合要求,确认连接是否正确。

    - Q: 静态电流过大如何解决?
    - A: 确认输出使能OE引脚是否设置为0,以关闭输出。

    7. 总结和推荐


    综上所述,PL123-02N是一款高效、低功耗的LVCMOS缓冲器,适用于多种高频数字电路设计。凭借其宽电压支持、良好的兼容性以及小巧的封装,该器件在数字信号处理、通信系统等领域具有广泛应用前景。因此,我们强烈推荐将该器件用于需要高可靠性、低功耗和小尺寸解决方案的应用场合。

PL123-02NGI-R参数

参数
最小工作供电电压 1.62V
最大工作供电电压 3.63V
差分 - 输入:输出
输出数量 2
最大输入频率 200MHz
输入信号类型 -
输出信号类型 -
最大传播延迟时间 -
电路数 1
1.35mm(Max)
6-UFDFN Exposed Pad
550μm(Max)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PL123-02NGI-R厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PL123-02NGI-R数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 时钟缓存器 MICROCHIP TECHNOLOGY PL123-02NGI-R PL123-02NGI-R数据手册

PL123-02NGI-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7835 ¥ 31.9706
25+ $ 3.025 ¥ 25.5613
100+ $ 2.7 ¥ 22.815
3000+ $ 2.0895 ¥ 17.6563
库存: 20934
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.97
