DSA557-0344FL0TVAO

产品分类: 锁相环
产品描述: 是 100MHz GRADE 贴片安装,黏合安装
供应商型号:
供应商:
标准整包数: 0
MICROCHIP TECHNOLOGY 锁相环 DSA557-0344FL0TVAO

DSA557-0344FL0TVAO概述

    DSA557系列PCI Express时钟发生器技术手册

    产品简介


    DSA557系列是高性能PCI Express时钟发生器,采用经过验证的硅基MEMS(微机电系统)技术制造,能够提供100 MHz差分输出时钟,在广泛的供电电压和温度范围内表现出卓越的抖动稳定性和可靠性。产品系列包括DSA557-03(双输出)、DSA557-04(三输出)和DSA557-05(四输出)。主要应用于汽车娱乐、高级驾驶辅助系统(ADAS)、自动驾驶和车载网络等领域。

    技术参数


    以下是DSA557系列的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 供电电压 | 2.25 3.63 | V
    | HCSL供电电流(输出关闭) 21 | 23 | mA
    | HCSL供电电流(输出开启) 60 mA
    | 频率稳定性(包括初始容差、温度和供电电压影响) ±100 | ppm | 所有温度范围 |
    | 输出频率 100 MHz
    | 周期抖动(RMS) 2.5 ps
    | 输出上升/下降时间 | 200 400 | ps | 20% 到 80%,负载电阻为50Ω |

    产品特点和优势


    DSA557系列具有以下独特功能和优势:
    - AEC-Q100认证:适用于汽车应用。
    - 集成MEMS谐振器:无需外部25 MHz晶体,简化设计。
    - 宽工作温度范围:-40°C到+105°C(汽车级2),-40°C到+85°C(汽车级3)。
    - 低功耗:相比竞争产品低30%。
    - 出色的抗冲击和振动能力:符合MIL-STD-883标准。
    - 高可靠性:比石英振荡器的MTF高20倍。

    应用案例和使用建议


    DSA557系列产品广泛应用于现代车辆的通信、存储和网络子系统中。具体的应用场景包括汽车娱乐系统、ADAS系统和自动驾驶汽车。为了获得最佳性能,建议在设计时遵循手册中的连接图和参考电路。

    兼容性和支持


    DSA557系列产品与多种输出格式兼容,包括HCSL、LVDS和LVCMOS。厂商提供了详细的文档和支持,包括热回流焊工艺曲线、封装标记信息等,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    根据手册中的常见问题部分,用户可能会遇到的问题及其解决方案如下:
    - 问题:供电电压超出最大值。
    - 解决方法:确保供电电压在规定范围内(2.25V至3.63V)。
    - 问题:输出频率不稳定。
    - 解决方法:检查供电电压和温度范围是否符合要求,重新启动设备。

    总结和推荐


    综上所述,DSA557系列时钟发生器以其卓越的性能、可靠性和灵活性成为汽车应用的理想选择。强烈推荐在需要高性能、高可靠性时钟发生器的项目中使用。无论是在开发阶段还是量产过程中,该系列产品都能满足用户的高要求。

DSA557-0344FL0TVAO参数

参数
最小工作供电电压 -
PLL-锁相环
最大输入频率 100MHz
最大工作供电电压 -

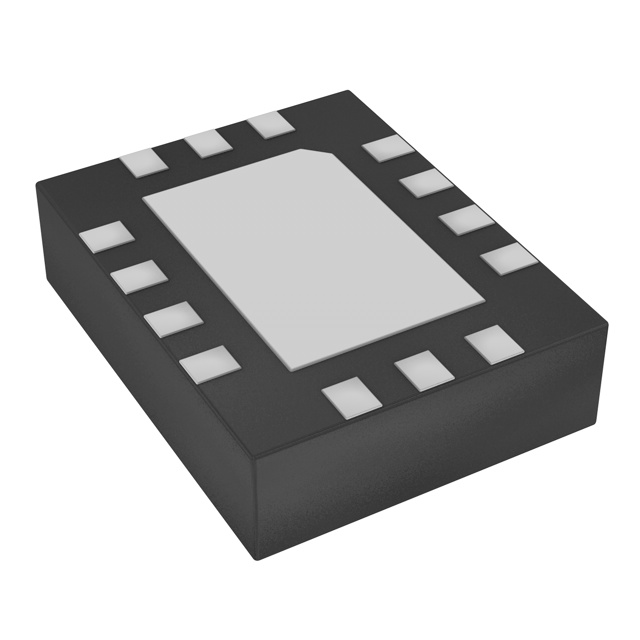

14-VFQFN Exposed Pad
通用封装 GRADE
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DSA557-0344FL0TVAO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSA557-0344FL0TVAO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 锁相环 MICROCHIP TECHNOLOGY DSA557-0344FL0TVAO DSA557-0344FL0TVAO数据手册

DSA557-0344FL0TVAO封装设计

查看详情并下载
Symbol
Footprint
3D Model
