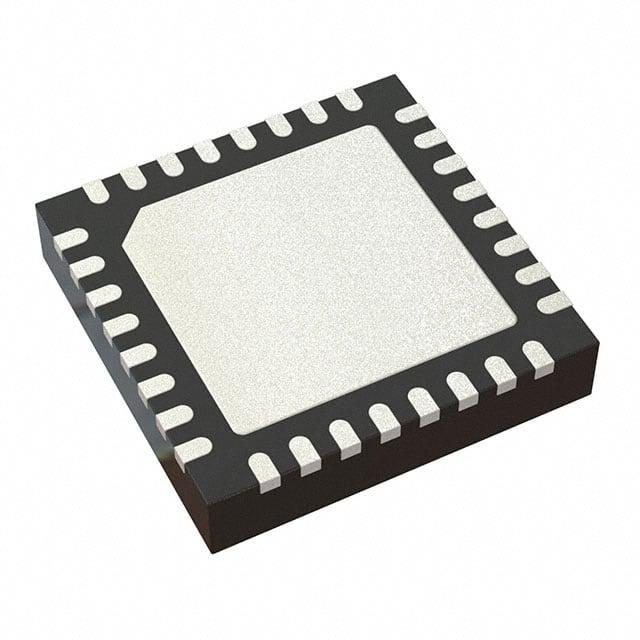

ZL30252LDF1

产品分类: 锁相环
产品描述: 带旁路 1.71V 3.465V 1.035GHz QFN 贴片安装,黏合安装
供应商型号: ZL30252LDF1
供应商: 国内现货
标准整包数: 100
MICROCHIP TECHNOLOGY 锁相环 ZL30252LDF1

ZL30252LDF1概述

    # 电子元器件技术手册:ZL30252/ZL30253 Any-to-Any Clock Multiplier and Jitter Attenuator

    产品简介


    基本介绍
    ZL30252和ZL30253是集成的三输入三输出时钟倍频器和抖动衰减器集成电路(IC)。这两款芯片专为各种应用中的频率转换、抖动抑制和频率合成而设计。它们能够处理从1 kHz到1250 MHz的输入信号(对于CMOS输入为1 kHz至300 MHz),并且具有多个可编程功能,使其适用于多种不同的设备类型。
    主要功能
    - 三输入接口:两组差分/CMOS输入和一组CMOS输入。
    - 广泛的频率范围:任何输入频率从1 kHz到1250 MHz(CMOS为1 kHz到300 MHz)。
    - 高分辨率分数频率转换:无误差的分数频率转换。
    - 低抖动输出:典型输出抖动为0.16至0.28 ps RMS。
    - 数字控制相位调整:提供灵活的相位调整能力。
    - 易配置封装设计:无需外部VCXO或环路滤波组件。
    应用领域
    - 频率转换、抖动抑制和频率合成。
    - 广播视频频率转换。
    - 无线基站的抖动过滤和频率转换。
    - PCI Express频率倍增。

    技术参数


    输入参数
    - 输入类型:两组差分/CMOS输入,一组CMOS输入。
    - 频率范围:1 kHz 至 1250 MHz(CMOS为1 kHz 至 300 MHz)。
    - 频率监测:输入持续监控活动和频率准确性。
    - 参考切换:自动或手动参考切换。
    - 宽带DPLL:带宽可调,14 Hz 至 500 Hz。
    输出参数
    - 输出频率范围:<1 Hz 至 1035 MHz。
    - 输出格式:CML 或 2xCMOS,可接口到LVDS、LVPECL、HSTL、SSTL和HCSL。
    - 电压范围:1.5V 至 3.3V。
    - 输出抖动:典型值为0.16至0.28 ps RMS(12 kHz 至 20 MHz整合带)。
    电气特性
    - 电源范围:2.7V 至 3.6V。
    - 工作温度范围:-40°C 至 +85°C。

    产品特点和优势


    独特功能
    - 自适应配置:在复位时自动或通过外部EEPROM进行配置。
    - 多重输出选择:每个输出都有独立的分频器。
    - 多功能接口:支持多种电压和信号格式,提供极大的灵活性。
    - 低功耗设计:减少系统整体功耗。
    市场竞争力
    - 高集成度:将多种功能集成在一个小型芯片上。
    - 高性能:输出频率覆盖范围广,抖动抑制能力强。
    - 易于使用:无需复杂的外围电路即可实现功能。

    应用案例和使用建议


    应用案例
    1. 广播视频频率转换:利用高分辨率分数频率转换,确保信号传输质量。
    2. 无线基站的抖动过滤和频率转换:有效抑制信号抖动,提高数据传输的稳定性。
    3. PCI Express频率倍增:提供稳定可靠的频率转换,支持高速数据传输。
    使用建议
    - 在选择输入信号时,建议优先考虑具有较高精度和稳定性的信号。
    - 通过软件配置输出频率和相位,确保系统性能的最佳化。
    - 考虑外部因素对芯片的影响,如温度变化和电磁干扰,合理设置参数。

    兼容性和支持


    兼容性
    - 与多种标准接口兼容,如SPI和I²C。
    - 可以与多种外部振荡器和晶体兼容,灵活应用于不同系统中。
    支持和服务
    - Microsemi提供详细的文档和技术支持。
    - 可提供评估软件,帮助客户快速了解和测试产品的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出频率不稳定 | 检查输入信号质量和频率设置。 |
    | 无法自动配置 | 确认EEPROM连接正确且配置数据无误。 |
    | 功耗过高 | 重新配置输出信号格式和电压等级,减少不必要的功耗。 |

    总结和推荐


    综合评估
    ZL30252和ZL30253具有出色的性能和多功能性,适用于多种应用场景。其高集成度、广泛的频率范围和低抖动输出使它们成为频率转换和抖动抑制的理想选择。
    推荐使用
    鉴于其卓越的性能和广泛的应用范围,强烈推荐在需要高精度频率转换和抖动抑制的系统中使用ZL30252和ZL30253。这些产品不仅能提高系统的可靠性,还能简化设计和降低成本。

ZL30252LDF1参数

参数
最大输入频率 1.035GHz
最大工作供电电压 3.465V
最小工作供电电压 1.71V
PLL-锁相环 带旁路
32-VFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZL30252LDF1厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
