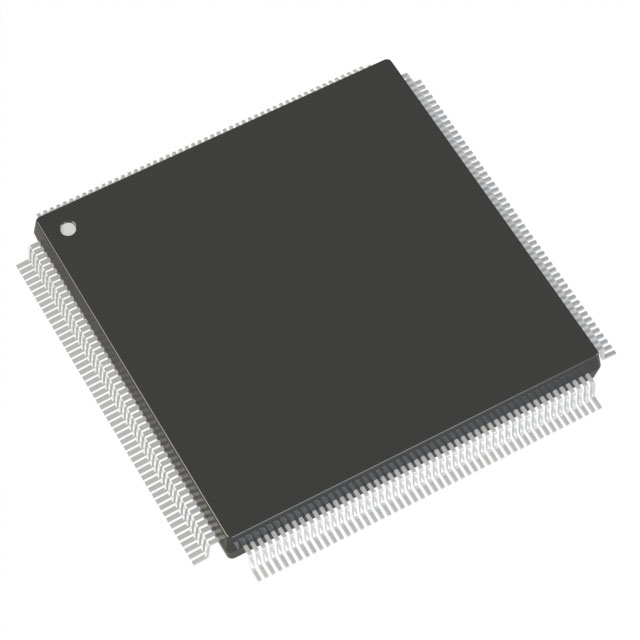

A3P250-1PQG208I

产品描述: 36Kbit 1.425V 1.575V QFP 贴片安装
供应商型号: Q-A3P250-1PQG208I
供应商: 期货订购
标准整包数: 24
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) A3P250-1PQG208I

A3P250-1PQG208I概述

    ProASIC3 Flash Family FPGAs 技术手册

    产品简介


    ProASIC3 Flash Family FPGAs 是第三代Microsemi公司生产的闪存FPGA,具备高容量、高性能、低功耗等特点。该系列产品适用于多种应用领域,如消费电子、网络通信、计算和航空电子等领域。ProASIC3系列通过可重新编程的闪存技术提供安全且单芯片的解决方案,并能在瞬间启动(Instant On)。

    技术参数


    - 系统门数:从15K到1M不等。
    - SRAM:最高可达144K位真双端口SRAM。
    - 用户I/O:最多可达300个用户I/O。
    - 过程技术:130纳米,7层金属(6铜),闪存基CMOS工艺。
    - 系统性能:高达350 MHz。
    - 总线支持:支持3.3 V,66 MHz 64位PCI。
    - 在系统编程(ISP):通过片上128位AES解密实现ISP,某些型号除外。
    - 低功耗:支持1.5 V单电源系统。
    - 内存:1 Kbit FlashROM,多条4,608位RAM块。
    - 时钟结构:具备可配置相移、倍频/分频能力的6个CCC模块,其中1个集成PLL。
    - ARM处理器支持:部分型号支持ARM®Cortex®-M1软处理器。

    产品特点和优势


    1. 高容量和高密度:ProASIC3系列提供了从15K到1M系统门数的广泛选择。
    2. 安全性:通过FlashLock技术和AES加密确保设计的安全性,支持远程更新和现场升级。
    3. 低功耗:支持1.5 V单电源系统,降低整体功耗。
    4. 高性能路由结构:分段、层次化的路由和时钟结构提高了系统性能。
    5. 先进I/O:支持多种I/O标准,包括LVPECL、LVDS、B-LVDS和M-LVDS等。

    应用案例和使用建议


    ProASIC3系列FPGA被广泛应用于多种领域,例如:
    - 消费电子:用于智能家电、安防监控等。
    - 网络通信:作为路由器、交换机的关键组件。
    - 计算:用于服务器、数据中心等。
    - 航空电子:用于飞行控制系统等关键任务设备。
    使用建议:
    - 对于需要高速通信的应用,建议使用支持LVDS、M-LVDS等差分信号标准的型号。
    - 在功耗敏感的应用中,可以利用1.5 V单电源系统的优势来降低整体功耗。

    兼容性和支持


    ProASIC3系列FPGA提供了广泛的封装选项,以适应不同的应用需求。厂商提供全面的技术支持和文档资源,确保用户能够顺利完成设计和测试。此外,部分型号还支持ARM处理器,进一步扩展了其应用范围。

    常见问题与解决方案


    - 问:如何进行安全的在系统编程(ISP)?
    - 答:可以通过片上128位AES解密算法实现安全的ISP。请参考技术手册中的详细步骤。

    - 问:如何处理系统电源不稳定导致的故障?
    - 答:ProASIC3 FPGA具备非易失性闪存配置,即使系统电源出现波动或断电,配置信息也不会丢失,无需重新加载。

    总结和推荐


    ProASIC3 Flash Family FPGAs 是一款功能强大且高度安全的可编程逻辑器件。它具备高容量、高性能和低功耗的特点,适用于多种应用场景。强烈推荐使用ProASIC3系列FPGA进行各种复杂系统的开发和设计。厂商提供的完善技术支持和丰富的文档资料将帮助您轻松完成设计和调试工作。

A3P250-1PQG208I参数

参数
逻辑元件数量 -
最大工作供电电压 1.575V
最小工作供电电压 1.425V
总RAM位数 36Kbit
LAB/CLB数量 -
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘

A3P250-1PQG208I厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

A3P250-1PQG208I数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 现场可编程门阵列(FPGA) MICROCHIP TECHNOLOGY A3P250-1PQG208I A3P250-1PQG208I数据手册

A3P250-1PQG208I封装设计

查看详情并下载
Symbol
Footprint
3D Model
