DSC1001CL5-100.0000

产品分类: 可编程振荡器
产品描述: CMOS 1.7V 3.6V 16.6mA 15pF ±10ppm 100MHz 贴片安装 3.2mm*2.5mm*900μm
供应商型号: DSC1001CL5-100.0000
供应商: 国内现货
标准整包数: 1000

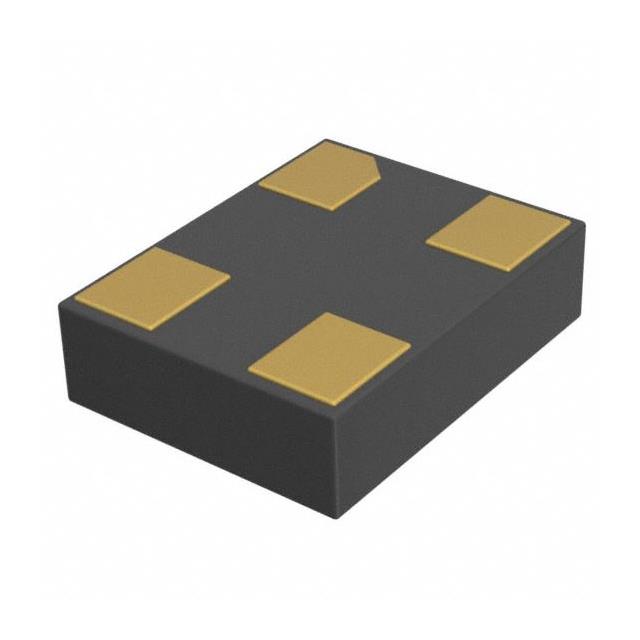

MICROCHIP TECHNOLOGY 可编程振荡器 DSC1001CL5-100.0000

DSC1001CL5-100.0000概述

    DSC1001/3/4 1.8V - 3.3V Low-Power Precision CMOS Oscillators

    1. 产品简介


    产品类型:硅基MEMS振荡器
    主要功能:提供1 MHz至150 MHz范围内的频率输出,具备高稳定性、低功耗和小封装尺寸的特点。
    应用领域:广泛应用于移动设备、消费电子产品、便携式电子产品、DVR/CCTV/监控摄像头、低轮廓应用和工业设备中。

    2. 技术参数


    - 频率范围:1 MHz 至 150 MHz
    - 温度稳定性:±10 ppm, ±20 ppm, ±25 ppm, ±50 ppm
    - 工作电压:1.7 V 至 3.6 V
    - 工作温度范围:商业级 -20°C 至 70°C,工业级 -40°C 至 85°C,扩展工业级 -40°C 至 105°C
    - 工作电流:
    - 工作电流(1 MHz):6 mA
    - 待机电流(最大):15 μA
    - 封装尺寸:
    - 2.5 mm x 2.0 mm x 0.85 mm
    - 3.2 mm x 2.5 mm x 0.85 mm
    - 5.0 mm x 3.2 mm x 0.85 mm
    - 7.0 mm x 5.0 mm x 0.85 mm
    - 可靠性标准:符合MIL-STD 883冲击和振动测试标准,无铅,RoHS,Reach SVHC合规,AEC-Q100可靠性认证。

    3. 产品特点和优势


    - 易用性:支持“即插即用”,可以直接替代行业标准晶体振荡器。
    - 可靠性:采用半导体级别的硅基MEMS技术,比石英振荡器更可靠。
    - 短生产周期:具有快速批量生产能力,适合大规模生产。
    - 低功耗:显著延长电池寿命,减少功耗。
    - 紧凑型塑料封装:适合空间受限的应用场景。
    - 成本效益:在保证高性能的前提下,具有成本优势。

    4. 应用案例和使用建议


    应用案例:
    - 移动设备:智能手机、平板电脑等。
    - 消费电子产品:电视、机顶盒等。
    - 工业设备:安防摄像头、工业自动化设备等。
    使用建议:
    - 确保电路设计合理,避免电磁干扰,提高信号完整性。
    - 选择合适的封装尺寸,确保安装位置不影响整体布局。
    - 遵循推荐的电源电压和负载电容值,以达到最佳性能。

    5. 兼容性和支持


    - 兼容性:该产品可直接替换市面上的标准晶体振荡器,无需修改PCB设计。
    - 支持:Microchip公司提供详尽的技术文档、测试电路图和推荐的PCB布局图,以及相应的技术支持服务。

    6. 常见问题与解决方案


    - 问题:输出频率不稳定
    解决方案:检查供电电压是否在规定范围内,确保接地良好。
    - 问题:输出波形失真
    解决方案:确认负载电容设置正确,适当增加去耦电容以改善电源纹波。
    - 问题:温度漂移较大
    解决方案:根据具体应用需求选择不同稳定性等级的产品。

    7. 总结和推荐


    总结:DSC1001/3/4系列振荡器在保证高性能的同时,具有高可靠性、低功耗和小体积等特点,适用于多种应用场景,特别适合于需要紧凑设计且对稳定性要求较高的场合。
    推荐:强烈推荐该产品用于需要高性能、高可靠性的应用场合,特别是移动设备、消费电子和工业控制领域。对于追求高性价比的设计师而言,DSC1001/3/4是不二之选。

DSC1001CL5-100.0000参数

参数
输出格式 CMOS
负载电容 15pF
最大电源电流 16.6mA
频率稳定性 ±10ppm
扩频带宽 -
频率 100MHz
最大工作电压 3.6V
最小工作电压 1.7V
长*宽*高 3.2mm*2.5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 管装

DSC1001CL5-100.0000厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1001CL5-100.0000数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 可编程振荡器 MICROCHIP TECHNOLOGY DSC1001CL5-100.0000 DSC1001CL5-100.0000数据手册

DSC1001CL5-100.0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
