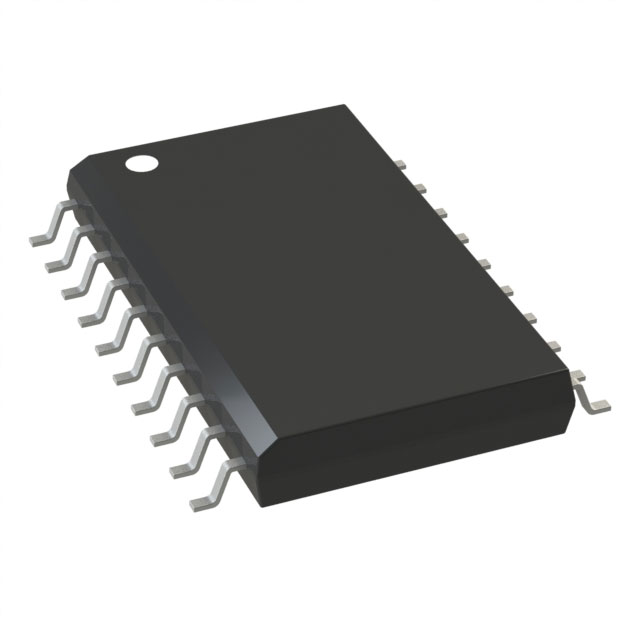

PIC16F15245-E/SO

产品分类: 微控制器(MCU)
产品描述: 1.8V~5.5V 32MHz 1KB FLASH 14KB Brown-out Detect/Reset,POR,PWM,WDT 内部 17 I2C,LINbus,SPI,UART,USART 8bit PIC SOIC-20 贴片安装
供应商型号: PIC16F15245-E/SO
供应商: 国内现货
标准整包数: 38
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC16F15245-E/SO

PIC16F15245-E/SO概述

    PIC16F15225/45 全功能14/20引脚微控制器

    产品简介


    PIC16F15225/45 是一款专为成本敏感型传感器和实时控制应用设计的全功能14/20引脚微控制器。这些微控制器属于PIC16F152家族,具有丰富的数字和模拟外设,能够满足各种应用需求。

    技术参数


    - 程序闪存内存:14k字节
    - 数据SRAM内存:1024字节
    - 输入输出引脚:14/20个(包含一个仅输入的MCLR引脚)
    - 中断:具有外部中断引脚
    - 模数转换器 (ADC):10位分辨率,最多28个外部输入通道
    - 脉宽调制器 (PWM):10位分辨率
    - 定时器:两个16位定时器和一个8位定时器(带硬件限制)
    - 数字通信接口:MSSP、EUSART、SMBus兼容I/O垫片
    - 供电电压范围:1.8V到5.5V
    - 工作温度范围:工业级-40°C到85°C,扩展级-40°C到125°C
    - 功耗:睡眠模式下典型值<900nA(3V/25°C,WDT开启),<600nA(3V/25°C,WDT关闭)

    产品特点和优势


    1. 简化功能集:包括10位ADC、PPS、数字通信外设、定时器和波形发生器。
    2. 内存保护和启动功能:MAP可支持数据保护和引导加载应用,DIA存储FVR偏移值以提高ADC准确性。
    3. 高性能架构:支持高达32MHz的时钟输入速度,16级深硬件堆栈。
    4. 低功耗模式:低电流通电复位(POR)和配置电源上电定时器(PWRT)。
    5. 外围引脚选择(PPS):允许灵活映射数字I/O,提高系统灵活性。

    应用案例和使用建议


    - 温度监控系统:利用ADC测量温度并进行数据采集。
    - 电机控制:通过PWM模块实现精确的电机速度控制。
    - 智能仪表:集成多个通信接口,支持多种协议,适用于物联网应用。
    - 传感器网络节点:通过多个I/O端口连接多种传感器,实现实时数据收集。
    使用建议:
    - 确保电源稳定,避免电压波动导致数据错误。
    - 在高精度应用中,考虑外部参考电压来提升ADC性能。
    - 合理规划电源管理和节能模式,以降低系统功耗。

    兼容性和支持


    - 兼容性:PIC16F15225/45可与其他Microchip的产品兼容,提供广泛的应用支持。
    - 编程/调试功能:可通过ICSP™(In-Circuit Serial Programming)和ICD(In-Circuit Debug)进行编程和调试,集成调试功能便于开发。

    常见问题与解决方案


    1. 问题:如何设置内部振荡器?
    解决方案:查阅数据手册第11章“OSC - 振荡器模块”中的详细步骤。
    2. 问题:在电源不足时,微控制器表现不稳定怎么办?
    解决方案:检查电源电路设计,确保电源电压在正常范围内(1.8V到5.5V)。
    3. 问题:如何实现功耗最小化?
    解决方案:使用睡眠模式,适当配置定时器和看门狗(WDT)以降低功耗。

    总结和推荐


    PIC16F15225/45 是一款极具性价比的微控制器,具有广泛的适用性和丰富的功能。对于需要高集成度和低功耗的传感器和实时控制系统来说,它是一个理想的选择。结合其强大的编程/调试能力和广泛的内存选项,PIC16F15225/45 完全适合各种复杂应用。因此,强烈推荐在相关项目中使用该产品。

PIC16F15245-E/SO参数

参数
接口类型 I2C,LINbus,SPI,UART,USART
数据总线宽度 8bit
最小工作供电电压 -
程序存储器类型 FLASH
速度 32MHz
内核数 -
RAM大小 1KB
EEPROM大小 -
I/O数量 17
数据转换器 -
外设 Brown-out Detect/Reset,POR,PWM,WDT
核心处理器 PIC
程序存储器大小 14KB
电压-电源(Vcc/Vdd) 1.8V~5.5V
振荡器类型 内部
最大工作供电电压 -
最大时钟频率 -
通用封装 SOIC-20
安装方式 贴片安装
包装方式 管装

PIC16F15245-E/SO厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PIC16F15245-E/SO数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 微控制器(MCU) MICROCHIP TECHNOLOGY PIC16F15245-E/SO PIC16F15245-E/SO数据手册

PIC16F15245-E/SO封装设计

查看详情并下载
Symbol
Footprint
3D Model
