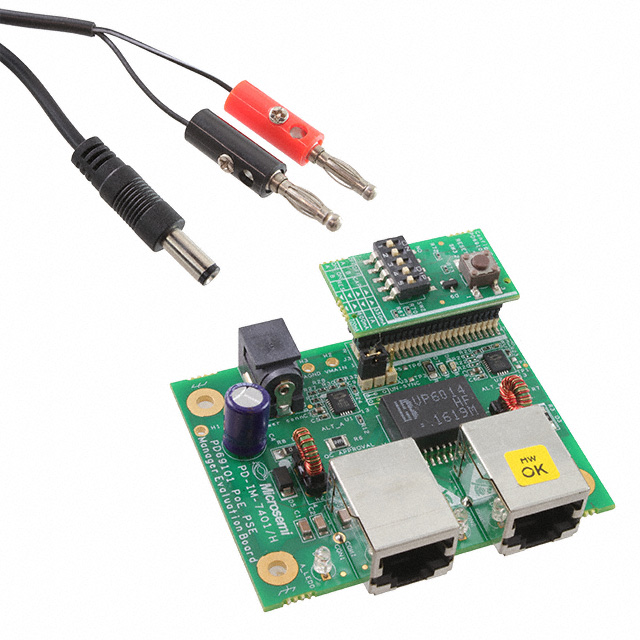

PD-IM-7401

产品描述: Microchip 以太网供电 (POE)评估测试板, 电源管理开发套件, PD69101芯片
供应商型号: PD-IM-7401
供应商: 国内现货
标准整包数: 10
MICROCHIP TECHNOLOGY 评估、开发板开发工具 PD-IM-7401

PD-IM-7401概述

    PD-IM-7401 Evaluation Board: Comprehensive Overview

    1. 产品简介


    PD-IM-7401 评估板是由Microsemi公司生产的一款专用于评估基于PD69101 PoE Manager的PoE(以太网供电)应用性能的产品。该评估板设计旨在为PoE设计师提供一种灵活且易于配置的平台,以测试和评估Microsemi的PoE解决方案。它能够支持单端口PoE应用(使用2对或4对线),并且通过简单的跳线和开关配置即可轻松改变其操作模式。

    2. 技术参数


    | 参数 | 最小值 | 最大值 | 单位 |
    ||
    | 主直流输入电压 | 44 | 57 | V |
    | 端口到机壳隔离 | - | 1.5 | kVrms |
    | 所有通信到机壳隔离 | - | 1.5 | kVrms |
    PD-IM-7401 评估板的操作温度范围是0°C至+50°C,符合RoHS标准,因此它非常适合于广泛的工业和商业应用环境。

    3. 产品特点和优势


    - 支持一个PoE端口的应用,可配置为2对或4对线的工作模式。
    - 两个RJ45接口,支持数据输入和电源输出。
    - 设有复位按钮,方便进行系统重置。
    - 配备LED指示灯,显示工作状态。
    - 包含同步选择跳线,支持不同操作模式。
    - 设计支持多种检测方法和电流能力,适用于不同的IEEE标准和未来应用需求。
    这些特点使得PD-IM-7401 评估板在PoE应用开发中具有较高的灵活性和兼容性,同时它的高性能也使其在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    在典型的PoE应用环境中,如监控摄像头、无线接入点或安全设备的部署中,PD-IM-7401 评估板可以作为PoE解决方案的核心组件,帮助工程师快速验证和调整设计方案。具体使用时,可以根据需要选择同步或非同步模式,通过配置开关设置不同的检测方法和电流能力。
    例如,在高功率需求的环境中,可以启用IEEE 802.3at标准支持的持续电流模式(如600mA或720mA)。而在某些低功耗应用中,则可以选择IEEE 802.3af标准的支持模式(如350mA)。使用过程中应注意遵循安全指南,确保设备的稳定运行。

    5. 兼容性和支持


    PD-IM-7401 评估板与Microsemi公司的其他PoE相关产品(如PD69101 PoE Manager)具有良好的兼容性。此外,厂商提供了详细的用户指南和支持文档,用户可以通过Microsemi的官方网站获取更多信息和技术支持。

    6. 常见问题与解决方案


    根据手册中提供的常见问题和解决方案列表,以下是一些可能遇到的问题及其解决方法:
    - 问题:LED指示灯不亮
    - 解决方案:检查电源连接是否正确,确认RJ45电缆是否插好。

    - 问题:无法进行数据传输
    - 解决方案:确认两端设备的RJ45接线顺序正确,确保所有设置都符合IEEE标准要求。
    - 问题:系统无法启动
    - 解决方案:检查电源电压是否在规定的范围内,复位系统并重新配置跳线和开关。

    7. 总结和推荐


    综上所述,PD-IM-7401 评估板是一款性能优异、高度灵活的PoE评估工具,特别适合需要进行PoE应用开发和测试的专业人员。凭借其多样的配置选项和严格的质量控制,这款评估板在实际应用中表现出了卓越的功能性和稳定性,我们强烈推荐给从事PoE相关项目的技术人员和工程师。

PD-IM-7401参数

参数
零件状态 在售
包装方式 散装

PD-IM-7401厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

PD-IM-7401数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 评估、开发板开发工具 MICROCHIP TECHNOLOGY PD-IM-7401 PD-IM-7401数据手册

PD-IM-7401封装设计

查看详情并下载
Symbol
Footprint
3D Model
