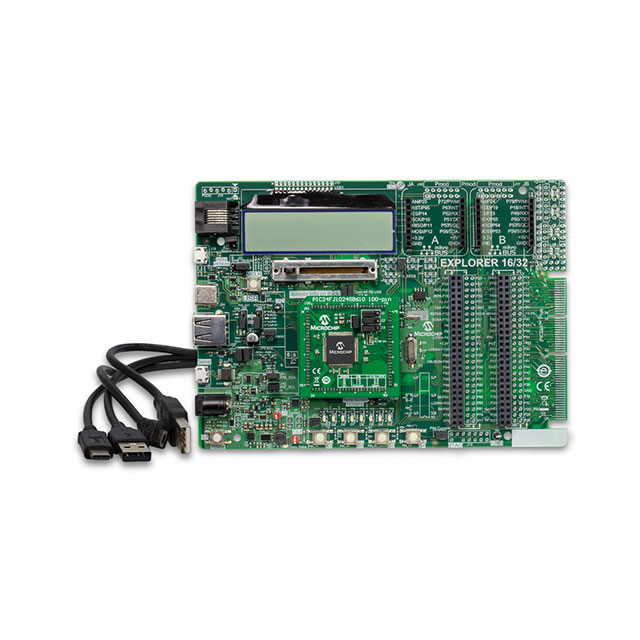

DM240001-3

产品描述: Microchip PIC开发套件, PIC24FJ1024GB610处理器, PIC16/32内核, Explorer 16/32
供应商型号: 2664518
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) DM240001-3

DM240001-3概述

    探索者16/32开发板用户指南

    产品简介


    探索者16/32开发板是一款专为Microchip公司的16位和32位微控制器设备设计的开发、演示和测试平台。该开发板具备丰富的硬件功能,能够满足嵌入式应用的初步开发和调试需求。用户可以通过插入不同型号的PIM(插件模块)来选择不同的微控制器进行开发。此外,通过mikroBUS和PICtail Plus扩展板接口,还可以进一步拓展开发板的功能。

    技术参数


    以下是探索者16/32开发板的主要技术规格和技术参数:
    - 电源输入:直流电源输入端子(J12),接受8-15 V DC;也可以通过三个USB端口供电。
    - 电源转换电路:提供5 V和3.3 V电源供应,具有短路保护和过电流限制功能。
    - 接口:PICkit On Board编程/调试器、RJ11 ICSP编程/调试接口、2个mikroBUS接口、1个PICtail Plus接口。
    - 通信接口:2个通用绿色指示灯、4个通用按键、USB转串行适配器芯片(MCP2221A)、USB Type-C和Type-A连接器。
    - 时钟:独立晶体提供8 MHz和32.768 kHz的精确时钟信号。
    - I/O访问:100针间距的I/O引脚访问接头,可用于调试和连接外部硬件。
    - 存储器:25LC256 SPI EEPROM、10 kΩ电位器、温度传感器(TC1047A)。
    - 显示:2线×16字符LCD模块。

    产品特点和优势


    探索者16/32开发板具备以下独特的功能和优势:
    - 广泛适用性:支持多种16位和32位微控制器,通过更换PIM插件即可灵活选择。
    - 强大的扩展能力:通过mikroBUS和PICtail Plus接口,可以轻松接入各种扩展板,增强开发板的功能。
    - 高效调试工具:集成PICkit On Board编程/调试器和多种通信接口,便于进行基本编程和调试操作。
    - 全面的电源管理:具备多种电源输入选项,并具有完善的电源保护机制,确保系统稳定运行。
    - 多样化的接口:丰富的I/O接口和通信接口使得该开发板适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 嵌入式主机开发:使用USB Type-C和Type-A连接器,开发低速到高速的USB主机应用。
    - 数据传输:通过MCP2221A芯片实现USB转串行的数据传输,适合于各类串行通信应用。
    - 人机交互:利用按键和LCD显示器,可以实现基本的用户界面和数据展示功能。
    使用建议:
    - 在USB高带宽应用中,建议保持J25和J26断开,以避免信号质量下降。而在低速和全速USB应用中,这两个跳线可自由选择状态。
    - 当需要USB主机应用检测过流或短路条件时,建议将J33置为闭合状态,并通过ADC监测相应的信号。

    兼容性和支持


    探索者16/32开发板支持多种Microchip微控制器插件模块,兼容性和互操作性强。Microchip公司提供了丰富的开发工具和资源,包括MPLAB IDE、C编译器、免费示例项目、代码配置器等,有助于用户快速上手和开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开发板无法正常启动 | 检查电源输入是否正确连接;确认PIM插件已安装 |
    | 按键不响应 | 检查按键连接是否松动;重新刷新微控制器固件 |
    | LCD显示异常 | 确认LCD接线无误;尝试更换LCD模块 |

    总结和推荐


    探索者16/32开发板是一款功能强大且易于使用的开发平台,适用于多种嵌入式系统开发需求。它具备丰富的硬件接口和便捷的调试工具,能够极大地提高开发效率。对于需要进行16位和32位微控制器开发的用户,我们强烈推荐这款开发板。通过Microchip公司提供的全面技术支持和丰富的开发资源,用户可以迅速掌握并应用于实际项目中。

DM240001-3参数

参数
最大工作供电电压 -
最大时钟频率 -
主要属性 -
接口类型 I2C,UART,USB
RAM大小 -
最小工作供电电压 -
内核数 -
核心处理器 dsPIC33,PIC24,PIC32
I/O电压 -
速度 -
程序存储器类型 -
外设 -
Flash大小 -
安装方式 支架安装
零件状态 在售
包装方式 散装

DM240001-3厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DM240001-3数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 应用处理器与片上系统(SOC) MICROCHIP TECHNOLOGY DM240001-3 DM240001-3数据手册
