ATA6570-GNQW0

产品分类: 其他接口芯片
产品描述:
供应商型号: 14M-ATA6570-GNQW0
供应商: 云汉优选
标准整包数: 1
MICROCHIP TECHNOLOGY 其他接口芯片 ATA6570-GNQW0

ATA6570-GNQW0概述


    产品简介


    ATA6570高分辨率高速CAN收发器
    ATA6570是一款独立式的高速CAN(Controller Area Network)收发器,专为汽车环境中高分辨率CAN网络设计。它符合ISO 11898系列标准,并支持部分网络连接,以实现灵活的远程唤醒。ATA6570具有多种工作模式和强大的故障安全机制,适用于各种汽车电子控制系统。

    技术参数


    - 接口与通信:
    - 符合ISO 11898-2、ISO 11898-5、ISO 11898-6、ISO 11898-2:2016和SAE J2962-2标准
    - 高速CAN数据速率高达1 Mbps,CAN FD数据速率高达5 Mbps
    - 支持4 Mbps的SPI接口
    - 支持ISO 11898-2:2016的自主总线偏置
    - 灵活的远程唤醒功能,支持局部和远程唤醒
    - 电源与功耗:
    - 电池供电电压范围:VS高达28V,VS DC供电电压高达40V
    - 低功耗睡眠和待机模式,电流消耗非常低
    - 通过INH输出可以完全关闭节点电源,关断外部电压调节器
    - 保护机制:
    - 过温保护和欠压检测
    - 电池供电及CAN总线引脚对瞬态保护
    - 3.3V到5V微控制器可以直接通过VIO引脚连接
    - 控制与监测:
    - 带有独立时钟源的看门狗定时器
    - 支持SPI接口的串行通信,提供状态和诊断信息

    产品特点和优势


    - ISO 26262功能性安全认证:ATA6570具备功能安全性,满足严格的汽车安全标准。
    - 灵活的工作模式:支持六种工作模式(电源关闭模式、MCU重置模式、睡眠模式、待机模式、正常模式和过温模式),确保在不同应用场景下的灵活性。
    - 低功耗设计:在睡眠和待机模式下,电流消耗非常低,适合长时间无活动状态的应用。
    - 强大的保护机制:支持ESD和过温保护,提高了系统的可靠性和稳定性。

    应用案例和使用建议


    应用案例:
    - 汽车电子控制系统:如ABS(防抱死制动系统)、ESP(电子稳定程序)、引擎管理系统等。
    - 工业自动化:如工厂自动化控制网络。
    使用建议:
    - 在配置唤醒功能时,建议使用外部滤波电路和限流电阻,避免误触发。
    - 在选择应用模式时,根据具体需求选择合适的电源模式和工作模式。

    兼容性和支持


    - 兼容性:ATA6570支持与其他符合ISO 11898系列标准的CAN节点互连。
    - 技术支持:制造商提供了详尽的技术文档和客户支持,确保用户能够快速解决问题并优化系统。

    常见问题与解决方案


    1. 问:如何确保ATA6570在低电压环境下正常工作?
    - 答:在启动过程中检查VS引脚上的电压,如果VS低于预定值,将自动进入待机模式。确保电池或电源管理电路能够提供稳定的供电电压。
    2. 问:ATA6570如何处理远程唤醒信号?
    - 答:可以通过本地唤醒引脚WAKE接收信号,也可以通过符合ISO 11898-2:2016标准的远程唤醒帧进行唤醒。在接收到有效的唤醒信号后,设备会自动从睡眠模式切换到正常模式。

    总结和推荐


    总结:
    ATA6570是一款高性能的CAN收发器,具备强大的功能安全性和灵活的工作模式,特别适用于汽车电子控制系统和其他需要高可靠性通讯的场合。它拥有丰富的保护机制和低功耗特性,使得系统更加稳定可靠。
    推荐:
    鉴于ATA6570的卓越性能和广泛的适用范围,强烈推荐用于要求严格的功能安全性和低功耗的应用场景。对于正在开发新型汽车电子控制系统或工业自动化项目的工程师来说,ATA6570是一个理想的选择。

ATA6570-GNQW0参数

参数

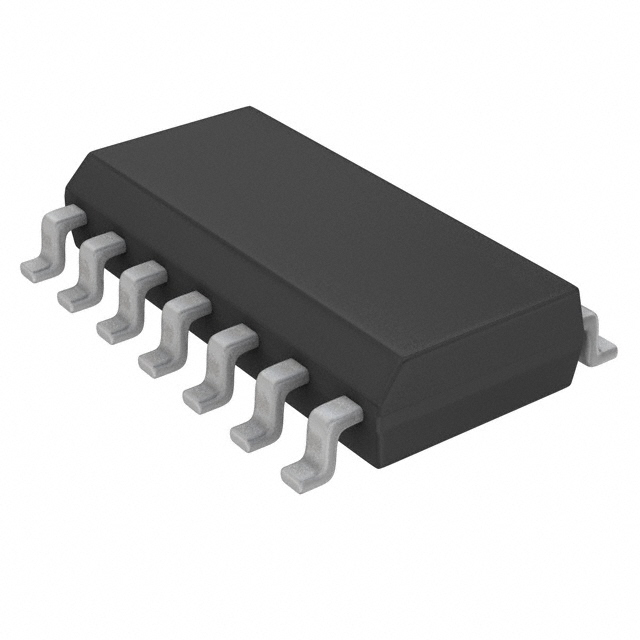

通用封装 SOIC-14
安装方式 贴片安装,黏合安装
包装方式 卷带包装

ATA6570-GNQW0厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

ATA6570-GNQW0数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 其他接口芯片 MICROCHIP TECHNOLOGY ATA6570-GNQW0 ATA6570-GNQW0数据手册

ATA6570-GNQW0封装设计

查看详情并下载
Symbol
Footprint
3D Model
