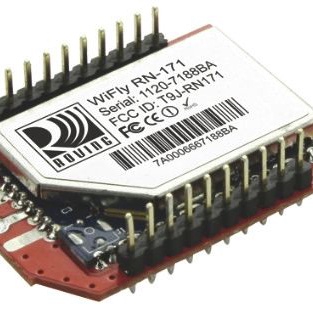

RN171XVW-I/RM

产品分类: 无线收发芯片
产品描述: Microchip WiFi模块, 支持802.11b/g协议, 3.7V
供应商型号: RN171XVW-I/RM
供应商: 国内现货
标准整包数: 1
MICROCHIP TECHNOLOGY 无线收发芯片 RN171XVW-I/RM

RN171XVW-I/RM概述


    产品简介


    RNXV蓝牙/Wi-Fi模块
    RNXV模块由Roving Networks公司生产,专为那些已经在使用802.15.4模块的系统提供即插即用的蓝牙或Wi-Fi连接能力。基于流行的2x10(2mm)插座封装,RNXV为希望升级到标准协议而不改变现有硬件的客户提供了一个完整的无线解决方案。该模块具有多种技术规格和接口选择,能够广泛应用于工业、消费电子等领域。

    技术参数


    Wi-Fi模块(RN171XV)
    - 数据速率:最高可达54 Mbps
    - 范围:LOS(视距)约为200米
    - 发射功率:-2至+12 dBm(可编程)
    - 接收灵敏度:-83 dBm
    - 串行数据接口:UART(最高464 kbps)
    - 配置方式:API,本地或远程(空中升级)
    - 频率:2.4 GHz
    - 模数转换器:8通道,14位输入
    - 数字I/O:3个
    - 天线选项:导线、SMA、U.FL、芯片
    蓝牙模块(RN41XV / RN42XV)
    - 蓝牙版本:2.1 + EDR、2.0、1.2、1.1
    - 数据速率:内置堆栈下300 Kbps
    - 频率范围:2.412 - 2.484 GHz
    - 调制技术:跳频扩频(FHSS)、高斯频移键控(GFSK),79个频道,间隔1 MHz
    - 配置方式:UART、USB、蓝牙
    - 输出功率:RN41:+15 dBm;RN42:+4 dBm
    - 电源电压:3.3V ± 10%
    - 功率消耗:待机/空闲时25 mA;连接模式下(正常模式)30 mA;低功耗监听模式下8 mA
    - 天线选项:RN41:芯片天线,U.FL连接器;RN42:PCB跟踪,U.FL连接器
    - 认证:FCC、IC、CE、蓝牙SIG

    产品特点和优势


    - 完全认证:所有模块均已获得FCC、CE、IC和Wi-Fi认证。
    - 低功耗:RN41XV和RN42XV模块都采用低功耗设计,支持不同模式下的节能操作。
    - 多样化接口:提供多种接口和天线选项,满足不同的应用场景需求。
    - 简易配置:通过简单的UART接口和空中升级功能,可以轻松进行配置和更新。

    应用案例和使用建议


    RNXV模块广泛应用于智能家居、工业自动化、医疗设备等领域。例如,在智能家居中,该模块可以用于智能门锁、温湿度传感器等设备的联网。使用时应注意选择合适的天线选项以确保信号覆盖范围,同时根据具体应用场景选择适当的功率设置以延长电池寿命。

    兼容性和支持


    RNXV模块与其他电子元器件或设备的高度兼容性使其易于集成到现有系统中。此外,Roving Networks提供了包括RN-XV-EK1在内的开发工具套件,这些工具可以帮助开发者更方便地测试和开发基于RNXV的应用。

    常见问题与解决方案


    - 问题1:模块连接不稳定
    - 解决方法:检查天线连接是否正确且牢固,尝试更换天线并重新配置网络。

    - 问题2:无法实现空中升级
    - 解决方法:确认是否启用了空中升级功能,检查固件版本是否需要更新,或者尝试重新启动模块。

    - 问题3:电源电压异常
    - 解决方法:检查电源电压是否稳定,使用稳压电源或调整电源管理策略。

    总结和推荐


    RNXV蓝牙/Wi-Fi模块以其高度的灵活性、可靠性及兼容性,在多种应用场景中表现出色。其提供的低功耗特性尤其适合对能耗有严格要求的应用场合。对于需要快速、简便地实现无线连接的开发者来说,RNXV无疑是一个理想的选择。强烈推荐使用该产品。

RN171XVW-I/RM参数

参数
最小工作供电电压 3V
射频系列/标准 WiFi
典型灵敏度 83dBm
接口类型 UART
发送机数量 -
最大数据速率 54Mbps
典型输出功率 12dBm
最大工作频率 2.48GHz
接收电流 40mA
传输电流 180mA
支持协议 802.11b/g
调制方式 CCK,DBPSK,DQPSK,DSSS,OFDM
最大工作供电电压 3.7V
典型供电电流 180mA
接收机数量 -
模块/芯片分类 -
最小工作频率 2.402GHz
长*宽*高 34.29mm(长度)*24.38mm(宽度)
通用封装 SMD-49P
安装方式 导线安装,贴片安装
零件状态 在售
包装方式 托盘,袋装

RN171XVW-I/RM厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

RN171XVW-I/RM数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 无线收发芯片 MICROCHIP TECHNOLOGY RN171XVW-I/RM RN171XVW-I/RM数据手册

RN171XVW-I/RM封装设计

查看详情并下载
Symbol
Footprint
3D Model
