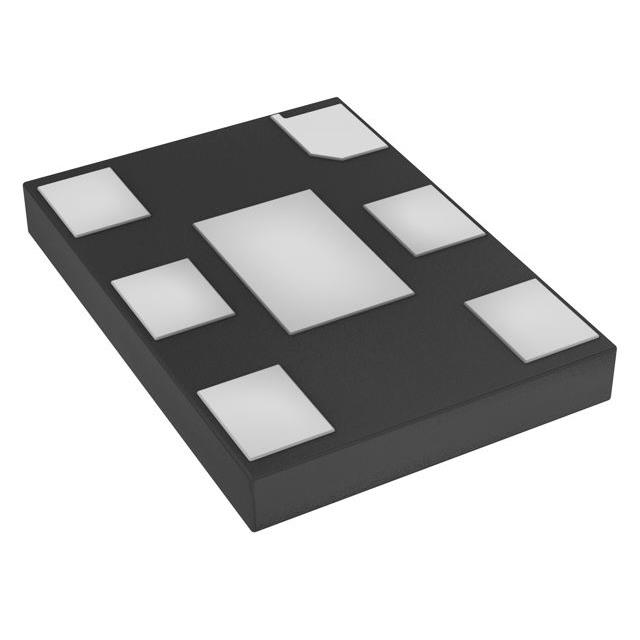

DSC1123AE1-150.0000T

产品分类: 可编程振荡器
产品描述: LVDS 2.25V 3.6V 32mA 15pF ±50ppm 125MHz 贴片安装 7mm*5mm*900μm
供应商型号: DSC1123AE1-150.0000T
供应商: 国内现货
标准整包数: 1000
MICROCHIP TECHNOLOGY 可编程振荡器 DSC1123AE1-150.0000T

DSC1123AE1-150.0000T概述


    产品简介


    DSC1103/23 系列低抖动精密 LVDS 振荡器 是一款高可靠性、高性能的振荡器,采用硅基 MEMS 技术制造。它提供卓越的抖动性能和稳定性,适用于各种温度范围和电压变化条件下的通信、存储和网络应用。DSC1103/23 主要应用于存储区域网络(如SATA、SAS、光纤通道)、无源光网络(如EPON、10G-EPON、GPON、10G-PON)、高清/标清/SDI视频和监控系统等领域。此外,它也广泛用于PCI Express Gen 1/Gen 2/Gen 3 和 DisplayPort 接口。

    技术参数


    - 频率范围: 2.3 MHz 至 460 MHz
    - 供电电压: 2.25V 至 3.63V
    - 温度范围:
    - 工业扩展型: -40°C 至 +105°C
    - 工业型: -40°C 至 +85°C
    - 扩展商业型: -20°C 至 +70°C
    - 输出功能:
    - 输出使能和关闭时间: DSC1103: 5ms 和 5ns;DSC1123: 5ms 和 20ns
    - 电气特性:
    - 最大电源电流: 32 mA (输出使能时)
    - 频率稳定度: ±10 ppm 至 ±50 ppm
    - 噪声抑制: -50 dBc
    - 低相位抖动: <1 ps (典型值)
    - 物理特性:
    - 小巧尺寸: 2.5 mm x 2.0 mm, 3.2 mm x 2.5 mm, 5.0 mm x 3.2 mm, 7.0 mm x 5.0 mm
    - 紧凑封装: 6 引脚 VDFN

    产品特点和优势


    - 低相位抖动: <1 ps (典型值),保证信号传输的高精度。
    - 高稳定性: 提供±10 ppm 至±50 ppm 的频率稳定性,适用于各种严苛的应用环境。
    - 宽温度范围: 支持从工业扩展型到标准商业型的宽泛工作温度范围,确保在极端环境下的可靠性。
    - 卓越的抗冲击和振动性能: 符合MIL-STD-883标准,适合军事和工业应用。
    - 高可靠性: 相比石英器件,故障率降低20倍,大幅提升系统的长期可靠性。
    - 低功耗: 低电流消耗,适用于电池供电设备。
    - 紧凑封装: 提供多种封装尺寸选择,易于集成于各类板级设计中。

    应用案例和使用建议


    应用场景:
    - 存储区域网络:SATA、SAS、光纤通道等接口需要高精度和稳定的时钟源,以确保数据传输的准确性和效率。
    - 无源光网络:EPON、10G-EPON、GPON、10G-PON等接口对时钟信号的质量要求极高,这款振荡器可以提供理想的解决方案。
    - 视频和监控系统:HD/SD/SDI视频传输系统中,低抖动和高稳定性对于图像质量和实时性至关重要。
    - 其他高速通信和网络应用:如PCI Express Gen 1/Gen 2/Gen 3、DisplayPort等。
    使用建议:
    1. 布局优化:在设计电路板时,合理放置去耦电容并靠近电源引脚,以减少电源噪声干扰。
    2. 环境适应:根据实际应用环境选择合适的温度范围版本,确保振荡器在特定条件下的可靠运行。
    3. 输出配置:根据系统需求选择启用/禁用模式,充分利用其内置的使能/待机功能来节省能源。

    兼容性和支持


    - 兼容性: DSC1103/23 可作为标准6引脚LVDS晶体振荡器的直接替换件,无需改变硬件设计即可升级。
    - 支持和服务: Microchip 提供全面的技术支持,包括详尽的数据手册、参考设计和测试电路等资料,方便用户进行开发和调试。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查去耦电容是否正确放置且容量充足。 |
    | 温度过高导致启动失败 | 确保散热措施到位,避免在高温环境下长时间使用。 |
    | 功耗过高 | 确认供电电压在指定范围内,检查电路布局是否有优化空间。 |

    总结和推荐


    综上所述,DSC1103/23 系列低抖动精密 LVDS 振荡器以其出色的性能、广泛的适用性和可靠的兼容性,在通信、存储和网络应用中表现出色。对于需要高精度、高稳定性的应用场景,强烈推荐选用这款产品。由于其优异的设计和高可靠性,DSC1103/23 是当前市场上极具竞争力的选择。

DSC1123AE1-150.0000T参数

参数
负载电容 15pF
最大电源电流 32mA
频率稳定性 ±50ppm
扩频带宽 -
频率 125MHz
最大工作电压 3.6V
最小工作电压 2.25V
输出格式 LVDS
长*宽*高 7mm*5mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DSC1123AE1-150.0000T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
