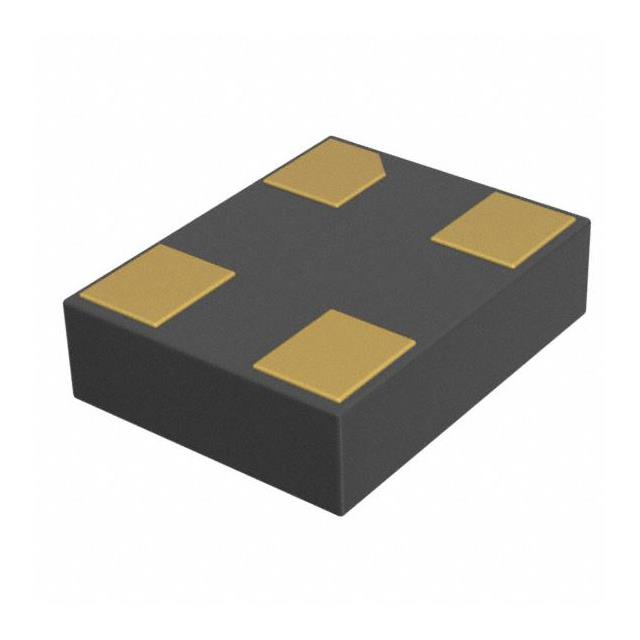

DSC1001DI1-025.0000T

产品分类: 有源晶振
产品描述: ±50ppm 25MHz 贴片安装 2.5mm*2mm*900μm
供应商型号: DECI-DSC1001DI1-025.0000T
供应商: 海外现货
标准整包数: 1
MICROCHIP TECHNOLOGY 有源晶振 DSC1001DI1-025.0000T

DSC1001DI1-025.0000T概述

    # Microchip DSC1001/3/4 系列振荡器技术手册解析
    Microchip Technology Inc. 的 DSC1001/3/4 系列是一款基于硅MEMS(微机电系统)技术的CMOS振荡器,专为需要高稳定性、低功耗和小封装尺寸的应用设计。该系列振荡器广泛应用于消费电子、便携设备、工业监控以及车载应用等领域。以下是对其关键特性的详细解读及技术分析。

    1. 产品简介


    基本功能
    DSC1001/3/4 系列振荡器以卓越的频率范围和稳定性著称,支持 1 MHz 至 150 MHz 的输出频率,且能在工业级温度范围内(-40°C 至 +105°C)保持优异的性能表现。其采用纯硅基谐振器,不仅耐应力冲击,还能在恶劣环境下长期稳定运行。
    主要应用领域
    - 移动设备:智能手机、平板电脑和其他便携式电子设备。
    - 消费电子:家用电器、音频播放器、智能家居设备。
    - 安防设备:数字录像机(DVR)、闭路电视(CCTV)摄像头、视频监控系统。
    - 工业控制:工控设备、低功耗嵌入式系统。
    - 汽车电子:车载娱乐、仪表盘显示模块。

    2. 技术参数


    关键性能指标
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出频率范围 | 1 150 | MHz |
    | 频率容差 | ±10/20/25/50 ppm |
    | 工作电压 | 1.7 | 2.5 | 3.6 | V |
    | 工作温度范围 | -40 105 | °C |
    | 工作电流 | 6 15 | µA (典型) |
    | 封装尺寸 | 2.5×2.0×0.85 / 3.2×2.5×0.85 / 5.0×3.2×0.85 / 7.0×5.0×0.85 | mm³ |
    其他支持特性
    - 支持超低功耗模式,待机电流仅为 15 µA。
    - 内置短开漏极驱动器,能够提供更高的输出负载能力。
    - 包含 Pb-Free 和 RoHS 认证,满足环保要求。
    - 提供符合 AEC-Q100 标准的可靠性测试认证。

    3. 产品特点和优势


    主要优势
    1. 高度可靠性:无晶体设计完全消除晶振易碎问题,特别适用于工业级和户外环境。
    2. 宽温适应性:在 -40°C 至 +105°C 的极端温度范围内依然保持稳定的性能。
    3. 低功耗:相比传统石英振荡器显著降低电流消耗,延长设备续航时间。
    4. 小封装尺寸:多款封装可供选择,适合各种紧凑设计需求。
    5. 成本效益:与石英振荡器相比具有更经济的价格,同时无需额外晶体配置。
    市场竞争力
    相较于传统的晶体振荡器,DSC1001/3/4 在可靠性、温度适应性和抗振动能力上具有显著优势,尤其适合便携式、便携电子设备及工业嵌入式系统。

    4. 应用案例和使用建议


    典型应用场景
    1. 智能摄像头:用于安防领域的高速、高清摄像设备,通过该系列振荡器实现低功耗运行。
    2. 车载导航:在狭小空间内,小尺寸封装的振荡器可有效提升 PCB 布局灵活性。
    3. 无线通信设备:通过高精度频率源提高信号传输质量。
    使用建议
    - 为减少电源噪声对振荡器的影响,建议在 VDD 引脚加装 0.01 µF 的去耦电容。
    - 在 PCB 设计时需遵循推荐的布局(如图 6-1 所示),确保良好的接地和阻抗匹配。
    - 使用推荐的焊接回流曲线(见图 7-1),以保证高质量焊点和器件可靠性。

    5. 兼容性和支持


    兼容性
    - DSC1001/3/4 可直接替换传统石英振荡器,其引脚兼容性允许轻松升级设计。
    - 支持多种封装形式,适用于不同应用需求。
    厂商支持
    Microchip 提供全面的技术文档、测试报告以及生命周期内的技术支持服务,确保用户在开发和生产阶段获得无忧体验。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 振荡器无法正常启动 | 检查电源电压是否在规定范围内,确认 VDD 引脚连接正确。 |
    | 输出波形出现抖动 | 调整负载电容至推荐值,确保信号完整度。 |
    | 器件温漂较大 | 使用更高精度等级的型号(例如 ±10 ppm)。 |

    7. 总结和推荐


    综合评价
    DSC1001/3/4 系列振荡器以其卓越的稳定性、灵活的封装选项和低功耗设计成为行业领先产品。凭借高性价比和广泛兼容性,它已成为消费电子、便携设备和工业市场的理想选择。
    推荐使用
    强烈推荐在以下场合优先选用该系列产品:
    - 便携式设备:低功耗和小型化是关键考量因素。
    - 高可靠性要求的工业场景:抗振性与宽温域支持至关重要。
    - 高精度信号处理应用:频率精度与周期抖动控制优异。
    总体而言,DSC1001/3/4 系列振荡器展现了 Microchip 在高性能电子产品中的持续创新能力,是一款值得信赖的工业级解决方案。

DSC1001DI1-025.0000T参数

参数
频率容差 -
频率 25MHz
频率稳定性 ±50ppm
长*宽*高 2.5mm*2mm*900μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DSC1001DI1-025.0000T厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。

DSC1001DI1-025.0000T数据手册

厂牌 PDF简要描述 下载
MICROCHIP TECHNOLOGY 有源晶振 MICROCHIP TECHNOLOGY DSC1001DI1-025.0000T DSC1001DI1-025.0000T数据手册

DSC1001DI1-025.0000T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 1.248 ¥ 10.5456
1000+ $ 1.236 ¥ 10.4442
3000+ $ 1.224 ¥ 10.3428
5000+ $ 1.212 ¥ 10.2414
库存: 5000
起订量: 802 增量: 1
交货地:
最小起订量为:500
合计: ¥ 5272.8
直接购买
加入购物车
