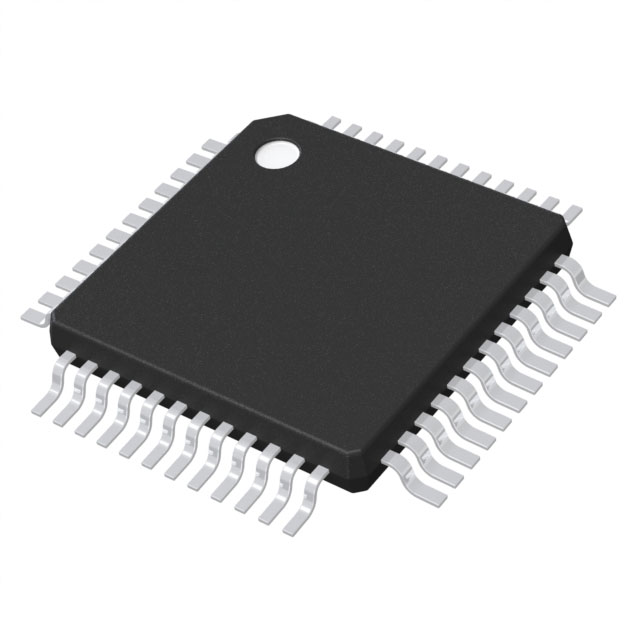

PIC32MK0512MCJ048T-E/Y8X

产品分类: 微控制器(MCU)
产品描述: 2.3V~3.6V 80MHz 64KB FLASH 512KB Brown-out Detect/Reset,DMA,I2S,POR,Motor Control PWM,WDT 内部 37 1 CANbus,I2C,IrDA,LINbus,QEI,SPI,UART,USART 32bit MIPS32® microAptiv™ TQFP-48 贴片安装,黏合安装
供应商型号: 579-512MCJ048T-E/Y8X
供应商: Mouser
标准整包数: 1
MICROCHIP TECHNOLOGY 微控制器(MCU) PIC32MK0512MCJ048T-E/Y8X

PIC32MK0512MCJ048T-E/Y8X概述

    PIC32MK General Purpose and Motor Control (GPG/MCJ) with CAN FD Family

    1. 产品简介


    PIC32MK系列属于Microchip Technology Inc.的32位微控制器家族,主要分为两个子系列:General Purpose (GPG) 和 Motor Control (MCJ)。这一系列专为广泛的应用场景设计,包括通用控制和电机控制。PIC32MK系列产品不仅提供了强大的计算能力,还特别针对高性能的电机控制应用进行了优化。其核心采用MIPS32微Aptiv MCU内核,并配备了浮点单元(FPU),能够处理复杂的数据运算。同时,它还具备多种通信接口、模拟功能以及强大的安全性功能,使其适用于工业自动化、汽车电子、医疗设备等多个领域。

    2. 技术参数


    - 操作条件:
    - 电压范围:2.3V 至 3.6V
    - 温度范围:-40°C 至 +85°C(120MHz)
    - 温度范围:-40°C 至 +125°C(80MHz)
    - CPU:
    - 核心:120MHz(最高可达198 DMIPS)
    - 内核类型:MIPS32微Aptiv MCU核心,配备浮点单元(FPU)
    - 微MIPS模式:最高可达40%代码大小缩小
    - DSP增强型内核:四个64位累加器,单周期MAC,饱和及分数数学
    - 时钟管理:
    - 内部振荡器:8 MHz ±4% (FRC)
    - 可编程PLL和振荡器时钟源
    - 低功耗内部低频RC振荡器(LPRC)
    - 失效安全时钟监视器(FSCM)
    - 独立看门狗定时器(WDT)和死人定时器(DMT)
    - 快速唤醒和启动
    - 四个分数时钟输出(REFCLKO)模块
    - 电源管理:
    - 低功耗管理模式(睡眠和空闲)
    - 集成:上电复位(POR)和欠压检测(BOR)
    - 程序可调高低电压检测(HLVD)
    - 板载无电容调节器
    - 电机控制PWM:
    - 最多九组PWM对
    - 领先边沿和滞后边沿消隐
    - 上升和下降沿死区补偿
    - 8.33ns PWM分辨率
    - 时钟斩波用于高频操作
    - PWM支持多种控制应用:直流/直流,交流/直流,逆变器,PFC,照明等
    - 选择10个故障输入和9个电流限制输入
    - 灵活触发配置以触发ADC
    - 电机编码器接口:
    - 三个正交编码器接口(QEI)模块
    - 支持四路输入:相位A、相位B、基准和索引

    3. 产品特点和优势


    - 高计算能力:采用MIPS32微Aptiv MCU内核,具备浮点运算单元(FPU)和DSP增强型内核,支持高达198 DMIPS的性能。
    - 高效节能:支持多种低功耗管理模式,包括睡眠和空闲模式,集成有上电复位和欠压检测功能,有效提升能效。
    - 多功能PWM:提供多达九组PWM对,支持多种电机控制应用,如BLDC、PMSM、ACIM、SRM电机,具备先进的死区补偿功能。
    - 集成丰富的接口:内置多种通信接口(如CAN FD、UART、SPI/I2S、I2C),并支持灵活的引脚重映射功能,提高系统灵活性。
    - 安全性和可靠性:具有高级内存保护功能、内置温度传感器以及闪存纠错功能(ECC),保证数据的安全和可靠性。

    4. 应用案例和使用建议


    - 电机控制应用:PIC32MK系列常用于电动汽车、工业机器人、家电控制等领域的电机控制。例如,在电动自行车控制系统中,可以利用其高效的PWM输出和精确的电流控制来实现电机的速度和扭矩控制。
    - 物联网(IoT):在智能家居系统中,可以通过多个SPI/I2C接口连接各种传感器和执行器,从而实现家居环境的智能监控和控制。
    - 使用建议:在进行电路设计时,建议充分利用其灵活的引脚重映射功能,合理分配引脚以避免不必要的干扰。同时,应注意及时更新固件以保持系统的稳定性和安全性。

    5. 兼容性和支持


    - 兼容性:PIC32MK系列支持多种外围设备的重映射功能(Peripheral Pin Select, PPS),确保与其他标准外围设备的良好兼容性。此外,还提供了多种串行接口(如UART、SPI、I2C)以及同步串行接口(如I2S)。
    - 技术支持:Microchip提供全面的技术支持,包括开发工具(如MPLAB X IDE)、软件库(如TCP/IP、图形和触摸中间件)以及广泛的文档资料。

    6. 常见问题与解决方案


    - 问题一:在编程过程中出现错误代码“Flash Error Code Correction (ECC)”。
    - 解决办法:检查存储在Flash中的数据是否有损坏,可以使用集成的ECC功能进行校正,或者重新烧录固件。
    - 问题二:设备在低温环境下无法正常工作。
    - 解决办法:确保所有相关电路都经过验证并适应低温环境。考虑使用外部热敏电阻或加热装置来维持合适的温度。

    7. 总结和推荐


    综上所述,PIC32MK系列以其强大的计算能力、高效的电源管理和多样化的接口功能成为众多应用场合的理想选择。无论是工业自动化还是智能家居系统,PIC32MK都能提供卓越的性能表现和可靠的解决方案。我们强烈推荐使用该系列的微控制器来构建高效、稳定的嵌入式系统。

PIC32MK0512MCJ048T-E/Y8X参数

参数
电压-电源(Vcc/Vdd) 2.3V~3.6V
核心处理器 MIPS32® microAptiv™
数据总线宽度 32bit
内核数 1
数据转换器 -
EEPROM大小 -
RAM大小 64KB
最大工作供电电压 -
最小工作供电电压 -
程序存储器大小 512KB
振荡器类型 内部
最大时钟频率 -
I/O数量 37
程序存储器类型 FLASH
外设 Brown-out Detect/Reset,DMA,I2S,POR,Motor Control PWM,WDT
速度 80MHz
接口类型 CANbus,I2C,IrDA,LINbus,QEI,SPI,UART,USART
通用封装 TQFP-48
安装方式 贴片安装,黏合安装
包装方式 卷带包装

PIC32MK0512MCJ048T-E/Y8X厂商介绍

Microchip Technology是一家全球领先的半导体公司,总部位于美国亚利桑那州。公司成立于1989年,专注于设计、制造和销售各种微控制器、模拟、FPGA、连接、功率管理、分立和安全产品。

Microchip Technology的产品主要分为以下几类:
1. 微控制器(MCU):包括PIC、AVR和dsPIC系列,广泛应用于工业控制、消费电子、汽车电子等领域。
2. 模拟产品:包括电源管理、信号处理、接口和传感器等,用于提高系统性能和降低功耗。
3. 连接产品:包括以太网、无线和串行通信解决方案,实现设备间的高效数据传输。
4. FPGA(现场可编程门阵列):提供灵活的硬件解决方案,适用于高速数据处理和复杂逻辑设计。
5. 功率管理产品:包括电源模块、电池管理等,用于提高能效和延长设备寿命。
6. 分立产品:包括二极管、晶体管、MOSFET等,用于电路保护和信号放大。
7. 安全产品:包括加密模块、安全存储器等,保护数据安全和防止篡改。

Microchip Technology的优势在于其丰富的产品线、强大的研发能力和全球销售网络。公司不断推出创新产品,满足客户在不同应用领域的多样化需求。同时,Microchip还提供全面的技术支持和定制化解决方案,帮助客户缩短产品上市时间并降低开发成本。
